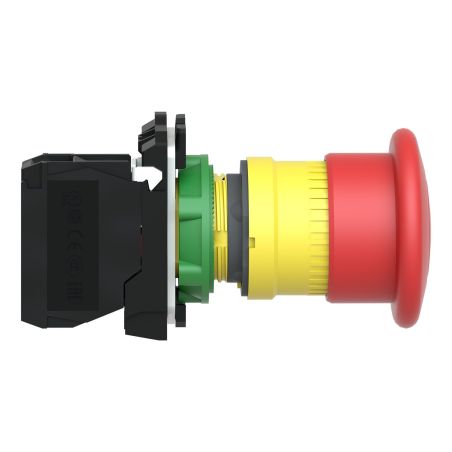

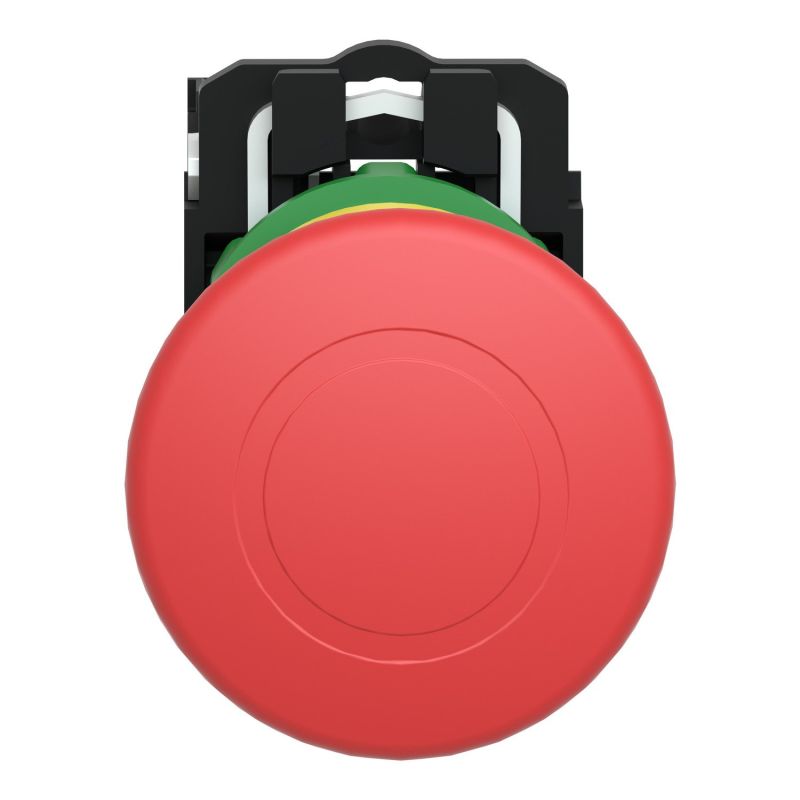

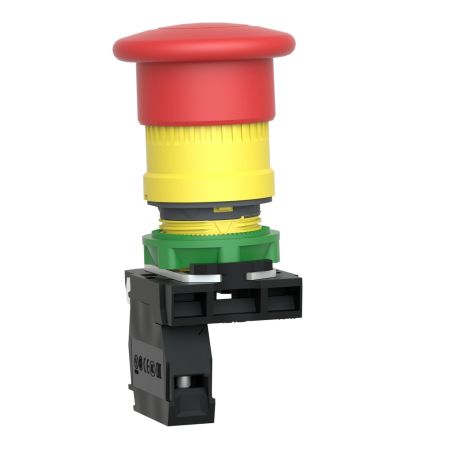

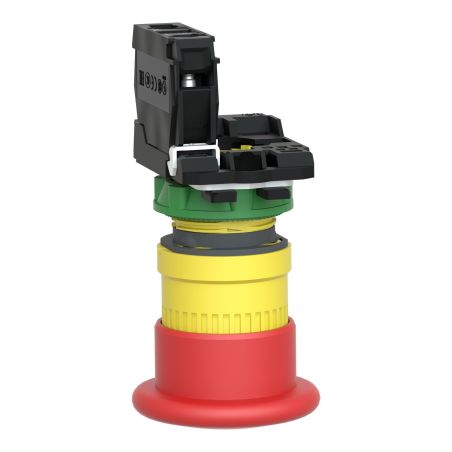

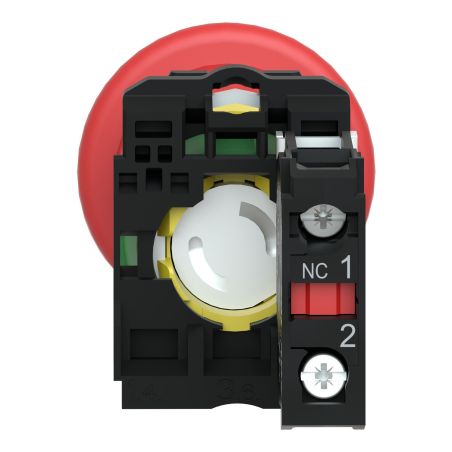

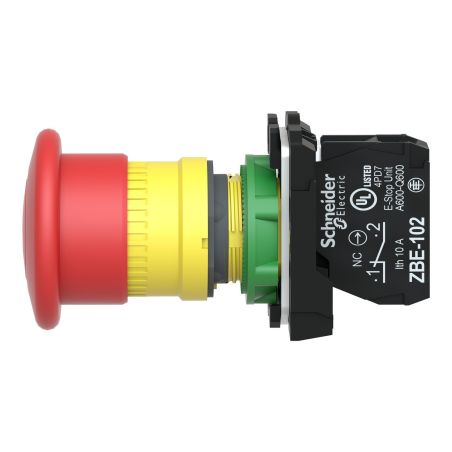

XB5AT842 Schneider - Harmony XB5 - Bouton arrêt urgence - Ø40 - pousser tirer- 1NF

* Image(s) non contractuelle(s)

Livraison sous 5 à 10 jours

XB5AT842 Schneider - Harmony XB5 - Bouton arrêt urgence - Ø40 - pousser tirer - 1NF

14,27 € HT

Réf. fabricant : XB5AT842 EAN-13 : 3606480623684 Réf. AE : SCHXB5AT842

XB5AT842 : l'arrêt d'urgence pousser-tirer à contact unique

Configuration la plus directe de la famille : une tête champignon rouge Ø40 mm, un contact 1NF à ouverture positive, un réarmement par traction. Rien de plus, ce qui en fait le choix naturel quand une seule voie de coupure suffit.

Le contact s'ouvre mécaniquement quel que soit l'état des pièces internes, ce qui est la condition de base d'un arrêt d'urgence conforme à l'EN ISO 13850. Vis-étrier, perçage Ø22 mm, étanchéité IP66.

Les caractéristiques du XB5AT842

Contact 1NF : la configuration essentielle, sans surcoût inutile.
Ouverture positive : coupure garantie mécaniquement.
Réarmement par traction : le bouton reste enfoncé tant qu'on ne le tire pas.
Tête rouge Ø40 mm : le repère universel de l'arrêt d'urgence.
Conforme EN ISO 13850 : fonction de sécurité normalisée.
IP66 et Ø22 mm : montage standard, environnements exigeants.

Questions et réponses

livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :: Arrêt d'urgence
Type de contact :: 1NF
Gamme :: Harmony
Famille :: XB5
Composition du mécanisme :: Appareillage complet
Trou de perçage :: 22mm
Indice de protection IP :: IP66
Matière :: Plastique gris foncé
Garantie :: 18 mois
Type de commande :: Déclenchement et accrochage mécanique
PriceObservatory :: 0
Date disponibilité :: 2026-09-26T00:00+0100
Actif AMA-LER-CDI :: 0
Actif Manomano :: 0
Actif Ebay :: 0
Actif Castorama :: 0
Normes :: CEI 60947-1, CEI 60947-5-1, CEI 60947-5-4, CEI 60947-5-5, CEI 60204-1, CEI 60364-5-53, ISO 13850, UL 508, CSA C22.2 No 14, JIS C8201-1, JIS C8201-5-1
Durée de vie mécanique :: 300 000 cycles
Matière embase de fixation :: Plastique

Total

14.27 € HT

17.12 € TTC

Créez votre compte PRO et profitez d’avantages exclusifs

Demander un devis pour de plus grandes quantités

Le XB5AT842 en clair

Coup de poing rouge Ø40 mm à tête champignon de la gamme Schneider Harmony XB5, le XB5AT842 arrête immédiatement machines et lignes de production, avec une fonction conforme à l'EN ISO 13850.

Applications

Machines-outils, convoyeurs et lignes de production
Pupitres de conduite et portes d'armoire
Postes nécessitant un arrêt accessible depuis plusieurs points

Intégration dans la chaîne de sécurité

Pour couper l'alimentation, le contact NF est câblé sur une bobine MX de déclenchement ou un relais de sécurité. Empêchez toute remise en marche non autorisée avec un kit de condamnation ZBZ3605.

Ce que dit la fiche

Mécanisme

Type : coup de poing Ø40 mm rouge, pousser-tirer
Réarmement : par traction (tirer)
Contacts : 1NF à ouverture positive
Raccordement : vis-étrier
Montage : découpe Ø22 mm

Conditions d'emploi

Étanchéité : IP66, IP67, IP69 et IP69K
Température : -40 à +70 °C
Fonction d'arrêt d'urgence conforme EN ISO 13850

Autres possibilités

Variantes proches : le XB4BT842 (pousser-tirer, 1NO), le XB4BS8445 (pousser-tourner, 1NO+1NF), ou l'équivalent XB5AS8442 Harmony XB5.

Pour finir

L'essentiel, bien fait, quand le schéma ne réclame qu'un seul contact de coupure. Parcourez nos boutons d'arrêt d'urgence Schneider et coups de poing.
