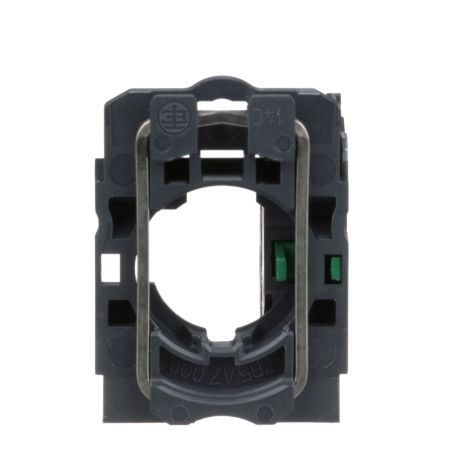

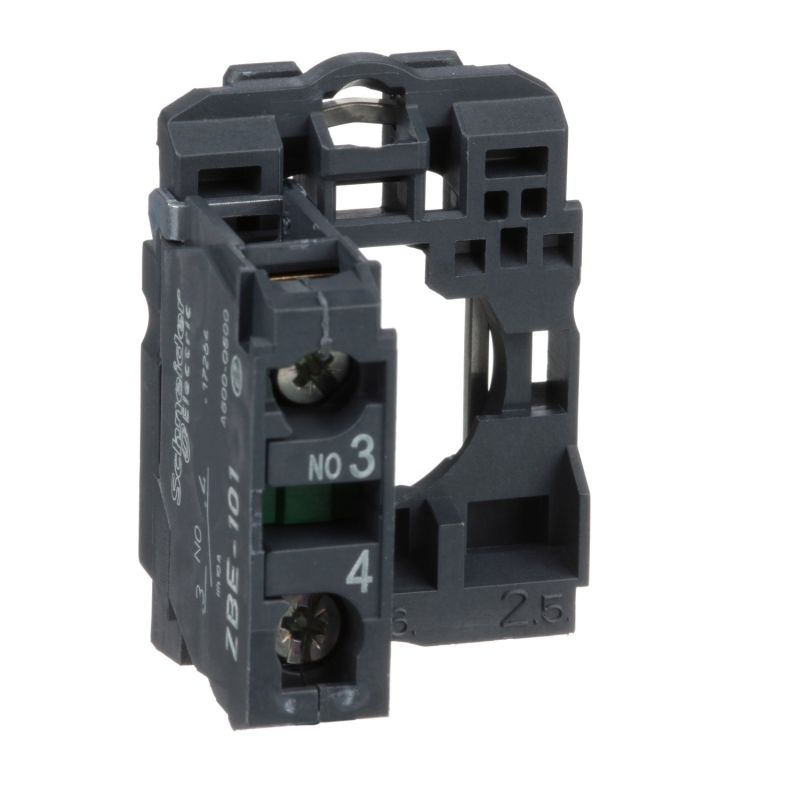

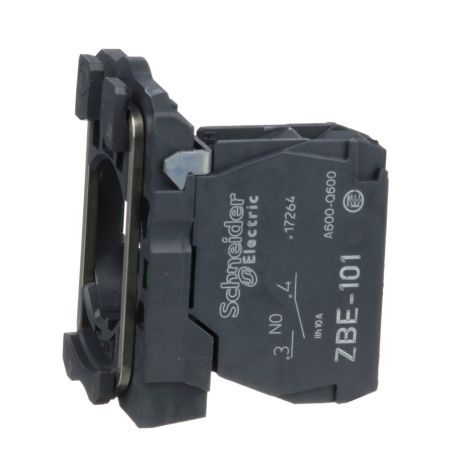

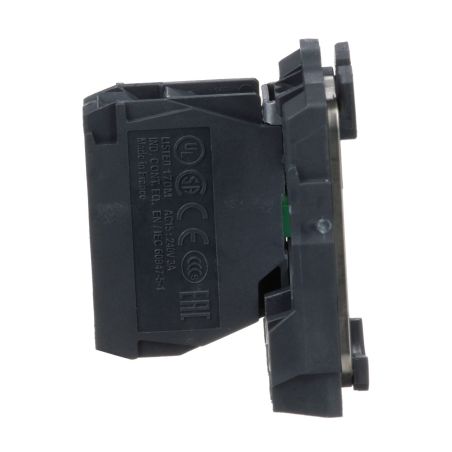

ZB5AZ101 Schneider - Harmony XB5 - corps de bouton - 1NO - raccordement vis-étrier

* Image(s) non contractuelle(s)

Livraison sous 5 à 10 jours

ZB5AZ101 Schneider - Harmony XB5 - corps de bouton - 1NO - raccordement vis-étrier

2,57 € HT

Réf. fabricant : ZB5AZ101 EAN-13 : 3389110924398 Réf. AE : SCHZB5AZ101

Corps de bouton 1NO à vis-étrier – Embase et contact réunis Harmony XB5

Le corps ZB5AZ101 rassemble sur une seule pièce la collerette de fixation Ø22 mm et un bloc de contact à fermeture 1NO. C'est la partie arrière qui transforme une tête Schneider Harmony XB5 en appareil de commande opérationnel : placé derrière la platine, il transmet l'appui de l'opérateur au circuit électrique.

Le raccordement se fait par bornes à vis-étrier, technologie qui pince le conducteur sur toute sa section et encaisse sans faiblir les vibrations d'une machine. L'ensemble se clipse sous la tête en quelques secondes, sans outil particulier, et accepte aussi bien les têtes poussoirs que les sélecteurs, boutons à clé ou coups de poing de la série XB5.

Les avantages du corps de bouton ZB5AZ101

Deux fonctions en une référence : embase de fixation et contact 1NO livrés solidaires, un article de moins à gérer en stock.
Contact à fermeture 1NO : ferme le circuit à l'appui, la configuration attendue pour un ordre de marche.
Bornes à vis-étrier : serrage énergique, avec reprise possible après tassement du conducteur.
Fixation par encliquetage : pose et dépose rapides lors des interventions de maintenance.
Compatibilité Harmony XB5 : s'associe à l'ensemble des têtes Ø22 mm de la série.

Questions et réponses

livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :: Corps de bouton
Type de connexion :: Vis-étrier
Type de contact :: 1NO
Gamme :: Harmony
Famille :: ZB5
Composition du mécanisme :: Sous ensemble
Trou de perçage :: 22mm
Matière :: Plastique
Garantie :: 18 mois
PriceObservatory :: 0
Date disponibilité :: 2026-09-25T00:00+0100
Actif AMA-LER-CDI :: 0
Actif Manomano :: 0
Actif Ebay :: 0
Actif Castorama :: 0
Normes :: EN/CEI 60947-1, EN/CEI 60947-5-1
Dimensions (H x L x P) :: 42 x 30 x 32mm
Durée de vie mécanique :: 10 000 000 cycles
Matériau des contacts :: Alliage d'argent (Ag/Ni)

Total

2.57 € HT

3.08 € TTC

Créez votre compte PRO et profitez d’avantages exclusifs

Demander un devis pour de plus grandes quantités

Présentation du corps de bouton Schneider ZB5AZ101

Le ZB5AZ101 est le sous-ensemble arrière des appareils de commande Harmony XB5 de Schneider Electric : il réunit l'embase destinée à une découpe Ø22 mm et un unique bloc de contact 1NO raccordé par vis-étrier. Complété d'une tête de commande, il forme un bouton-poussoir prêt à câbler.

Rôle et usages

Ordre de marche, validation ou impulsion sur un circuit de commande
Composition d'appareils XB5 sur mesure, tête et corps choisis séparément
Remplacement d'un corps usé sans déposer la tête ni retoucher le perçage
Pupitres, bandeaux de machine et portes d'armoire en atelier

Conception et caractéristiques techniques

Type : corps de bouton équipé d'un contact 1NO (normalement ouvert)
Raccordement : bornes à vis-étrier
Fixation : embase intégrée pour perçage Ø22 mm
Compatibilité : têtes de commande et de signalisation Harmony XB5
Assemblage : encliquetage sous la tête, sans outil

Produits à associer

Ce corps attend sa tête : piochez parmi nos boutons poussoirs industriels Schneider ou nos boutons tournants et sélecteurs de position. Sur le même bandeau, prévoyez également vos voyants LED pour armoire électrique.

Produits similaires

Pour un montage en éléments dissociés, partez de l'embase nue ZB4BZ009 puis ajoutez le bloc de contact ZBE102 (1NF, vis-étrier) ; pour la même fonction à fermeture, le bloc de contact ZBE101 (1NO, vis-étrier) prend le relais.

Pourquoi choisir le corps de bouton ZB5AZ101 ?

Une seule référence à commander pour fixer la tête et fermer le circuit, avec la fiabilité de serrage du vis-étrier. Composez votre appareil sur mesure à partir de nos boutons poussoirs industriels Schneider.
