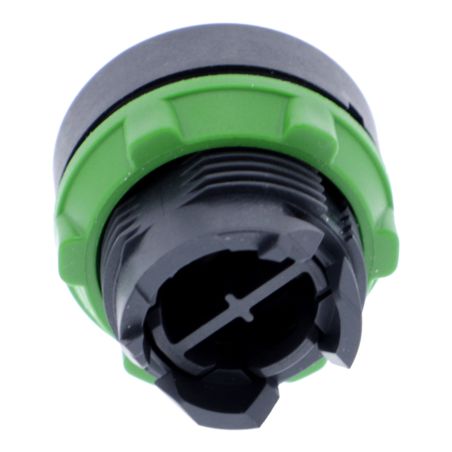

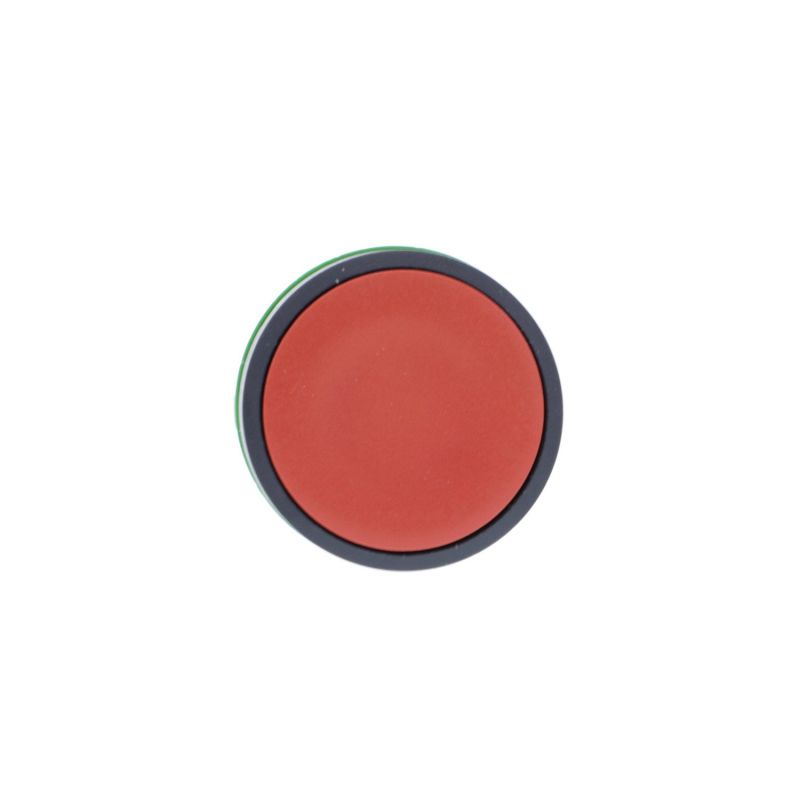

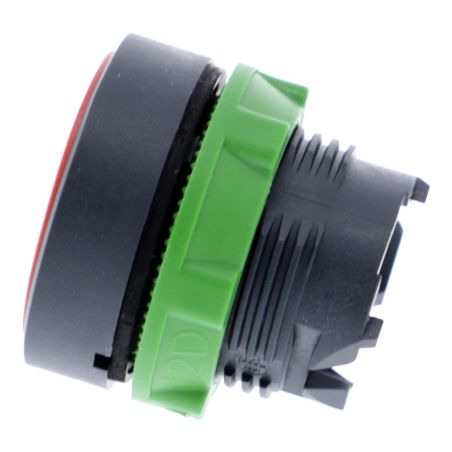

ZB5AA4 Schneider - Harmony XB5 - tête bouton poussoir - Ø22 - affleurant - rouge

* Image(s) non contractuelle(s)

Livraison sous 5 à 10 jours

ZB5AA4 Schneider - Harmony XB5 - tête bouton poussoir - Ø22 - affleurant - rouge

1,90 € HT

Réf. fabricant : ZB5AA4 EAN-13 : 3389110904673 Réf. AE : SCHZB5AA4

ZB5AA4 : capsule rouge Ø22 pour les commandes d'arrêt en série XB5

Le rouge se repère avant d'être lu, ce qui le destine aux arrêts et aux coupures d'urgence. La ZB5AA4 apporte ce repère à un poussoir affleurant Ø22 mm de la gamme Harmony XB5.

Tête seule, sans contact intégré : le bloc s'ajoute séparément, le plus souvent un contact d'ouverture pour une fonction d'arrêt. Collerette plastique, encliquetage rapide, étanchéité IP66.

Les avantages de la tête ZB5AA4

Capsule rouge : arrêt et coupure d'urgence, identifiables au premier regard.
Rappel par ressort : commande impulsionnelle, retour automatique.
Collerette plastique : robuste et légère.
Perçage Ø22 mm : la découpe standard du secteur.
Étanchéité IP66 : tenue en milieu industriel.
Modularité XB5 : nombre de contacts à votre main.

Questions et réponses

livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :: Tête de bouton
Type de bouton poussoir :: Affleurant
Gamme :: Harmony
Famille :: ZB5
Composition du mécanisme :: Sous ensemble
Trou de perçage :: 22mm
Indice de protection IP :: IP66
Matière :: Plastique gris foncé
Couleur :: Rouge
Garantie :: 18 mois
Type de commande :: Rappel à ressort
PriceObservatory :: 0
Date disponibilité :: 2026-09-25T00:00+0100
Actif AMA-LER-CDI :: 0
Actif Manomano :: 0
Actif Ebay :: 0
Actif Castorama :: 0
Normes :: CEI 60947-1, CEI 60947-5-1, CEI 60947-5-4, UL 508, CSA C22.2 No 14, JIS C8201-1, JIS C8201-5-1
Dimensions (H x L x P) :: 29 x 29 x 28mm
Durée de vie mécanique :: 10 000 000 cycles

Total

1.90 € HT

2.28 € TTC

Créez votre compte PRO et profitez d’avantages exclusifs

Demander un devis pour de plus grandes quantités

Le rôle de la ZB5AA4

La tête de bouton poussoir ZB5AA4 appartient à la gamme Schneider Electric Harmony XB5. Poussoir affleurant Ø22 mm rouge à rappel par ressort, non lumineux et sans marquage, elle couvre les fonctions d'arrêt et de coupure d'urgence.

Domaines d'emploi

Machines-outils, convoyeurs et lignes de production
Pupitres et coffrets de commande industriels
Armoires électriques et tableaux de contrôle
Automatismes et équipements de process

Un composant à compléter pour fonctionner

La ZB5AA4 est une tête seule, sans contact électrique. Elle ne coupe rien seule : prévoyez un bloc de contact ZBE101 (1NO, vis-étrier) pour une fonction marche, ou un bloc de contact ZBE102 (1NF, vis-étrier) pour une fonction arrêt, monté(s) sur une embase nue ZB4BZ009 ou un corps de bouton ZB5AZ102 (1NF, vis-étrier).

Conception et caractéristiques techniques

Structure et matériaux

Type : poussoir affleurant à rappel par ressort
Collerette : plastique
Couleur de la capsule : rouge
Diamètre de montage : Ø22 mm (découpe standard)
Montage par encliquetage rapide sur le corps

Performances et étanchéité

Étanchéité : IP66, IP67, IP69 et IP69K en face avant
Résistance aux chocs, poussières, projections d'eau et vibrations
Grande longévité mécanique pour un usage industriel intensif

Modèles voisins

Pour un bouton déjà assemblé, voir le bouton poussoir complet XB4BA21 (noir, 1NO) ou la tête de bouton poussoir avec capuchon IP69K pour les milieux très sévères.

Pourquoi choisir la tête de bouton poussoir ZB5AA4 ?

Un poussoir rouge d'arrêt structure la conduite courante d'une machine, sans se substituer à un arrêt d'urgence à tête champignon. Découvrez toute la gamme de boutons poussoirs industriels Schneider.

À associer avec

Opérateur économique responsable

Schneider -
35 rue Joseph Monier
92500 Rueil-Malmaison

Type de produit :: Tête de bouton
Type de bouton poussoir :: Affleurant
Gamme :: Harmony
Famille :: ZB5
Composition du mécanisme :: Sous ensemble
Trou de perçage :: 22mm
Indice de protection IP :: IP66
Matière :: Plastique gris foncé
Couleur :: Rouge
Garantie :: 18 mois
Type de commande :: Rappel à ressort
Normes :: CEI 60947-1, CEI 60947-5-1, CEI 60947-5-4, UL 508, CSA C22.2 No 14, JIS C8201-1, JIS C8201-5-1
Dimensions (H x L x P) :: 29 x 29 x 28mm
Durée de vie mécanique :: 10 000 000 cycles
