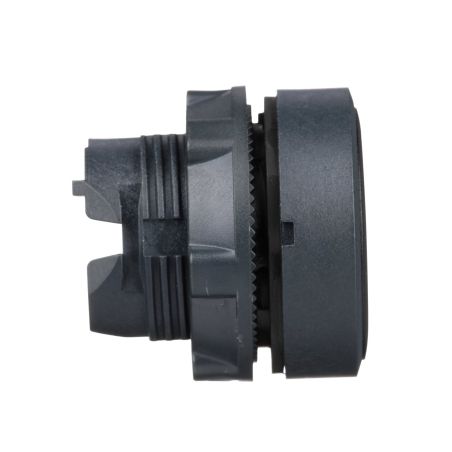

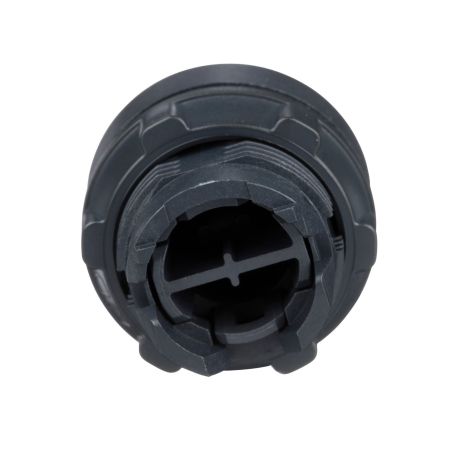

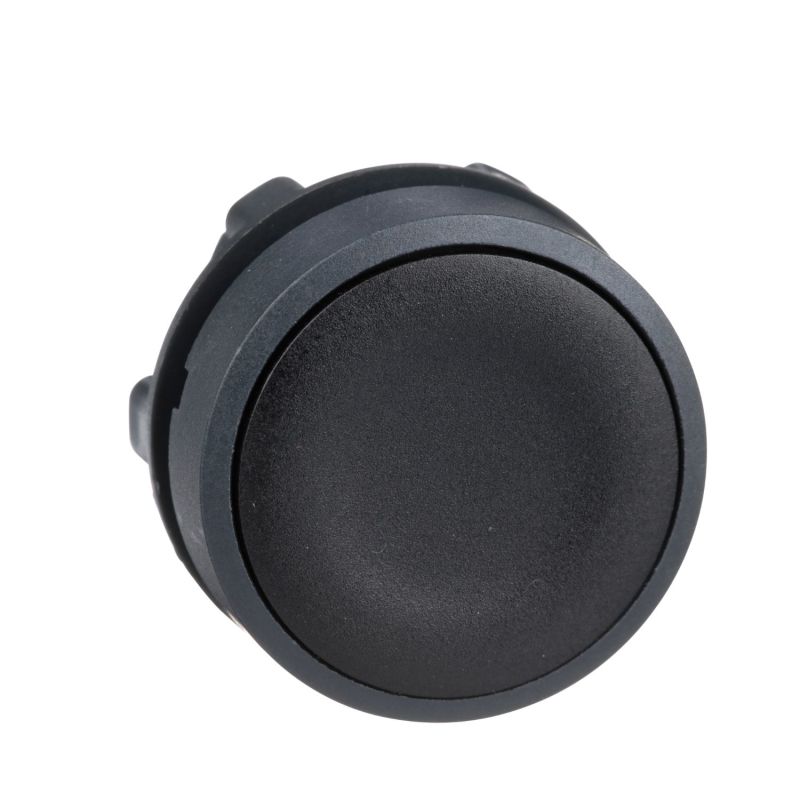

ZB5AA2 Schneider - Harmony XB5 - tête bouton poussoir - affleurant - Ø22 - noir

* Image(s) non contractuelle(s)

Livraison sous 5 à 10 jours

ZB5AA2 Schneider - Harmony XB5 - tête bouton poussoir - affleurant - Ø22 - noir

2,44 € HT

Réf. fabricant : ZB5AA2 EAN-13 : 3389110904437 Réf. AE : SCHZB5AA2

Tête poussoir noire ZB5AA2 : le choix par défaut de la commande XB5

Le noir ne préempte aucune fonction. C'est ce qui en fait la capsule la plus demandée : arrêt, commande générale, ou toute action qui n'appelle pas de code couleur particulier.

La ZB5AA2 est un poussoir affleurant Ø22 mm à rappel par ressort, monté sur une collerette plastique. Elle se complète d'un bloc de contact choisi selon le circuit à piloter et se pose par encliquetage.

Les avantages de la tête ZB5AA2

Capsule noire : arrêt, commande générale ou fonction neutre.
Corps plastique : allègement du poste, coût maîtrisé.
Profil affleurant : peu exposé aux appuis accidentels.
Découpe Ø22 mm : compatible avec vos platines actuelles.
IP66 en façade : usage en atelier sans précaution.
Série Harmony XB5 : contacts et corps choisis librement.

Questions et réponses

livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :: Tête de bouton
Type de bouton poussoir :: Affleurant
Gamme :: Harmony
Famille :: ZB5
Composition du mécanisme :: Sous ensemble
Trou de perçage :: 22mm
Indice de protection IP :: IP66
Matière :: Plastique gris foncé
Couleur :: Noir
Garantie :: 18 mois
Type de commande :: Rappel à ressort
PriceObservatory :: 0
Date disponibilité :: 2026-09-25T00:00+0100
Actif AMA-LER-CDI :: 0
Actif Manomano :: 0
Actif Ebay :: 0
Actif Castorama :: 0
Normes :: CEI 60947-1, CEI 60947-5-1, CEI 60947-5-4, UL 508, CSA C22.2 No 14, JIS C8201-1, JIS C8201-5-1
Dimensions (H x L x P) :: 29 x 29 x 28mm
Durée de vie mécanique :: 10 000 000 cycles

Total

2.44 € HT

2.93 € TTC

Créez votre compte PRO et profitez d’avantages exclusifs

Demander un devis pour de plus grandes quantités

À quoi sert la ZB5AA2

La tête de bouton poussoir ZB5AA2 de la gamme Schneider Electric Harmony XB5 est un poussoir affleurant Ø22 mm noir, à rappel par ressort, non lumineux et sans marquage. Elle prend en charge les fonctions d'arrêt, de commande générale ou neutres sur les postes industriels.

Où l'installer

Machines-outils, convoyeurs et lignes de production
Pupitres et coffrets de commande industriels
Armoires électriques et tableaux de contrôle
Automatismes et équipements de process

Un composant à compléter pour fonctionner

La ZB5AA2 est une tête seule, sans contact électrique. Le bouton devient opérationnel une fois associé à un bloc de contact ZBE101 (1NO, vis-étrier) pour une fonction marche, ou un bloc de contact ZBE102 (1NF, vis-étrier) pour une fonction arrêt, monté(s) sur une embase nue ZB4BZ009 ou un corps de bouton ZB5AZ102 (1NF, vis-étrier).

Conception et caractéristiques techniques

Structure et matériaux

Type : poussoir affleurant à rappel par ressort
Collerette : plastique
Couleur de la capsule : noir
Diamètre de montage : Ø22 mm (découpe standard)
Montage par encliquetage rapide sur le corps

Performances et étanchéité

Étanchéité : IP66, IP67, IP69 et IP69K en face avant
Résistance aux chocs, poussières, projections d'eau et vibrations
Grande longévité mécanique pour un usage industriel intensif

Alternatives et compléments

Pour un bouton déjà assemblé, voir le bouton poussoir complet XB4BA21 (noir, 1NO) ou la tête de bouton poussoir avec capuchon IP69K pour les milieux très sévères.

Pourquoi choisir la tête de bouton poussoir ZB5AA2 ?

C'est la tête la plus polyvalente de la série XB5 : elle s'adapte à n'importe quel schéma sans induire de lecture particulière. Découvrez toute la gamme de boutons poussoirs industriels Schneider.
