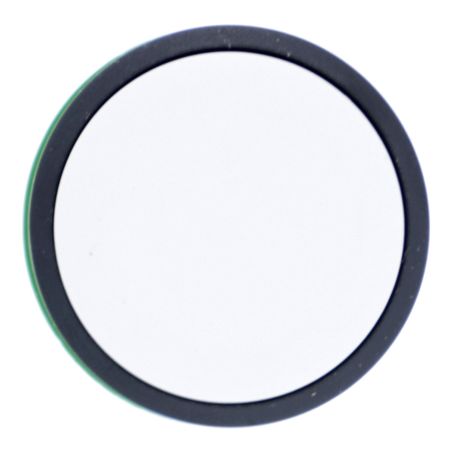

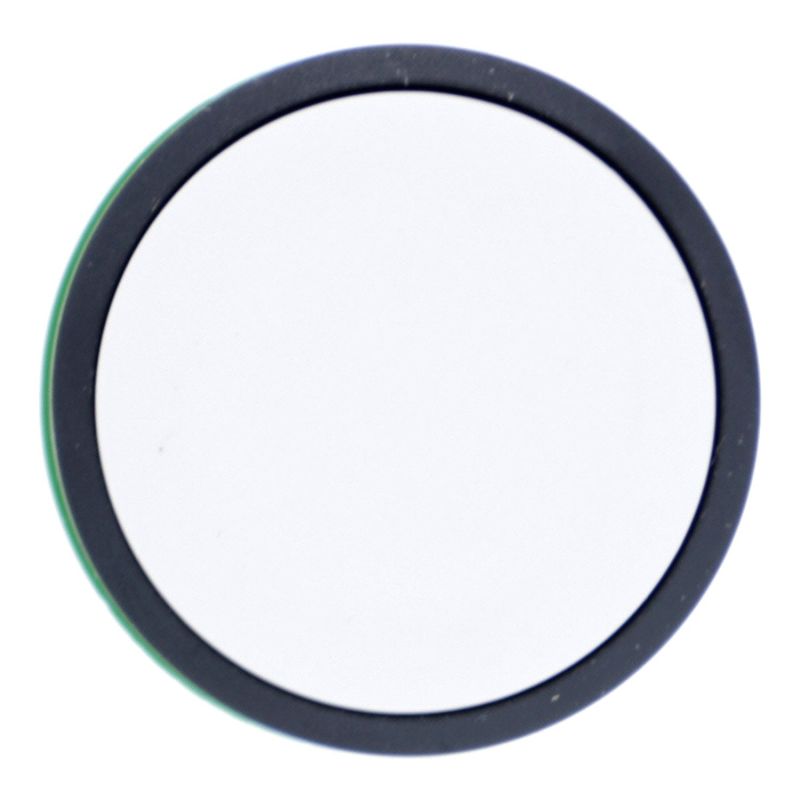

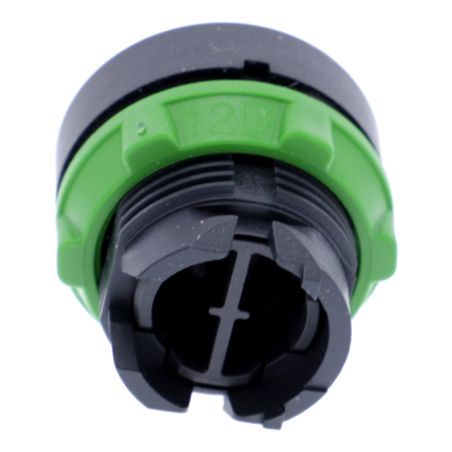

ZB5AA1 Schneider - Harmony XB5 - tête bouton poussoir - affleurant - Ø22 - blanc

* Image(s) non contractuelle(s)

Livraison sous 5 à 10 jours

ZB5AA1 Schneider - Harmony XB5 - tête bouton poussoir - affleurant - Ø22 - blanc

2,71 € HT

Réf. fabricant : ZB5AA1 EAN-13 : 3389110904369 Réf. AE : SCHZB5AA1

ZB5AA1 : la tête poussoir blanche XB5, plus légère que sa cousine en métal

Même fonction que la version XB4, mais avec une collerette plastique : la ZB5AA1 allège le poste sans rien concéder sur l'étanchéité. Sa capsule blanche repère les fonctions de marche, de départ ou les commandes neutres.

Il s'agit d'une tête seule, à compléter d'un ou plusieurs blocs de contact vendus séparément. Poussoir affleurant Ø22 mm à rappel par ressort, montage par encliquetage, façade IP66.

Les avantages de la tête ZB5AA1

Capsule blanche : marche, départ ou fonction neutre.
Collerette plastique : légère, résistante et économique.
Rappel par ressort : commande par impulsion.
Montage Ø22 standard : installation rapide sur pupitres et coffrets.
Étanchéité IP66 : la façade encaisse la poussière et le lavage au jet.
Compatibilité Harmony XB5 : blocs et corps assemblés à la demande.

Questions et réponses

livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :: Tête de bouton
Type de bouton poussoir :: Affleurant
Gamme :: Harmony
Famille :: ZB5
Composition du mécanisme :: Sous ensemble
Trou de perçage :: 22mm
Indice de protection IP :: IP66
Matière :: Plastique gris foncé
Couleur :: Blanc
Garantie :: 18 mois
Type de commande :: Rappel à ressort
PriceObservatory :: 0
Date disponibilité :: 2026-09-25T00:00+0100
Actif AMA-LER-CDI :: 0
Actif Manomano :: 0
Actif Ebay :: 0
Actif Castorama :: 0
Normes :: CEI 60947-1, CEI 60947-5-1, CEI 60947-5-4, UL 508, CSA C22.2 No 14, JIS C8201-1, JIS C8201-5-1
Dimensions (H x L x P) :: 29 x 29 x 28mm
Durée de vie mécanique :: 10 000 000 cycles

Total

2.71 € HT

3.25 € TTC

Créez votre compte PRO et profitez d’avantages exclusifs

Demander un devis pour de plus grandes quantités

La ZB5AA1, base d'un bouton XB5 sur mesure

La tête de bouton poussoir ZB5AA1 fait partie de la gamme Schneider Electric Harmony XB5. Ce poussoir affleurant Ø22 mm blanc, à rappel par ressort, non lumineux et sans marquage, équipe pupitres, coffrets et armoires électriques. Sa collerette plastique lui donne robustesse et durabilité.

Applications et usages recommandés

Machines-outils, convoyeurs et lignes de production
Pupitres et coffrets de commande industriels
Armoires électriques et tableaux de contrôle
Automatismes et équipements de process

Un composant à compléter pour fonctionner

La ZB5AA1 est une tête seule, sans contact électrique. Pour obtenir un bouton opérationnel, associez-lui un bloc de contact ZBE101 (1NO, vis-étrier) pour une fonction marche, ou un bloc de contact ZBE102 (1NF, vis-étrier) pour une fonction arrêt, monté(s) sur une embase nue ZB4BZ009 ou un corps de bouton ZB5AZ102 (1NF, vis-étrier).

Conception et caractéristiques techniques

Structure et matériaux

Type : poussoir affleurant à rappel par ressort
Collerette : plastique
Couleur de la capsule : blanc
Diamètre de montage : Ø22 mm (découpe standard)
Montage par encliquetage rapide sur le corps

Performances et étanchéité

Étanchéité : IP66, IP67, IP69 et IP69K en face avant
Résistance aux chocs, poussières, projections d'eau et vibrations
Grande longévité mécanique pour un usage industriel intensif

Produits similaires et compatibles

Pour un bouton déjà assemblé, voir le bouton poussoir complet XB4BA21 (noir, 1NO) ou la tête de bouton poussoir avec capuchon IP69K pour les milieux très sévères.

Pourquoi choisir la tête de bouton poussoir ZB5AA1 ?

Robuste, étanche et entièrement modulaire, elle constitue une base fiable pour composer vos organes de commande. Découvrez toute la gamme de boutons poussoirs industriels Schneider.
