Détecteur de mouvement : bien choisir et l'installer

Un couloir qui s'allume tout seul quand on rentre les bras chargés, une cave où l'on ne cherche plus l'interrupteur à tâtons, un garage qui ne reste plus allumé toute la nuit : le détecteur de mouvement est l'un des rares appareils d'appareillage électrique qui apporte à la fois du confort, de la sécurité et une vraie économie d'énergie. Encore faut-il choisir le bon modèle et surtout vérifier, avant d'acheter, le câblage disponible dans votre boîte d'encastrement. C'est le point qui fait échouer la moitié des installations.

Ce guide passe en revue les technologies de détection, les critères de choix, le montage pièce par pièce, puis l'installation pas à pas et les réglages à effectuer une fois l'appareil en place.

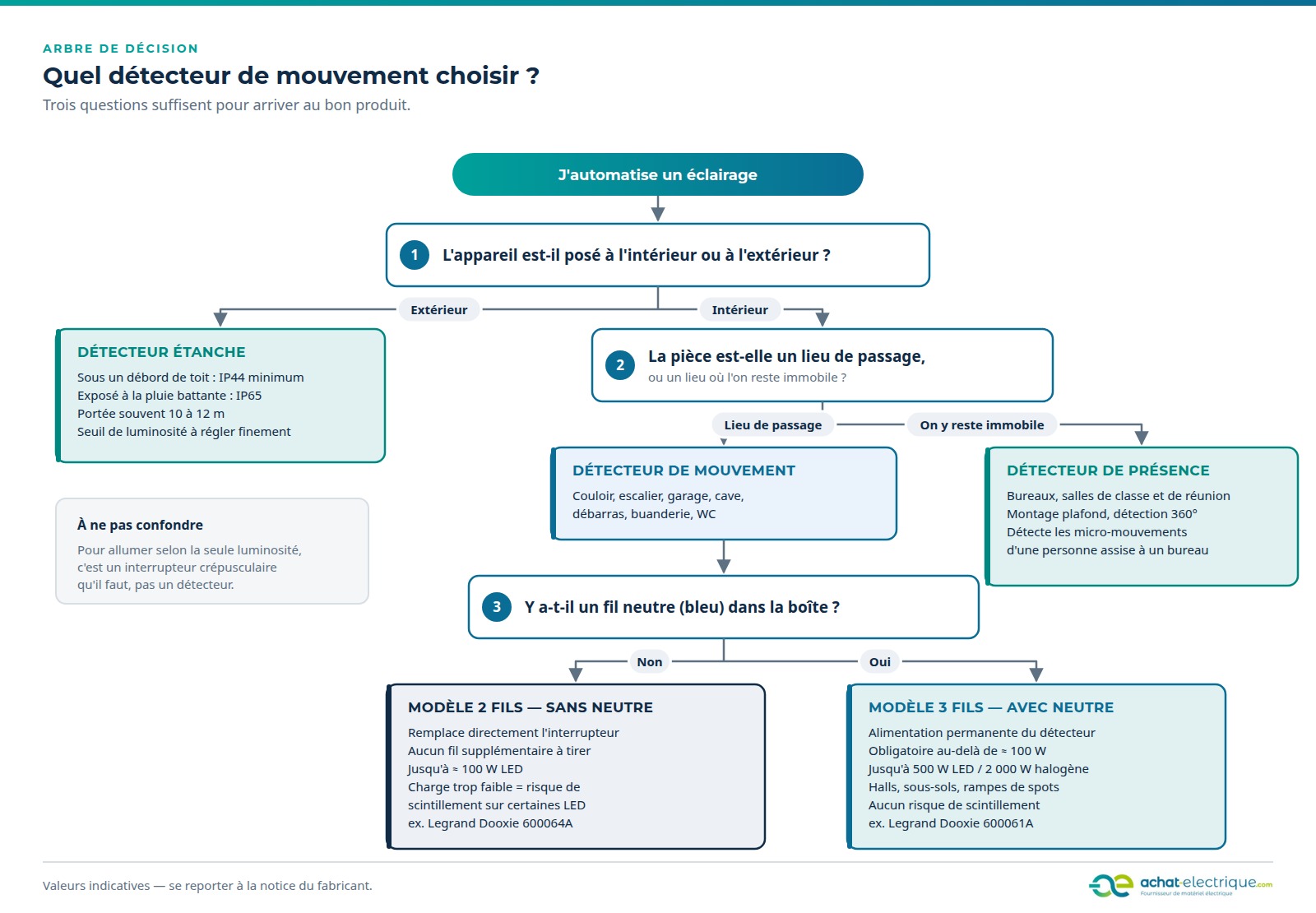

Trois questions suffisent pour arriver au bon produit : intérieur ou extérieur, lieu de passage ou occupation statique, et présence ou non d'un neutre dans la boîte.

À quoi sert un détecteur de mouvement ?

Un détecteur de mouvement est un appareil qui commande automatiquement un circuit d'éclairage en fonction du passage d'une personne dans sa zone de détection. Concrètement, il remplace un interrupteur classique : la lumière s'allume au passage, reste allumée quelques minutes, puis s'éteint d'elle-même. Aucun geste, aucun oubli.

La fonction principale reste l'éclairage automatique des zones de circulation (couloirs, escaliers, paliers) mais l'appareil sert aussi à économiser l'énergie, puisque l'éclairage ne fonctionne que lorsqu'il est utile, et à renforcer la protection des accès : un projecteur extérieur qui se déclenche au passage reste l'une des dissuasions les plus simples à mettre en œuvre.

On distingue par ailleurs le détecteur de mouvement intérieur, destiné aux pièces et zones de circulation du logement, du détecteur de mouvement extérieur, conçu pour résister aux intempéries. Les deux familles partagent la même technologie de détection mais pas les mêmes caractéristiques techniques.

Le principe de la détection infrarouge passif

La très grande majorité des produits du marché utilise un capteur PIR (Passive InfraRed, ou infrarouge passif). Le capteur ne mesure pas les mouvements eux-mêmes : il mesure les variations de rayonnement infrarouge, c'est-à-dire de chaleur, dans son champ de vision. Quand un corps plus chaud que l'ambiance traverse une des zones de détection découpées par la lentille de Fresnel, le capteur détecte le déplacement et commande la lumière.

Deux conséquences pratiques découlent de cette technologie. D'abord, la détection est bien plus efficace quand la personne traverse le champ de l'appareil que lorsqu'elle marche droit vers lui : on oriente donc toujours un détecteur perpendiculairement au sens de passage. Ensuite, le capteur infrarouge ne traverse ni les murs ni le verre (un détecteur placé derrière une vitre ne verra rien).

D'autres technologies existent : la détection hyperfréquence (micro-ondes), qui détecte des mouvements plus fins et tolère les cloisons légères, et les appareils à technologie duale qui combinent les deux pour limiter les déclenchements intempestifs. Elles se rencontrent surtout sur les produits dédiés aux bâtiments tertiaires.

Détecteur de mouvement ou détecteur de présence : quelle différence ?

La confusion est fréquente et la différence entre détecteur de présence et détecteur de mouvement est pourtant simple : c'est une question de finesse de détection.

• Le détecteur de mouvement réagit à un déplacement franc : quelqu'un qui traverse un couloir, entre dans un garage, monte un escalier. Si la personne s'immobilise, l'appareil ne la « voit » plus et la temporisation finit par couper la lumière. C'est le produit des zones de passage.
• Le détecteur de présence possède des capteurs beaucoup plus denses, capables de détecter les micro-mouvements d'une personne assise à un bureau. Il maintient donc l'éclairage allumé tant que la pièce est occupée. C'est le produit des bureaux, des salles de classe et des salles de réunion (typiquement en montage plafond, sur une détection 360°).

Pour un logement, un détecteur de mouvement couvre l'essentiel des besoins. Dès qu'une pièce est occupée de manière statique, il faut passer sur un détecteur de présence, sous peine de voir la lumière s'éteindre au mauvais moment.

Les différents types de détecteurs de mouvement

Le détecteur mural, ou interrupteur automatique

C'est le produit le plus courant en rénovation. Il prend la place d'un interrupteur existant dans une boîte d'encastrement standard et se pose à hauteur d'interrupteur, généralement autour de 1,20 m. Son angle de détection se situe entre 160 et 180° sur environ 8 mètres de portée, soit une trentaine de mètres carrés couverts. On le trouve dans les mêmes finitions que le reste de l'appareillage (blanc, aluminium, noir, silver) pour rester cohérent avec les autres interrupteurs et prises de la pièce.

Le détecteur de plafond 360°

Fixé au centre de la pièce, il surveille toute la surface autour de lui. Sa portée angulaire couvre l'intégralité du volume, ce qui en fait l'appareil de référence pour les pièces carrées, les halls et les bâtiments tertiaires. La hauteur de montage y est déterminante : plus l'appareil est haut, plus la zone couverte est large, mais plus la détection des mouvements fins se dégrade.

Le détecteur de mouvement extérieur

Même principe, mais avec une contrainte supplémentaire : l'indice de protection. Un appareil posé sous un débord de toit demande au minimum un IP44 ; exposé à la pluie battante, on vise un IP65. La portée y est souvent plus longue (10 à 12 m) et le réglage du seuil de luminosité devient essentiel pour éviter les allumages en plein jour. Ces appareils se marient naturellement avec un éclairage extérieur de jardin, de terrasse ou d'accès et avec de l'appareillage étanche.

Les solutions modulaires et complémentaires

Certaines applications se traitent mieux depuis le tableau électrique que depuis la pièce. Pour commander un éclairage extérieur selon la seule luminosité, une cellule ou un interrupteur crépusculaire est plus adapté qu'un détecteur. Pour un éclairage de cage d'escalier en collectif, la minuterie modulaire ou l'interrupteur temporisé restent la solution classique. Et pour piloter un même point lumineux depuis plusieurs endroits, le télérupteur reste incontournable, ces produits se combinent d'ailleurs très bien avec un détecteur.

Comment choisir un détecteur de mouvement : les critères qui comptent

1. Le câblage disponible : 2 fils sans neutre ou 3 fils avec neutre

C'est le premier critère, avant même l'esthétique ou la portée. Un détecteur doit s'alimenter en permanence pour faire fonctionner son électronique. Or, dans la boîte d'un interrupteur ancien, il n'y a très souvent que deux fils : la phase et le retour lampe. Pas de neutre.

• Détecteur 3 fils (avec neutre) : alimentation propre, donc puissance admissible élevée. Le détecteur Legrand Dooxie 600061A 3 fils accepte ainsi 500 W en LED et jusqu'à 2 000 W en halogène. À privilégier dès que le neutre est disponible, et obligatoire sur les installations comportant de nombreux points lumineux.
• Détecteur 2 fils (sans neutre) : il se substitue directement à l'interrupteur existant, sans tirer de fil supplémentaire. C'est le produit de la rénovation par excellence. En contrepartie, la puissance admissible chute : le modèle Dooxie 600064A 2 fils sans neutre plafonne à 100 W LED, ce qui reste largement suffisant pour un couloir ou un débarras.

Avant tout achat, ouvrez donc la boîte (courant coupé) et comptez les fils. C'est deux minutes de vérification qui évitent un retour produit.

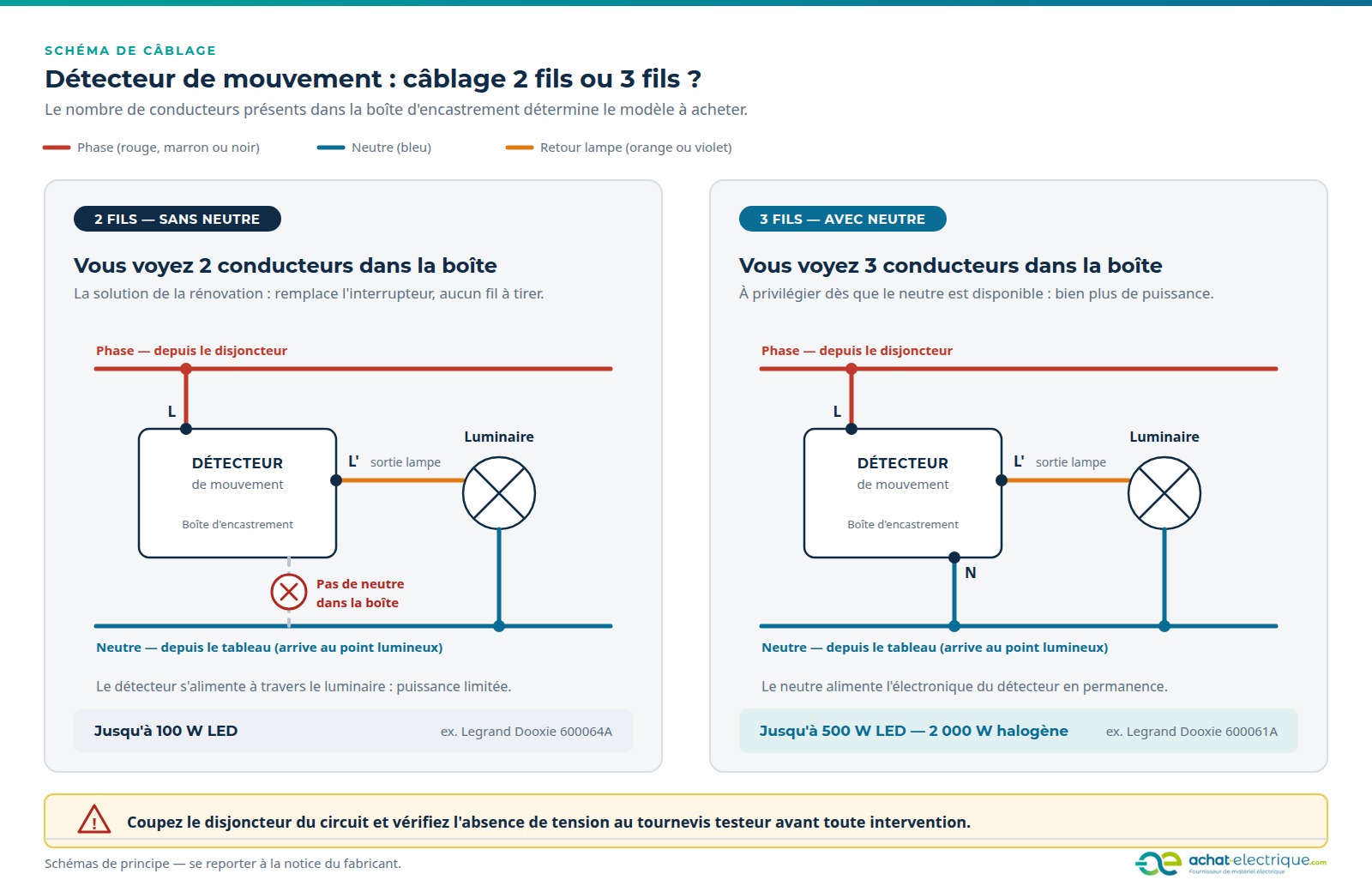

En 2 fils, le détecteur s'alimente à travers le luminaire, ce qui limite la puissance commandée. En 3 fils, le neutre alimente directement son électronique.

2. La puissance admissible et la compatibilité LED

Additionnez la puissance de tous les luminaires commandés et comparez-la à la valeur annoncée par le fabricant, en distinguant bien la ligne « LED » de la ligne « halogène » : les écarts sont énormes. Les LED, très peu gourmandes, posent parfois le problème inverse sur les appareils 2 fils. Une charge trop faible peut provoquer un léger scintillement ou un maintien allumé. Les modèles récents sont conçus pour l'éviter, mais mieux vaut vérifier la compatibilité LED sur la fiche technique.

3. L'angle de détection et la portée

Un détecteur mural couvre typiquement 160 à 180° sur 8 m ; un appareil de plafond, 360°. Retenez que la portée annoncée est mesurée dans des conditions idéales, avec un passage transversal. Dans un couloir étroit où l'on marche droit vers l'appareil, comptez nettement moins.

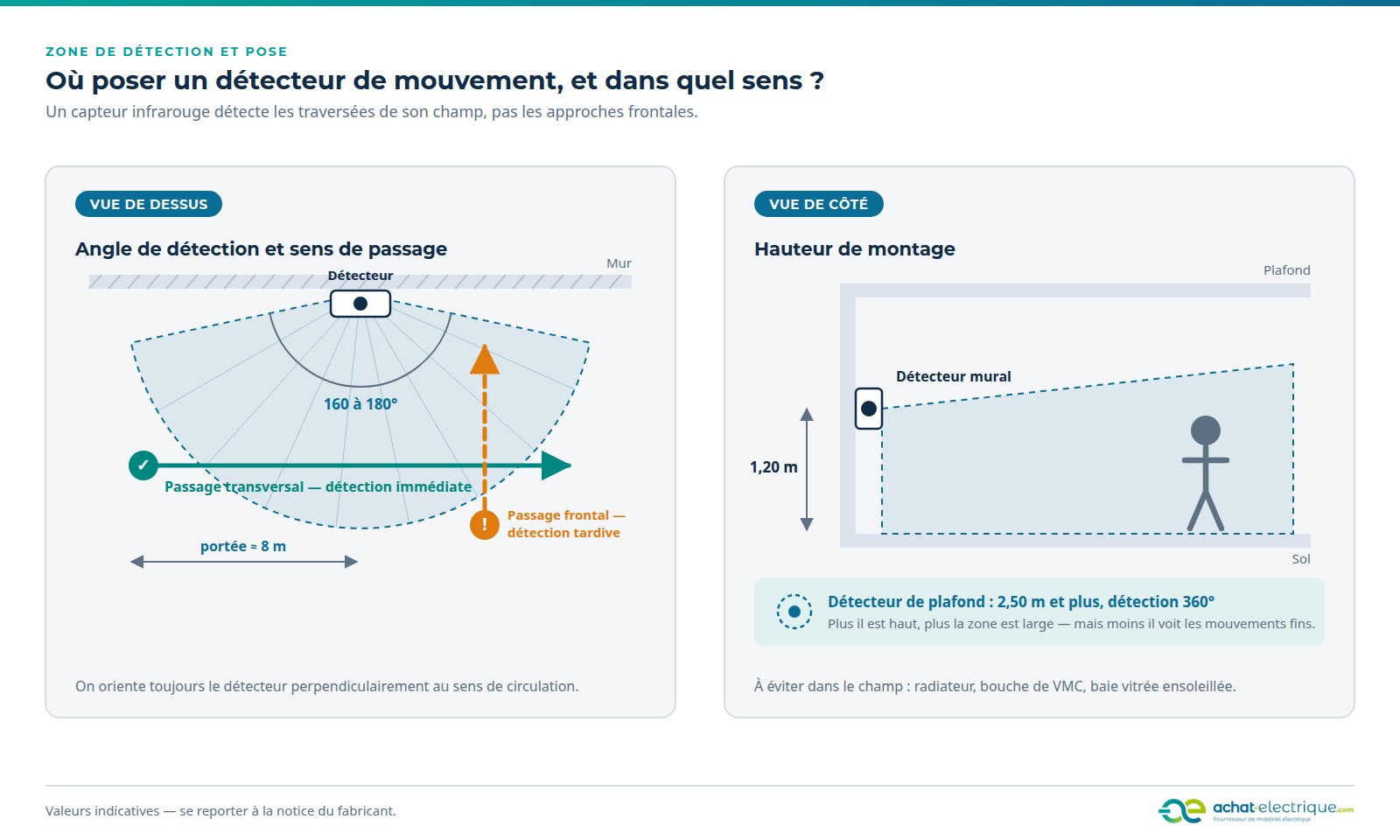

Vu de dessus, un capteur infrarouge détecte les traversées de son champ bien mieux que les approches frontales. Vu de côté, la hauteur de pose conditionne la forme de la zone couverte.

4. La hauteur de montage

Chaque produit a une hauteur de montage de référence, indiquée par le fabricant : environ 1,20 m pour un détecteur mural, 2,50 m et plus pour un appareil de plafond. S'en écarter déforme la zone de détection. Un détecteur mural posé au plafond ne fonctionnera pas correctement, la plupart ne sont d'ailleurs pas prévus pour ce type de montage.

5. La temporisation

C'est la durée pendant laquelle la lumière reste allumée (quelques secondes, une ou plusieurs minutes) après le dernier mouvement détecté. Les plages usuelles vont de quelques secondes à 10 ou 30 minutes selon les appareils. Une temporisation courte (30 s à 1 min) convient à un couloir ou à un dressing ; une pièce où l'on s'attarde demande 5 à 10 minutes. Trop court, la lumière s'éteint au mauvais moment ; trop long, on perd le bénéfice en énergie.

6. Le seuil de luminosité

Un bon détecteur intègre une mesure de la lumière ambiante, réglable en lux (souvent de 3 à 200 lux). En dessous du seuil réglé, l'appareil déclenche ; au-dessus, il considère qu'il fait assez clair et ne fait rien. C'est ce réglage qui évite d'allumer un couloir en plein après-midi et c'est aussi la première chose à contrôler quand un détecteur s'allume en plein jour.

7. L'indice de protection et la finition

Pour toute pose en extérieur, en local humide ou en atelier, vérifiez l'indice de protection IP (contre l'eau et les poussières) et l'indice IK (contre les chocs). Notre article sur l'indice de protection des appareils électriques détaille la lecture de ces valeurs. Reste enfin la couleur : blanc pour se fondre dans la plupart des intérieurs, mais aussi aluminium, noir, silver ou vulcain selon la gamme d'appareillage installée.

Quel détecteur pour quelle pièce ?

• Couloir et dégagement : détecteur mural orienté perpendiculairement au passage, temporisation courte. L'application la plus rentable du produit.
• Escalier : un détecteur en haut et un en bas, ou un détecteur associé à une minuterie. Attention à la hauteur de montage sur les paliers.
• Garage, cave, débarras, buanderie : temporisation plus longue, car on y reste immobile quelques minutes. Détecteur de plafond si la pièce est encombrée d'étagères qui masquent la vue.
• Sanitaires et WC : détecteur mural avec temporisation moyenne ; en collectif, préférez un détecteur de présence.
• Bureaux et salles de classe : détecteur de présence de plafond 360°, seul capable de tenir compte des occupants immobiles. L'installation d'un détecteur de présence est ici la règle dans les bâtiments tertiaires, et c'est là que l'économie d'énergie sur l'éclairage est la plus mesurable.
• Extérieur, accès et allées : détecteur étanche IP44 minimum, seuil de luminosité soigneusement réglé. Si vous voulez chiffrer le gain, notre simulateur de consommation d'éclairage extérieur donne des ordres de grandeur concrets.

Installer un détecteur de mouvement étape par étape

L'installation d'un détecteur mural reste à la portée d'un bricoleur méthodique : c'est, au câblage près, le même travail que le branchement d'un interrupteur simple.

Le matériel à prévoir

• Un tournevis testeur de tension et un tournevis d'électricien isolé
• Une pince à dénuder et une pince coupante
• Le détecteur et, le cas échéant, sa plaque de finition
• Une boîte d'encastrement si la boîte existante est inadaptée ou hors profondeur

Étape 1 : couper le courant et vérifier

Coupez le disjoncteur du circuit d'éclairage concerné, puis vérifiez l'absence de tension au tournevis testeur directement sur les fils. Ne vous contentez jamais du fait que la lumière soit éteinte.

Étape 2 : déposer l'ancien appareil et identifier les fils

Dévissez l'interrupteur existant et sortez-le de la boîte. Repérez les conducteurs : la phase (rouge, marron ou noir), le retour lampe (souvent orange ou violet), et éventuellement le neutre (bleu). S'il n'y a que deux fils, vous êtes en configuration 2 fils sans neutre, d'où l'importance du choix fait plus haut.

Étape 3 : raccorder le détecteur

Reportez-vous au schéma du fabricant, imprimé au dos de l'appareil. En câblage 3 fils, on raccorde la phase sur la borne L, le neutre sur la borne N et le retour lampe sur la borne de sortie (souvent repérée L' ou par un pictogramme de lampe). En câblage 2 fils, seules la phase et la sortie vers la lampe sont utilisées. Dénudez sur la longueur indiquée, enfoncez le conducteur à fond et vérifiez la tenue en tirant légèrement : aucun cuivre ne doit rester apparent.

Étape 4 : fixer l'appareil et orienter la lentille

Rentrez les fils sans les écraser, fixez le mécanisme dans la boîte à l'aide des vis (plutôt que des griffes, plus fragiles dans le temps), posez l'enjoliveur et la plaque. Orientez la lentille vers la zone de passage, perpendiculairement au sens de circulation, et non vers une source de chaleur : radiateur, bouche de VMC, baie vitrée exposée au soleil.

Étape 5 : remettre sous tension et tester

Remettez le disjoncteur, puis testez en traversant la zone. Beaucoup d'appareils passent par une phase d'initialisation d'une à deux minutes au premier allumage : laissez-lui ce temps avant de conclure à un défaut.

Le cas du va-et-vient

Remplacer l'un des deux interrupteurs d'un va-et-vient par un détecteur demande une attention particulière : la plupart des détecteurs muraux ne se raccordent pas directement en va-et-vient. La solution propre consiste à passer par un télérupteur commandé par le détecteur et par les boutons poussoirs : voir nos guides sur le branchement d'un va-et-vient et sur l'installation d'un télérupteur.

Régler son détecteur après la pose

Trois molettes suffisent généralement, à l'arrière du mécanisme ou sous l'enjoliveur :

• Sensibilité ou portée : à réduire si l'appareil déclenche sur un mouvement qui ne vous concerne pas (passage dans une pièce voisine, animal).
• Temporisation : commencez au minimum pour faire vos essais, puis augmentez jusqu'à la durée qui correspond à l'usage réel de la pièce.
• Seuil de luminosité : tournez vers le symbole « lune » pour ne déclencher que dans l'obscurité, vers le « soleil » pour déclencher quelle que soit la lumière ambiante.

Beaucoup d'appareils proposent aussi trois modes de commande (AUTO, ON et OFF) qui permettent de forcer l'allumage permanent ou de neutraliser la détection, par exemple pendant des travaux ou une fête.

Les pannes et erreurs les plus fréquentes

• Le détecteur s'allume en plein jour : le seuil de luminosité est réglé trop haut, ou le capteur de lumière est masqué par la plaque de finition. Réglez la molette vers le symbole « lune ».
• La lumière reste allumée en permanence : l'appareil est en mode ON, ou une source de chaleur variable (radiateur, soleil sur une vitre, bouche de ventilation) se trouve dans la zone de détection.
• La lumière s'éteint alors que la pièce est occupée : c'est le comportement normal d'un détecteur de mouvement face à une personne immobile. Il faut un détecteur de présence.
• Scintillement ou léger halo sur les LED : typique d'un appareil 2 fils sans neutre associé à une charge trop faible. Ajoutez un point lumineux ou passez sur un modèle 3 fils.
• Rien ne se passe : avant de conclure que l'appareil est hors service, vérifiez le disjoncteur, le serrage des bornes et la période d'initialisation. Un test simple consiste à passer en mode ON : si la lampe s'allume, la partie puissance fonctionne et le problème vient de la détection ou du réglage.

Notre sélection de détecteurs de mouvement

Toute notre gamme est réunie dans la catégorie interrupteur à détecteur de mouvement. Trois produits couvrent l'essentiel des besoins :

• Legrand Dooxie 600064A 2 fils sans neutre, 100 W LED : la solution rénovation, en remplacement direct d'un interrupteur. Détection 170° sur 8 m, 32 m² couverts, temporisation de 5 s à 30 min. Existe en blanc, aluminium et noir.
• Legrand Dooxie 600061A 3 fils avec neutre, 500 W LED : pour les grands volumes, halls, sous-sols aménagés et rampes de spots, avec cinq fois la puissance admissible du modèle 2 fils.
• EUR'OHM SQUARE 60222 interrupteur automatique blanc : détection 160° sur 8 m, temporisation de 20 s à 10 min, seuil réglable de 3 à 200 lux et trois modes AUTO / ON / OFF. Décliné en finitions vulcain et silver dans la gamme SQUARE.

Questions fréquentes

Quelle est la différence entre un détecteur de mouvement et un détecteur de présence ?

Le détecteur de mouvement réagit à un déplacement franc et convient aux zones de passage. Le détecteur de présence, beaucoup plus sensible, perçoit les micro-mouvements d'une personne immobile et maintient l'éclairage allumé : c'est le produit des bureaux et des salles de classe.

Peut-on installer un détecteur de mouvement sans neutre ?

Oui, à condition de choisir un modèle 2 fils prévu pour cela. Il se substitue à l'interrupteur existant sans nouveau câblage, mais sa puissance admissible est plus limitée, de l'ordre de 100 W en LED.

À quelle hauteur poser un détecteur de mouvement ?

Environ 1,20 m pour un détecteur mural, soit la hauteur d'un interrupteur, et 2,50 m ou plus pour un détecteur de plafond. La hauteur de montage conseillée est toujours indiquée par le fabricant : elle conditionne directement la forme de la zone de détection.

Combien de temps la lumière reste-t-elle allumée ?

Cela dépend du réglage de temporisation, généralement ajustable de quelques secondes à 10 ou 30 minutes selon les appareils. Comptez 30 secondes à 1 minute pour un couloir, 5 à 10 minutes pour une pièce où l'on s'attarde.

Un détecteur de mouvement consomme-t-il de l'électricité ?

Son électronique consomme en permanence, mais de l'ordre de quelques dixièmes de watt, sans commune mesure avec l'énergie économisée en évitant qu'un éclairage reste allumé inutilement.

Comment désactiver temporairement un détecteur de mouvement ?

Les appareils dotés des trois modes AUTO / ON / OFF se neutralisent depuis la commande frontale. Sur les modèles sans sélecteur, il faut couper le circuit au disjoncteur.
