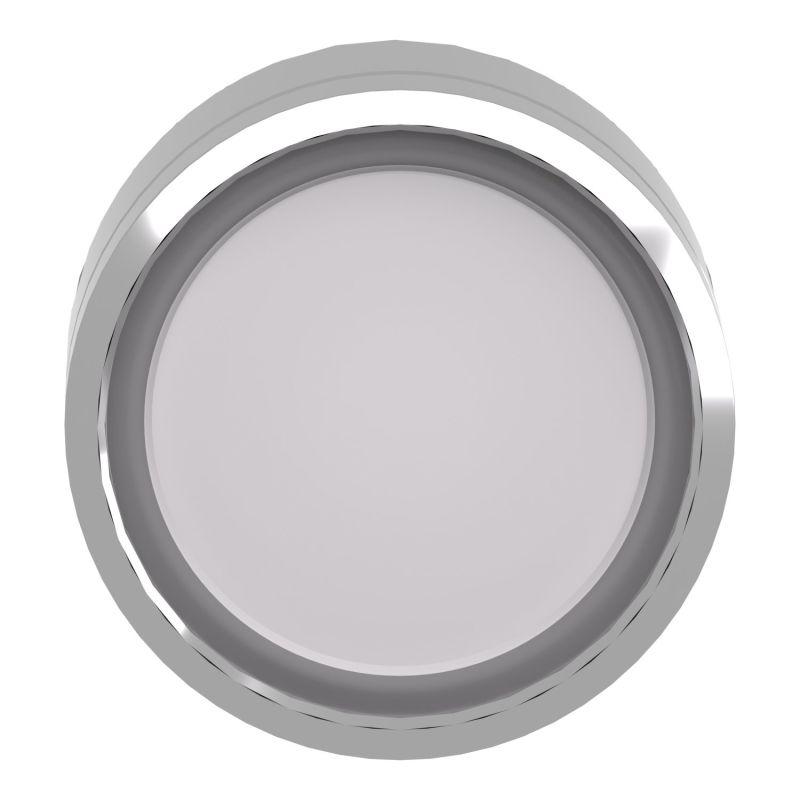

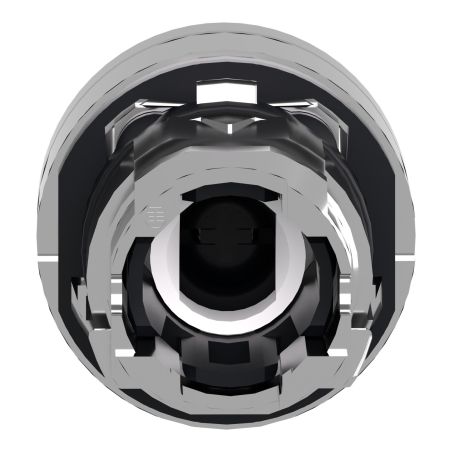

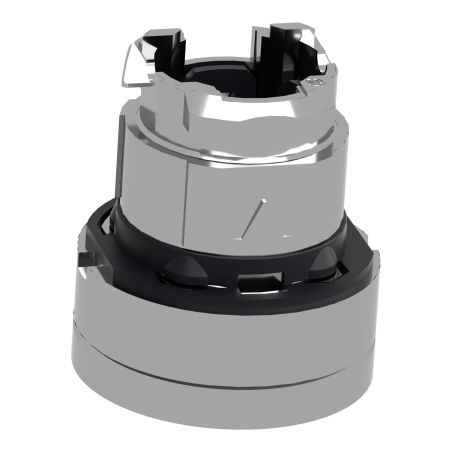

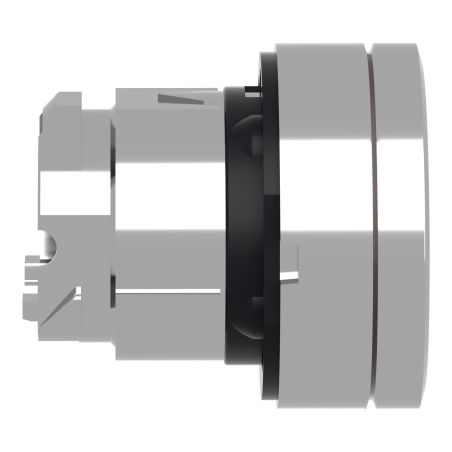

ZB4BW313 Schneider - Harmony XB4 - tête bouton poussoir lumineux LED - Ø22 - blanc

* Image(s) non contractuelle(s)

Livraison sous 5 à 10 jours

ZB4BW313 Schneider - Harmony XB4 - tête bouton poussoir lumineux LED - Ø22 - blanc

5,36 € HT

Réf. fabricant : ZB4BW313 EAN-13 : 3389110889796 Réf. AE : SCHZB4BW313

ZB4BW313 : le poussoir qui commande et qui rend compte, en blanc

Un bouton ordinaire ne dit rien de ce qu'il a déclenché. Le ZB4BW313 s'éclaire : l'opérateur appuie et voit dans le même mouvement si la fonction est bien active. Sur un pupitre chargé, cela économise un voyant et une découpe.

La capsule blanche convient aux fonctions de marche, de départ ou aux commandes neutres. Il s'agit d'une tête seule, à équiper d'un bloc de contact et d'un bloc lumineux LED choisis selon la tension. Collerette métal chromé, Ø22 mm, IP66.

Les avantages du bouton poussoir lumineux ZB4BW313

Commande et retour d'état réunis : le poussoir s'illumine quand la fonction est active.
Éclairage LED : longue durée de vie, faible consommation, peu de chaleur.
Capsule blanche : marche, départ ou fonction neutre.
Collerette métal chromé : robustesse et finition haut de gamme.
Étanchéité IP66 : poussière et projections d'eau sans effet.
Modularité XB4 : blocs LED 24V ou 230V et blocs de contact au choix.

Questions et réponses

livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :: Tête de bouton
Type de bouton poussoir :: Affleurant lumineux
Gamme :: Harmony
Famille :: ZB4
Composition du mécanisme :: Sous ensemble
Trou de perçage :: 22mm
Indice de protection IP :: IP66
Matière :: Métal chromé
Couleur :: Blanc
Garantie :: 18 mois
Type de commande :: Rappel à ressort
PriceObservatory :: 0
Date disponibilité :: 2026-09-26T00:00+0100
Actif AMA-LER-CDI :: 0
Actif Manomano :: 0
Actif Ebay :: 0
Actif Castorama :: 0
Normes :: CEI 60947-1, CEI 60947-5-1, CEI 60947-5-4, CEI 60947-5-5, UL 508, CSA C22.2 No 14, JIS C8201-1, JIS C8201-5-1
Dimensions (H x L x P) :: 29 x 29 x 30mm
Durée de vie mécanique :: 10 000 000 cycles

Total

5.36 € HT

6.43 € TTC

Créez votre compte PRO et profitez d’avantages exclusifs

Demander un devis pour de plus grandes quantités

Ce que fait la tête ZB4BW313

La tête de bouton poussoir lumineux ZB4BW313 de la gamme Schneider Electric Harmony XB4 réunit commande manuelle et signalisation dans un appareil Ø22 mm blanc. L'éclairage LED indique l'état de la fonction pendant l'actionnement, pour les fonctions de marche, de départ ou neutres.

Sur quels postes

Signalisation d'état marche/arrêt sur machines
Pupitres et postes de commande lumineux
Armoires électriques nécessitant une bonne lisibilité

Un composant à compléter pour fonctionner

Cette tête lumineuse nécessite un bloc de contact (bloc de contact ZBE101 (1NO, vis-étrier) ou bloc de contact ZBE102 (1NF, vis-étrier)) et un bloc lumineux LED. Découvrez le module d'éclairage équivalent avec le corps de voyant LED ZB4BVB1 (24V AC/DC).

Conception et caractéristiques techniques

Structure et éclairage

Type : bouton poussoir lumineux à LED, couleur blanc
Collerette : métal chromé
Éclairage LED basse consommation, longue durée
Montage : Ø22 mm

Performances et étanchéité

Étanchéité : IP66, IP67, IP69 et IP69K en face avant
Résistance aux chocs, poussières, projections d'eau et vibrations
Grande longévité mécanique pour un usage industriel intensif

Modèles assemblés

Voir aussi le poussoir lumineux XB4BW36B5 (bleu, 24V) ou le bouton poussoir lumineux XB5AW31B5 (blanc, 24V).

Pourquoi choisir le bouton poussoir lumineux ZB4BW313 ?

Commander et vérifier au même endroit simplifie la lecture d'une IHM. Explorez nos voyants lumineux et boutons poussoirs.
