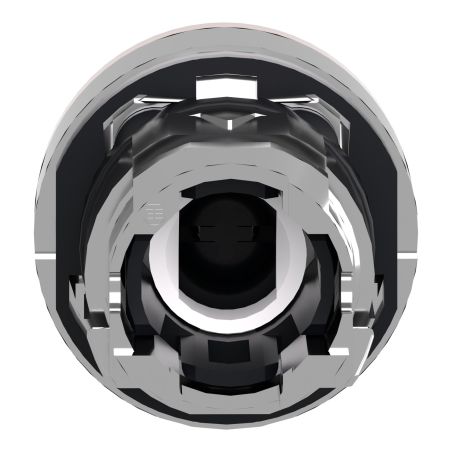

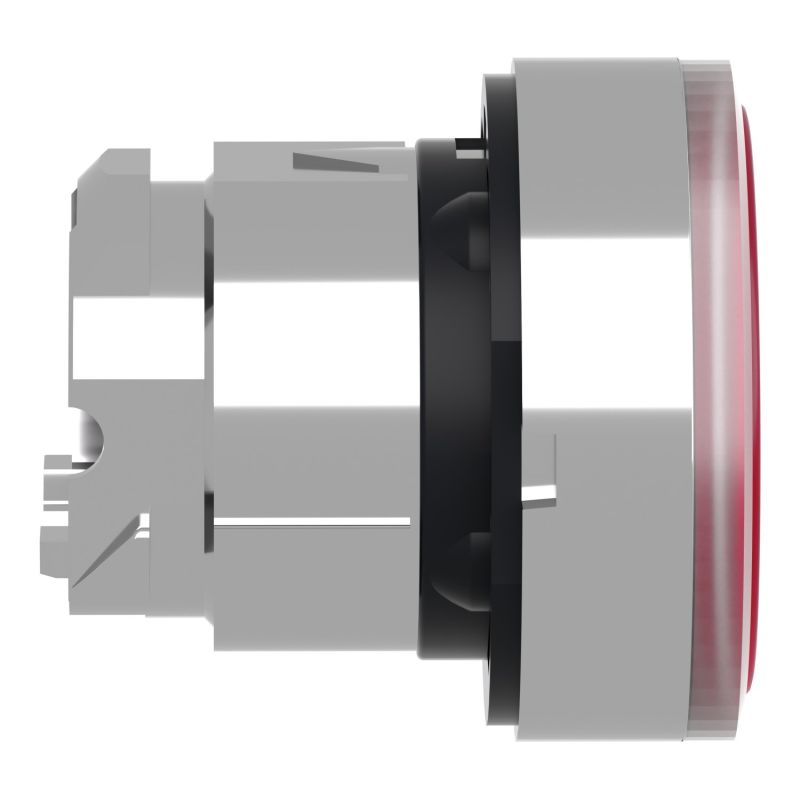

ZB4BW343 Schneider - Harmony XB4 - tête bouton poussoir lumineux LED - Ø22 - rouge

* Image(s) non contractuelle(s)

Livraison sous 5 à 10 jours

ZB4BW343 Schneider - Harmony XB4 - tête bouton poussoir lumineux LED - Ø22 - rouge

5,36 € HT

Réf. fabricant : ZB4BW343 EAN-13 : 3389110889819 Réf. AE : SCHZB4BW343

ZB4BW343 : poussoir lumineux rouge pour arrêt et coupure d'urgence

Quand le bouton d'arrêt s'éclaire, l'information ne se limite plus à sa couleur : elle signale que l'état correspondant est actif. Le ZB4BW343 remplit ce rôle sur les fonctions d'arrêt et de coupure d'urgence.

Il s'agit d'une tête Ø22 mm à collerette métal chromé, à compléter d'un bloc de contact et d'un bloc lumineux LED. La façade tient l'IP66 et le montage se fait sur découpe standard.

Les caractéristiques du ZB4BW343

Rouge lumineux : arrêt et coupure d'urgence, avec indication d'état.
Éclairage LED : lumière franche, consommation réduite, peu de chaleur.
Deux fonctions, un perçage : commande et signalisation groupées.
Collerette métal chromé : résistance mécanique en façade.
Étanchéité IP66 : protection contre poussière et projections d'eau.
Gamme Harmony XB4 : associable aux blocs LED et de contact.

Questions et réponses

livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :: Tête de bouton
Type de bouton poussoir :: Affleurant lumineux
Gamme :: Harmony
Famille :: ZB4
Composition du mécanisme :: Sous ensemble
Trou de perçage :: 22mm
Indice de protection IP :: IP66
Matière :: Métal chromé
Couleur :: Rouge
Garantie :: 18 mois
Type de commande :: Rappel à ressort
PriceObservatory :: 0
Date disponibilité :: 2026-09-26T00:00+0100
Actif AMA-LER-CDI :: 0
Actif Manomano :: 0
Actif Ebay :: 0
Actif Castorama :: 0
Normes :: CEI 60947-1, CEI 60947-5-1, CEI 60947-5-4, CEI 60947-5-5, UL 508, CSA C22.2 No 14, JIS C8201-1, JIS C8201-5-1
Dimensions (H x L x P) :: 29 x 29 x 30mm
Durée de vie mécanique :: 10 000 000 cycles

Total

5.36 € HT

6.43 € TTC

Créez votre compte PRO et profitez d’avantages exclusifs

Demander un devis pour de plus grandes quantités

Description du ZB4BW343

La tête de bouton poussoir lumineux ZB4BW343 de la gamme Schneider Electric Harmony XB4 combine commande manuelle et éclairage LED dans un appareil Ø22 mm rouge, pour les fonctions d'arrêt et de coupure d'urgence.

Contextes d'emploi

Signalisation d'état marche/arrêt sur machines
Pupitres et postes de commande lumineux
Armoires électriques nécessitant une bonne lisibilité

Ce qu'il faut y ajouter

Cette tête lumineuse nécessite un bloc de contact (bloc de contact ZBE101 (1NO, vis-étrier) ou bloc de contact ZBE102 (1NF, vis-étrier)) et un bloc lumineux LED. Découvrez le module d'éclairage équivalent avec le corps de voyant LED ZB4BVB1 (24V AC/DC).

Caractéristiques techniques

Structure et éclairage

Type : bouton poussoir lumineux à LED, couleur rouge
Collerette : métal chromé
Éclairage LED basse consommation, longue durée
Montage : Ø22 mm

Performances et étanchéité

Étanchéité : IP66, IP67, IP69 et IP69K en face avant
Résistance aux chocs, poussières, projections d'eau et vibrations
Grande longévité mécanique pour un usage industriel intensif

Références comparables

Voir aussi le poussoir lumineux XB4BW36B5 (bleu, 24V) ou le bouton poussoir lumineux XB5AW31B5 (blanc, 24V).

Pourquoi choisir le bouton poussoir lumineux ZB4BW343 ?

Un arrêt qui se signale lui-même lève toute ambiguïté sur l'état de la machine. Explorez nos voyants lumineux et boutons poussoirs.
