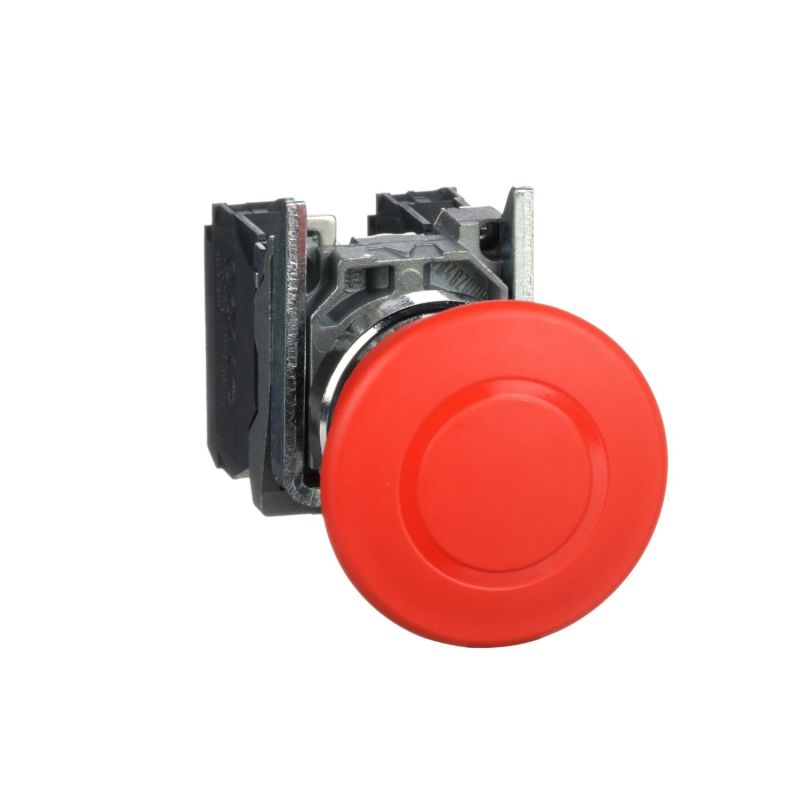

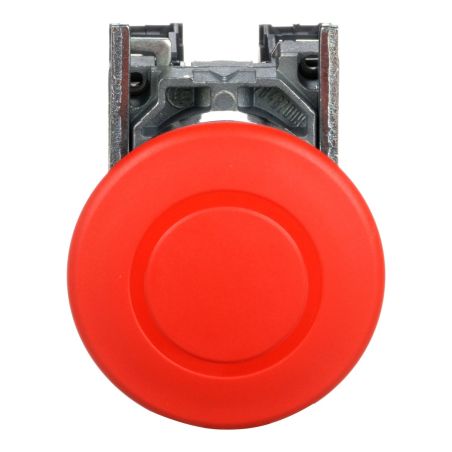

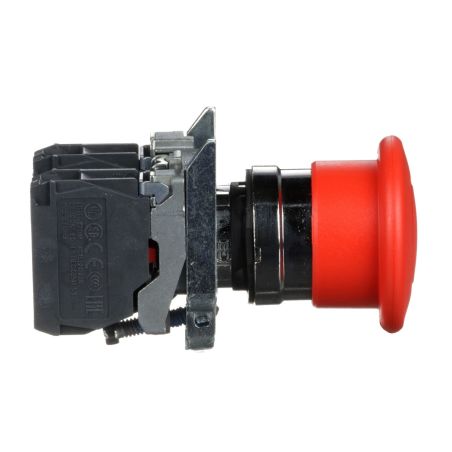

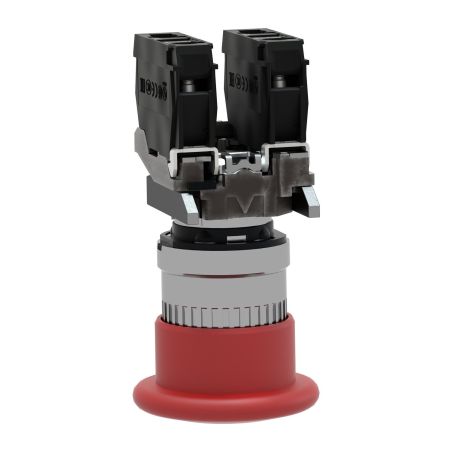

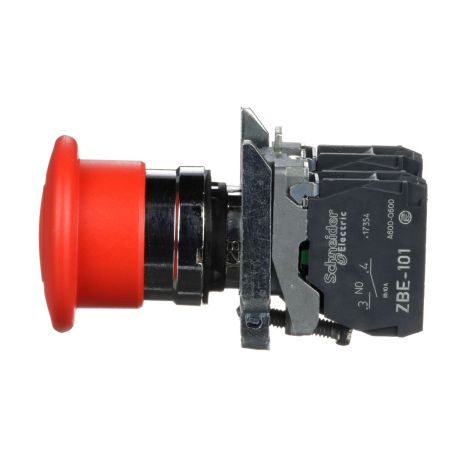

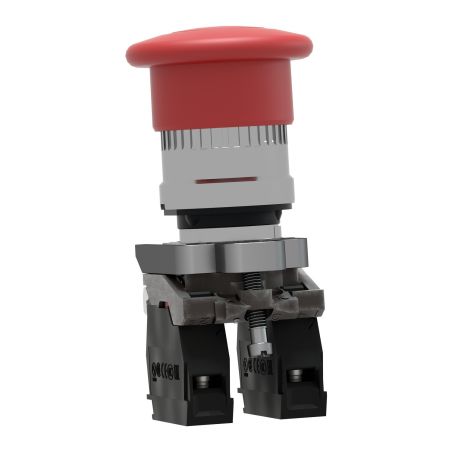

XB4BT845 Schneider - Harmony XB4 - Bouton arrêt urgence - Ø40 - pousser tirer- 1NO+1NF

* Image(s) non contractuelle(s)

Livraison sous 5 à 10 jours

XB4BT845 Schneider - Harmony XB4 - Bouton arrêt urgence - Ø40 - pousser tirer - 1NO+1NF

24,90 € HT

Réf. fabricant : XB4BT845 EAN-13 : 3389110891904 Réf. AE : SCHXB4BT845

XB4BT845 : arrêt d'urgence Ø40 à réarmement par traction, contacts 1NO+1NF

Une paume qui s'abat sur la tête champignon, et la machine s'arrête. Le XB4BT845 est dimensionné pour ce geste : tête rouge Ø40 mm, saillante, actionnable avec des gants ou du dos de la main, conforme à la norme EN ISO 13850.

Sa particularité tient au réarmement, qui se fait en tirant sur la tête. Le geste est volontaire et impossible à confondre avec un appui accidentel. Les contacts 1NO+1NF à ouverture positive garantissent que la coupure se produit même si un contact venait à se souder.

Ce que garantit le XB4BT845

Conformité EN ISO 13850 : la fonction d'arrêt d'urgence répond à la norme applicable.
Tête champignon rouge Ø40 : visible à distance, actionnable en aveugle.
Ouverture positive 1NO+1NF : la coupure ne dépend pas de l'état du contact.
Réarmement par traction : un geste distinct, qui interdit la remise en marche par mégarde.
IP66 et perçage Ø22 : tenue en milieu sévère et pose sur découpe standard.
Harmony XB4 : composants interchangeables avec le reste de la gamme.

Questions et réponses

livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :: Arrêt d'urgence
Type de bouton poussoir :: Coup de poing Ø40
Type de connexion :: Vis-étrier
Type de contact :: 1NO+1NF
Gamme :: Harmony
Famille :: XB4
Composition du mécanisme :: Appareillage complet
Trou de perçage :: 22mm
Indice de protection IP :: IP66
Matière :: Métal chromé
Garantie :: 18 mois
Type de commande :: Déclenchement et accrochage mécanique
PriceObservatory :: 0
Date disponibilité :: 2026-09-25T00:00+0100
Actif AMA-LER-CDI :: 0
Actif Manomano :: 0
Actif Ebay :: 0
Actif Castorama :: 0
Normes :: CEI 60947-1, CEI 60947-5-1, CEI 60947-5-4, CEI 60947-5-5, CEI 60204-1, CEI 60364-5-53, ISO 13850, UL 508, CSA C22.2 No 14, JIS C8201-1, JIS C8201-5-1
Durée de vie mécanique :: 300 000 cycles
Matière embase de fixation :: Zamak

Total

24.90 € HT

29.88 € TTC

Créez votre compte PRO et profitez d’avantages exclusifs

Demander un devis pour de plus grandes quantités

Le XB4BT845, appareil de sécurité avant tout

Le XB4BT845 de la gamme Schneider Harmony XB4 est un bouton coup de poing rouge Ø40 mm à tête champignon, prévu pour l'arrêt immédiat des machines et des lignes de production. Sa fonction d'arrêt d'urgence est conforme à l'EN ISO 13850.

Sur quels équipements l'installer

Machines-outils, convoyeurs et lignes de production
Pupitres de conduite et portes d'armoire
Postes nécessitant un arrêt accessible depuis plusieurs points

Intégration dans la chaîne de sécurité

Pour être pleinement efficace, un arrêt d'urgence doit couper l'alimentation de la machine. Le contact NF à ouverture positive du XB4BT845 est généralement câblé sur une bobine MX de déclenchement ou un relais de sécurité. Pour empêcher toute remise en marche non autorisée, il peut être associé à un kit de condamnation ZBZ3605 pour bouton d'arrêt d'urgence.

Conception et caractéristiques techniques

Mécanisme et raccordement

Type : bouton coup de poing à tête champignon Ø40 mm, rouge
Déclenchement : par pression ; réarmement par traction (pousser-tirer)

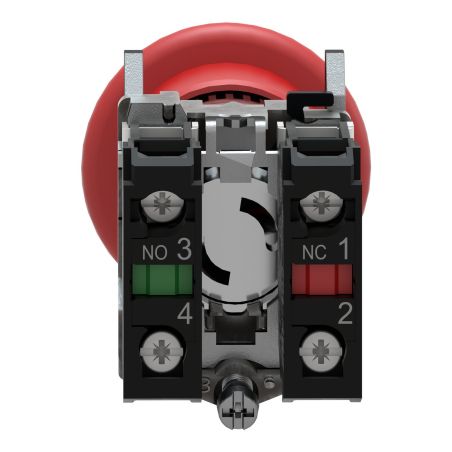

Contacts : 1NO + 1NF (1O+1F) à ouverture positive
Raccordement : borniers à vis-étrier
Montage : découpe Ø22 mm, compatible adaptateur Harmony XAPK

Environnement et données constructeur

Étanchéité : IP66, IP67, IP69 et IP69K
Température de fonctionnement : -40 à +70 °C
Indice de réparabilité constructeur : A
Empreinte carbone : 1 kg CO2 eq. (donnée constructeur)

Autres configurations

Variantes proches : le bouton d'arrêt d'urgence XB4BT842 (pousser-tirer, 1NO), le XB4BS8445 pousser-tourner (1NO+1NF), ou l'équivalent XB5AS8442 Harmony XB5.

Notre position sur ce modèle

Le pousser-tirer reste la référence quand on veut un réarmement franc et sans outil. Parcourez nos boutons d'arrêt d'urgence Schneider et coups de poing.
