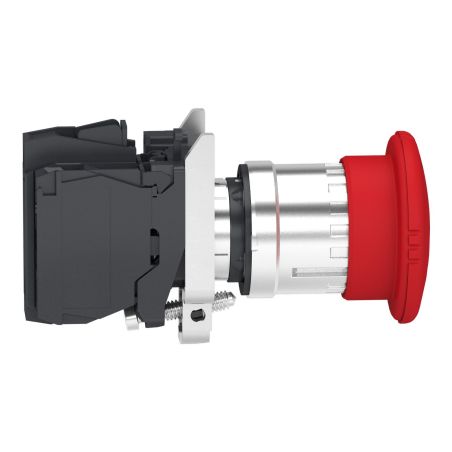

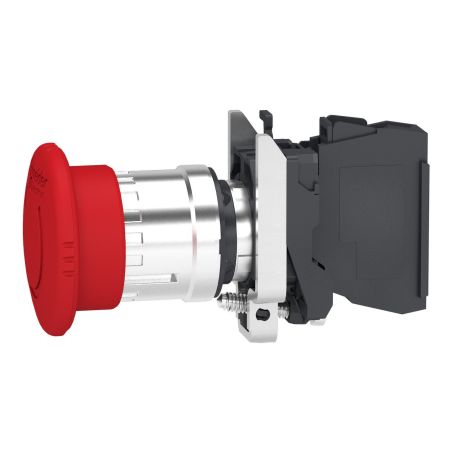

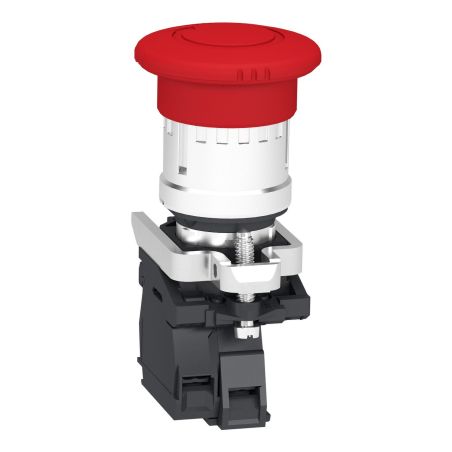

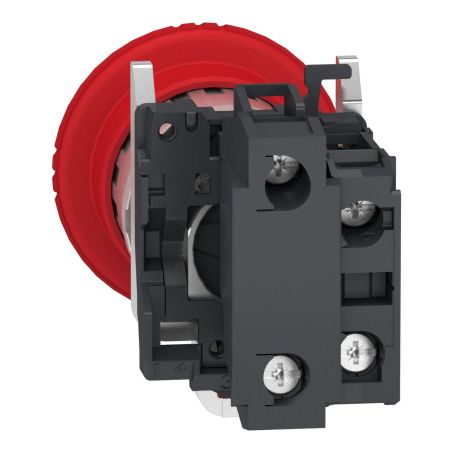

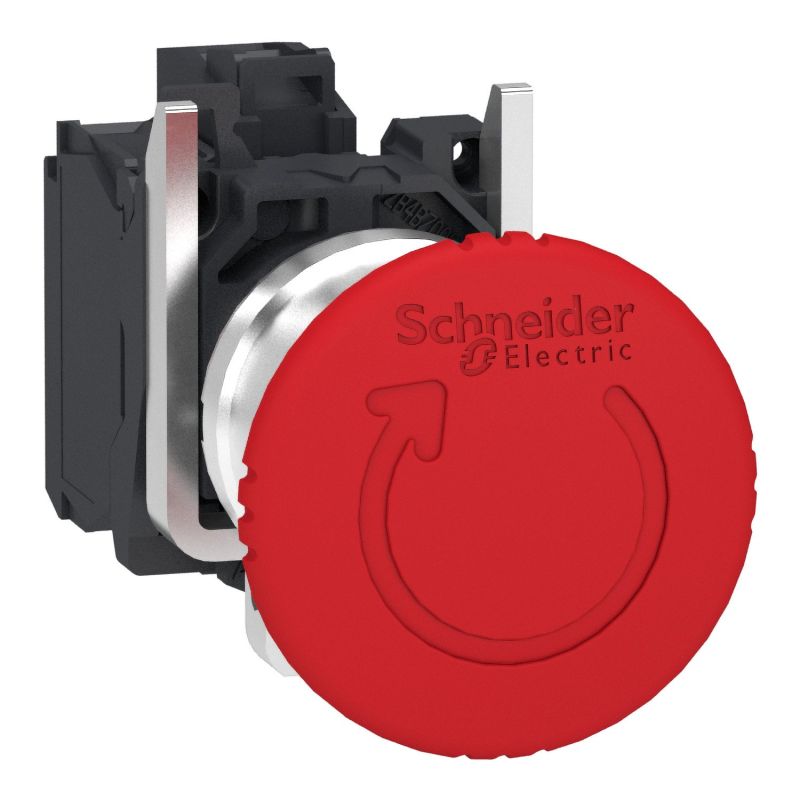

XB4BS84462 Schneider - Harmony XB4 - Bouton arrêt urgence - Ø40 - pousser tourner - 1NF+1NF - avec surveillance

* Image(s) non contractuelle(s)

Livraison sous 5 à 10 jours

XB4BS84462 Schneider - Harmony XB4 - Bouton arrêt urgence - Ø40 - pousser tourner - 1NF+1NF - avec surveillance

21,16 € HT

Réf. fabricant : XB4BS84462 EAN-13 : 3606481068743 Réf. AE : SCHXB4BS84462

XB4BS84462 : deux contacts NF auto-surveillés sur un même coup de poing Ø40

Certaines architectures de sécurité réclament deux canaux de coupure indépendants. Le XB4BS84462 les fournit d'origine avec ses contacts 1NF+1NF à ouverture positive, sans avoir à empiler des blocs supplémentaires derrière la platine.

Le réarmement s'opère par rotation de la tête champignon rouge Ø40 mm, et les contacts sont à auto-surveillance : un défaut d'accrochage entre la tête et le bloc est détecté. Le tout reste conforme à l'EN ISO 13850.

Ce que le XB4BS84462 permet

Double contact NF : deux voies de coupure sur un seul appareil.
Auto-surveillance : détection d'un mauvais accrochage entre tête et bloc.
Ouverture positive : la coupure s'impose mécaniquement.
Réarmement par rotation : geste délibéré, pas de remise en marche par accident.
Conformité EN ISO 13850 : fonction d'arrêt d'urgence normalisée.
IP66 et découpe Ø22 : intégration standard, tenue sévère.

Questions et réponses

livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :: Arrêt d'urgence
Type de bouton poussoir :: Coup de poing Ø40
Type de connexion :: Vis-étrier
Type de contact :: 1NO+1NF
Gamme :: Harmony
Famille :: XB4
Composition du mécanisme :: Appareillage complet
Trou de perçage :: 22mm
Indice de protection IP :: IP66
Matière :: Métal chromé
Garantie :: 18 mois
Type de commande :: Déclenchement et accrochage mécanique
PriceObservatory :: 0
Date disponibilité :: 2026-09-25T00:00+0100
Actif AMA-LER-CDI :: 0
Actif Manomano :: 0
Actif Ebay :: 0
Actif Castorama :: 0
Normes :: CEI 60947-1, CEI 60947-5-1, CEI 60947-5-4, CEI 60947-5-5, CEI 60204-1, CEI 60364-5-53, ISO 13850, UL 508, CSA C22.2 No 14, JIS C8201-1, JIS C8201-5-1
Durée de vie mécanique :: 300 000 cycles
Matière embase de fixation :: Zamak

Total

21.16 € HT

25.39 € TTC

Créez votre compte PRO et profitez d’avantages exclusifs

Demander un devis pour de plus grandes quantités

À quoi répond le XB4BS84462

Le XB4BS84462 est un bouton coup de poing rouge Ø40 mm à tête champignon de la gamme Schneider Harmony XB4, destiné à l'arrêt immédiat et sécurisé des machines. Sa fonction est conforme à l'EN ISO 13850.

Applications visées

Machines-outils, convoyeurs et lignes de production
Pupitres de conduite et portes d'armoire
Postes nécessitant un arrêt accessible depuis plusieurs points

Intégration dans la chaîne de sécurité

Pour couper l'alimentation, le contact NF est câblé sur une bobine MX de déclenchement ou un relais de sécurité. Empêchez toute remise en marche non autorisée avec un kit de condamnation ZBZ3605.

Caractéristiques

Commande et câblage

Type : coup de poing Ø40 mm rouge, pousser-tourner
Réarmement : par rotation (tourner)
Contacts : 1NF+1NF à ouverture positive
Raccordement : vis-étrier
Montage : découpe Ø22 mm
Contacts à auto-surveillance (détection d'un mauvais accrochage tête/bloc)

Tenue

Étanchéité : IP66, IP67, IP69 et IP69K
Température : -40 à +70 °C
Fonction d'arrêt d'urgence conforme EN ISO 13850

Alternatives

Variantes proches : le XB4BT842 (pousser-tirer, 1NO), le XB4BS8445 (pousser-tourner, 1NO+1NF), ou l'équivalent XB5AS8442 Harmony XB5.

Le bon usage

À privilégier dès que votre analyse de risque impose une redondance de coupure. Nos boutons d'arrêt d'urgence Schneider et coups de poing.

Dans la gamme XB4

Opérateur économique responsable

Schneider -
35 rue Joseph Monier
92500 Rueil-Malmaison

Type de produit :: Arrêt d'urgence
Type de bouton poussoir :: Coup de poing Ø40
Type de connexion :: Vis-étrier
Type de contact :: 1NO+1NF
Gamme :: Harmony
Famille :: XB4
Composition du mécanisme :: Appareillage complet
Trou de perçage :: 22mm
Indice de protection IP :: IP66
Matière :: Métal chromé
Garantie :: 18 mois
Type de commande :: Déclenchement et accrochage mécanique
Normes :: CEI 60947-1, CEI 60947-5-1, CEI 60947-5-4, CEI 60947-5-5, CEI 60204-1, CEI 60364-5-53, ISO 13850, UL 508, CSA C22.2 No 14, JIS C8201-1, JIS C8201-5-1
Durée de vie mécanique :: 300 000 cycles
Matière embase de fixation :: Zamak
