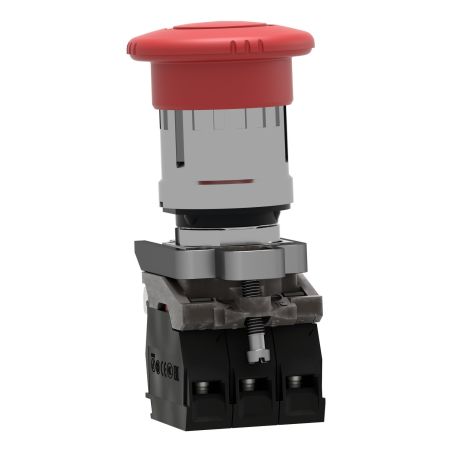

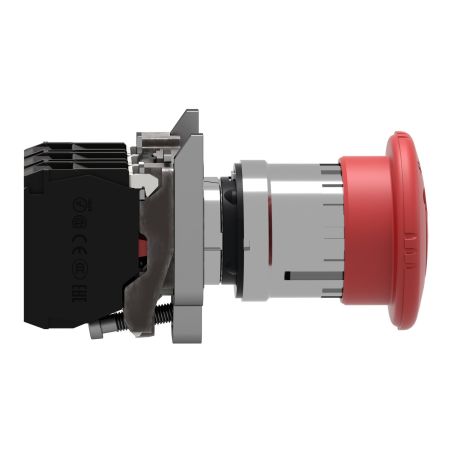

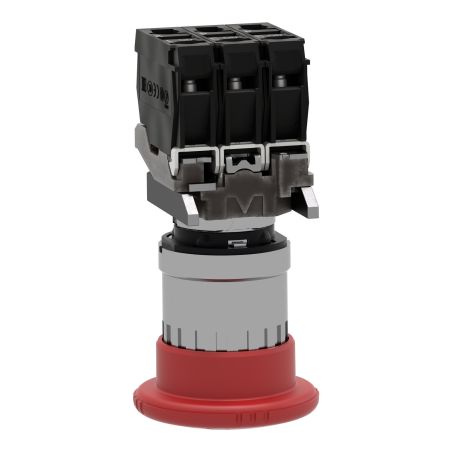

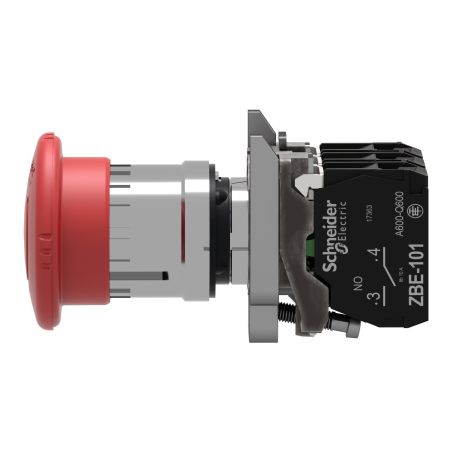

XB4BS84441 Schneider - Harmony XB4 - Bouton arrêt urgence - Ø40 - pousser tourner - 1NO+2NF

* Image(s) non contractuelle(s)

Livraison sous 5 à 10 jours

XB4BS84441 Schneider - Harmony XB4 - Bouton arrêt urgence - Ø40 - pousser tourner - 1NO+2NF

24,00 € HT

Réf. fabricant : XB4BS84441 EAN-13 : 3389110966244 Réf. AE : SCHXB4BS84441

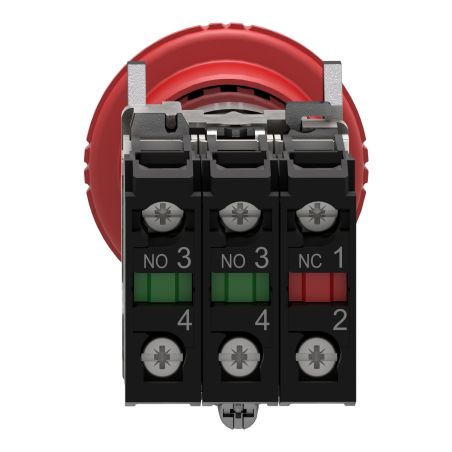

XB4BS84441 : coup de poing Ø40 à trois contacts, 1NO+2NF

Trois contacts sur un seul arrêt d'urgence. Les deux NF à ouverture positive assurent la coupure, tandis que le NO reste disponible pour ce que vous voulez en faire : remonter l'état du bouton à l'automate, allumer un voyant, tracer l'événement.

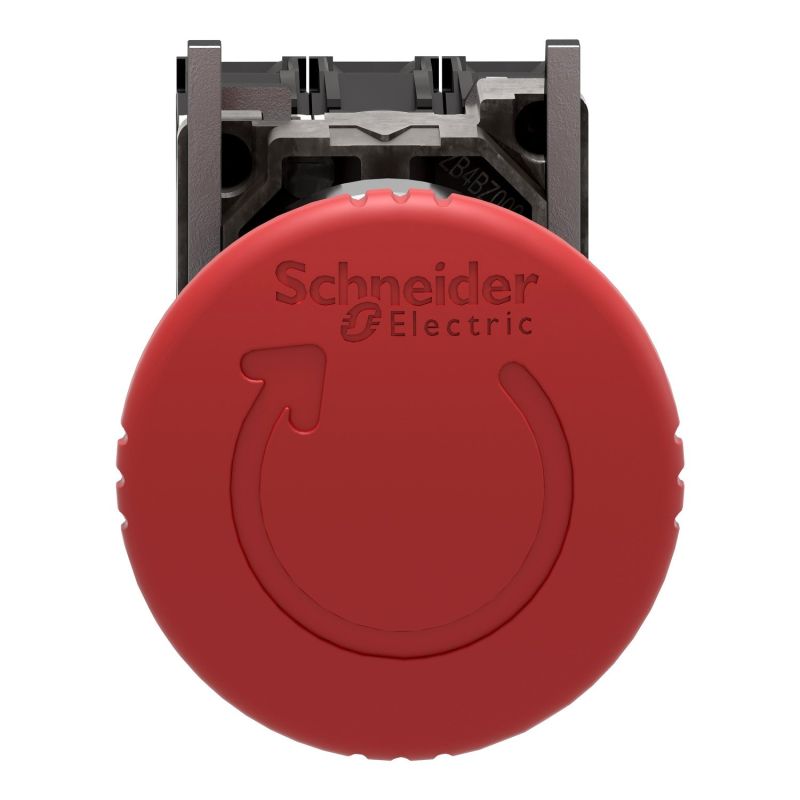

La tête champignon rouge Ø40 mm se déverrouille par rotation. L'appareil se monte sur un perçage Ø22 mm et satisfait à l'EN ISO 13850.

Les spécificités du XB4BS84441

Trois contacts d'origine : 1NO+2NF, sans bloc additionnel à câbler.
Deux NF à ouverture positive : double voie de coupure du circuit de sécurité.
Un NO disponible : report d'état vers l'automate ou la signalisation.
Réarmement par rotation : manœuvre volontaire, sans ambiguïté.
Conforme EN ISO 13850 : sécurité machine normalisée.
IP66, Ø22 mm : montage rapide et tenue en environnement difficile.

Questions et réponses

livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :: Arrêt d'urgence
Type de bouton poussoir :: Coup de poing Ø40
Type de connexion :: Vis-étrier
Type de contact :: 1NO+1NF
Gamme :: Harmony
Famille :: XB4
Composition du mécanisme :: Appareillage complet
Trou de perçage :: 22mm
Indice de protection IP :: IP66
Matière :: Métal chromé
Garantie :: 18 mois
Type de commande :: Déclenchement et accrochage mécanique
PriceObservatory :: 0
Date disponibilité :: 2026-09-25T00:00+0100
Actif AMA-LER-CDI :: 0
Actif Manomano :: 0
Actif Ebay :: 0
Actif Castorama :: 0
Normes :: CEI 60947-1, CEI 60947-5-1, CEI 60947-5-4, CEI 60947-5-5, CEI 60204-1, CEI 60364-5-53, ISO 13850, UL 508, CSA C22.2 No 14, JIS C8201-1, JIS C8201-5-1
Durée de vie mécanique :: 300 000 cycles
Matière embase de fixation :: Zamak

Total

24.00 € HT

28.80 € TTC

Créez votre compte PRO et profitez d’avantages exclusifs

Demander un devis pour de plus grandes quantités

Présentation du XB4BS84441

Ce bouton coup de poing rouge Ø40 mm à tête champignon appartient à la gamme Schneider Harmony XB4. Le XB4BS84441 arrête immédiatement machines et lignes de production, avec une fonction conforme à l'EN ISO 13850.

Où on le rencontre

Machines-outils, convoyeurs et lignes de production
Pupitres de conduite et portes d'armoire
Postes nécessitant un arrêt accessible depuis plusieurs points

Intégration dans la chaîne de sécurité

Pour couper l'alimentation, le contact NF est câblé sur une bobine MX de déclenchement ou un relais de sécurité. Empêchez toute remise en marche non autorisée avec un kit de condamnation ZBZ3605.

Données techniques

Actionnement

Type : coup de poing Ø40 mm rouge, pousser-tourner
Réarmement : par rotation (tourner)
Contacts : 1NO+2NF à ouverture positive
Raccordement : vis-étrier
Montage : découpe Ø22 mm

Environnement

Étanchéité : IP66, IP67, IP69 et IP69K
Température : -40 à +70 °C
Fonction d'arrêt d'urgence conforme EN ISO 13850

Variantes

Variantes proches : le XB4BT842 (pousser-tirer, 1NO), le XB4BS8445 (pousser-tourner, 1NO+1NF), ou l'équivalent XB5AS8442 Harmony XB5.

Notre lecture

Le contact NO supplémentaire évite bien des acrobaties de câblage quand l'automate doit savoir qu'un arrêt a été déclenché. Découvrez nos boutons d'arrêt d'urgence Schneider et coups de poing.
