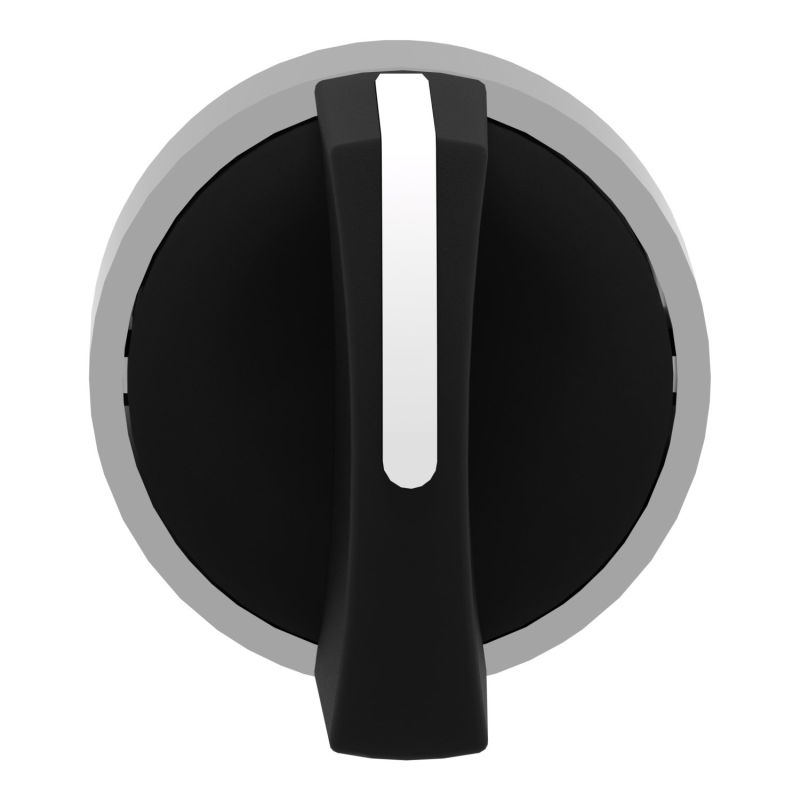

ZB4BD7 Schneider - Harmony XB4 - tête bouton tournant à manette - Ø22 - 3 position à rappel - noir

* Image(s) non contractuelle(s)

Livraison sous 5 à 10 jours

ZB4BD7 Schneider - Harmony XB4 - tête bouton tournant à manette - Ø22 - 3 position à rappel - noir

7,74 € HT

Réf. fabricant : ZB4BD7 EAN-13 : 3389110889017 Réf. AE : SCHZB4BD7

Tête ZB4BD7 : la partie visible d'un sélecteur XB4 trois positions à rappel

Le ZB4BD7 n'est pas un appareil complet : c'est la tête de commande, la pièce qui traverse la platine et que l'opérateur manœuvre. Sa manette noire couvre trois positions à rappel, autrement dit elle revient au centre dès qu'on la relâche.

Pour fonctionner, elle réclame un bloc de contact, vendu à part. Ce découpage laisse le choix du nombre et du type de contacts au moment du câblage. La tête se fixe sur un perçage Ø22 mm, avec une collerette en métal chromé et une étanchéité IP66 en façade.

Les caractéristiques de la tête ZB4BD7

Trois positions à rappel : retour au neutre garanti par ressort.
Manette de préhension : manœuvre franche, position lisible de loin.
Collerette métal chromé : la finition et la résistance propres à la série XB4.
Contacts à choisir : vous composez l'appareil selon votre schéma.
Perçage Ø22 mm : cote standard, sans adaptation de platine.
Série Harmony XB4 : compatible avec les corps et blocs de la gamme.

Questions et réponses

livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :: Bouton tournant
Gamme :: Harmony
Famille :: ZB4
Composition du mécanisme :: Sous ensemble
Trou de perçage :: 22mm
Indice de protection IP :: IP66
Couleur :: Noir
Garantie :: 18 mois
PriceObservatory :: 0
Date disponibilité :: 2026-09-25T00:00+0100
Actif AMA-LER-CDI :: 0
Actif Manomano :: 0
Actif Ebay :: 0
Actif Castorama :: 0

Total

7.74 € HT

9.29 € TTC

Créez votre compte PRO et profitez d’avantages exclusifs

Demander un devis pour de plus grandes quantités

Le rôle de cette tête de commande

La tête de bouton tournant ZB4BD7 appartient à la gamme Schneider Electric Harmony XB4. Sélecteur rotatif Ø22 mm à manette noire, elle propose trois positions à rappel et sert à choisir un mode de fonctionnement sur un pupitre ou une armoire.

Ce qu'elle permet de faire

Sélection de modes sur machines et automatismes
Bascule manuel/automatique d'un process
Pupitres, coffrets et armoires industriels

Un composant à compléter pour fonctionner

Cette tête seule s'associe à un bloc de contact pour être fonctionnelle : bloc de contact ZBE102 (1NO, vis-étrier) et/ou bloc de contact ZBE101 (1NF, vis-étrier), sur embase nue ZB4BZ009.

Conception et caractéristiques techniques

Structure

Type : bouton tournant à manette (noir)
Manœuvre : 3 positions à rappel
Collerette : métal chromé
Montage : Ø22 mm

Performances et étanchéité

Étanchéité : IP66, IP67, IP69 et IP69K en face avant
Résistance aux chocs, poussières, projections d'eau et vibrations
Grande longévité mécanique pour un usage industriel intensif

Si vous cherchez un appareil complet

Plutôt que d'assembler, vous pouvez partir du bouton tournant à manette XB4BD21 (2 positions, 1NO), livré prêt à câbler, ou du XB5AD25 (2 positions, 1NO+1NF).

Notre avis sur le ZB4BD7

La solution à retenir quand le nombre de contacts n'est pas encore arrêté au moment de la commande. Parcourez nos boutons tournants et sélecteurs de position.
