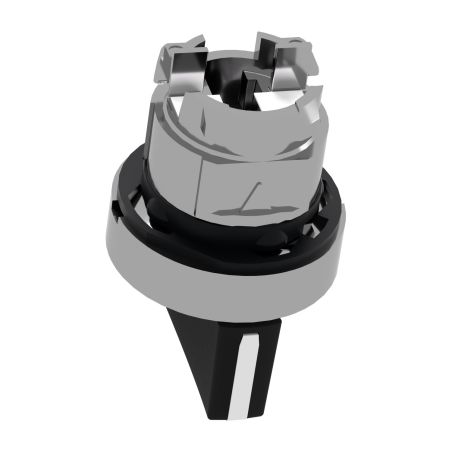

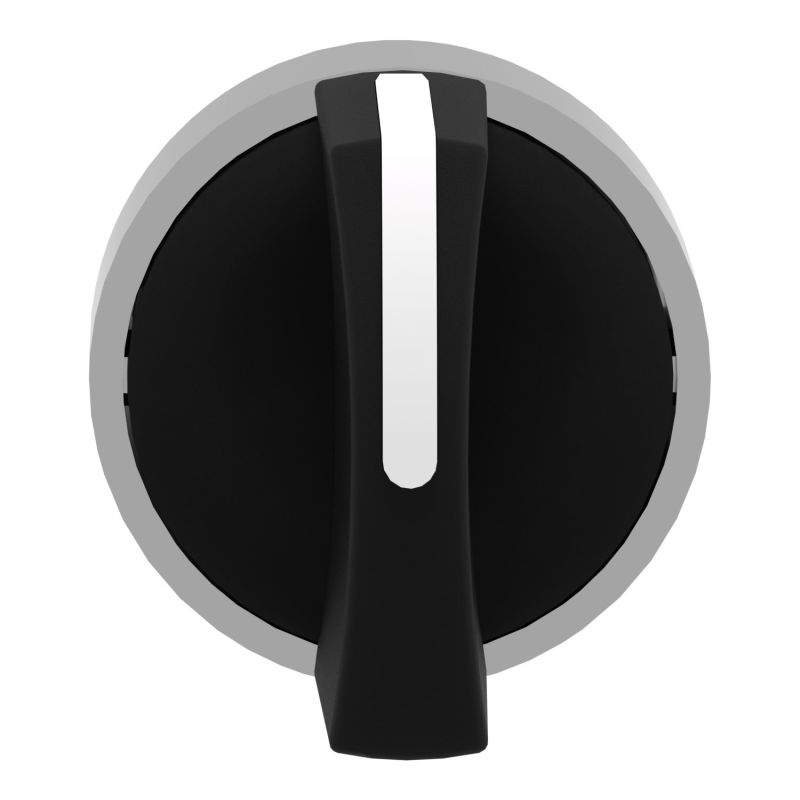

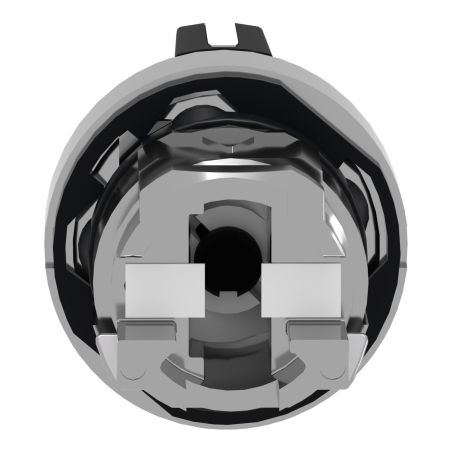

ZB4BD8 Schneider - Harmony XB4 - tête bouton tournant à manette - Ø22 - 3 position à rappel - noir

* Image(s) non contractuelle(s)

Livraison sous 5 à 10 jours

ZB4BD8 Schneider - Harmony XB4 - tête bouton tournant à manette - Ø22 - 3 position à rappel - noir

7,66 € HT

Réf. fabricant : ZB4BD8 EAN-13 : 3389110889000 Réf. AE : SCHZB4BD8

ZB4BD8, tête de commutateur à manette Ø22 pour montage composé XB4

Cette référence désigne uniquement la partie manœuvrable d'un sélecteur Harmony XB4 : une manette noire à trois positions à rappel, montée sur une collerette en métal chromé. Le bloc de contact qui traduit le mouvement en signal électrique se commande séparément.

Le principe est celui de toute la série XB4 : une découpe Ø22 mm, une tête clipsée par l'avant, un corps derrière la platine, et une façade qui tient l'IP66.

Ce qui caractérise le ZB4BD8

Manœuvre à rappel sur trois positions : la manette ne reste jamais engagée.
Commande par manette : geste naturel, repérage visuel immédiat.
Métal chromé : collerette résistante, aspect soigné en façade.
Assemblage libre : bloc de contact choisi selon le besoin réel.
Montage Ø22 mm : pose directe sur une platine au standard.
Univers Harmony XB4 : pièces communes à toute la gamme.

Questions et réponses

livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :: Bouton tournant
Gamme :: Harmony
Famille :: ZB4
Composition du mécanisme :: Sous ensemble
Trou de perçage :: 22mm
Couleur :: Noir
Garantie :: 18 mois
PriceObservatory :: 0
Date disponibilité :: 2026-09-26T00:00+0100
Actif AMA-LER-CDI :: 0
Actif Manomano :: 0
Actif Ebay :: 0
Actif Castorama :: 0

Total

7.66 € HT

9.19 € TTC

Créez votre compte PRO et profitez d’avantages exclusifs

Demander un devis pour de plus grandes quantités

Description du ZB4BD8

Le ZB4BD8 est une tête de bouton tournant Ø22 mm à manette noire, issue de la gamme Schneider Electric Harmony XB4, dotée de trois positions à rappel. Elle constitue l'interface opérateur d'un sélecteur de modes sur pupitre ou armoire de commande.

Domaines d'emploi

Choix d'un mode de fonctionnement sur automatisme
Commande manuel/automatique de process
Pupitres, coffrets et armoires industriels

Un composant à compléter pour fonctionner

Cette tête seule s'associe à un bloc de contact pour être fonctionnelle : bloc de contact ZBE102 (1NO, vis-étrier) et/ou bloc de contact ZBE101 (1NF, vis-étrier), sur embase nue ZB4BZ009.

Conception et caractéristiques techniques

Structure

Type : bouton tournant à manette (noir)
Manœuvre : 3 positions à rappel
Collerette : métal chromé
Montage : Ø22 mm

Performances et étanchéité

Étanchéité : IP66, IP67, IP69 et IP69K en face avant
Résistance aux chocs, poussières, projections d'eau et vibrations
Grande longévité mécanique pour un usage industriel intensif

Versions prêtes à câbler

Si l'assemblage ne vous intéresse pas, le bouton tournant à manette XB4BD21 (2 positions, 1NO) et le XB5AD25 (2 positions, 1NO+1NF) arrivent complets.

Faut-il le choisir

Oui, dès lors que vous standardisez vos têtes et que vous adaptez les contacts machine par machine. Voir tous nos boutons tournants et sélecteurs de position.
