Les coupures de courant peuvent être problématiques, que ce soit pour un particulier souhaitant sécuriser son installation électrique ou un professionnel devant garantir le bon fonctionnement de son activité. C’est là qu’intervient l’inverseur de source automatique, un dispositif essentiel pour assurer une continuité d’alimentation en basculant automatiquement entre le réseau principal (ENEDIS) et une source secondaire, comme un groupe électrogène.
Grâce à cette automatisation, il n’est plus nécessaire d’intervenir manuellement en cas de panne : l’inverseur de source détecte l’interruption de courant et bascule instantanément vers l’alimentation de secours. Cela permet d’éviter des désagréments comme la perte de données informatiques, l’arrêt d’équipements industriels ou encore la coupure d’appareils essentiels dans une maison.
Un inverseur de source est un dispositif électrique permettant de basculer l’alimentation d’un circuit entre deux sources d’énergie distinctes. Il est principalement utilisé pour garantir la continuité de l’alimentation électrique en cas de coupure du réseau principal (ENEDIS), en commutant automatiquement ou manuellement vers une source de secours, comme un groupe électrogène ou un onduleur.
Ce système est particulièrement utile pour éviter les interruptions de courant qui pourraient entraîner des désagréments ou des pertes importantes, notamment dans les secteurs professionnels et industriels.
La différence entre un inverseur de source manuel et automatique
Il existe deux types d’inverseurs de source :
L’inverseur de source manuel
Nécessite une intervention humaine pour effectuer le basculement entre les sources d’énergie.
Solution économique et simple à installer.
Convient aux applications où une coupure de courant temporaire n’a pas de conséquences majeures (ex. : résidence secondaire, petit atelier).
L’inverseur de source automatique
Détecte la panne du réseau principal et bascule automatiquement vers la source de secours.
Garantit une transition rapide et sécurisée sans intervention manuelle.
L’inverseur de source automatique est donc la solution privilégiée pour les environnements où une coupure de courant peut provoquer des pertes financières, des interruptions d’activité ou des risques pour la sécurité.
Les applications courantes
L’utilisation d’un inverseur de source est indispensable dans plusieurs domaines :
Habitat résidentiel
Assurer l’alimentation d’une maison équipée d’un groupe électrogène en cas de panne prolongée.
Maintenir en fonctionnement les équipements sensibles comme le chauffage, la domotique ou les systèmes de surveillance.
Industrie et tertiaire
Garantir l’alimentation des machines et des systèmes informatiques critiques.
Éviter les interruptions de production qui pourraient entraîner des pertes importantes.
Bâtiments sensibles (hôpitaux, data centers, infrastructures publiques)
Assurer un fonctionnement sans interruption des équipements médicaux et informatiques.
Prévenir tout risque lié à une panne d’électricité, notamment dans les établissements de santé où des vies peuvent être en jeu.
Ainsi, que ce soit pour sécuriser une installation domestique, garantir la continuité d’activité d’une entreprise ou protéger des infrastructures critiques, l’inverseur de source joue un rôle clé dans la gestion des alimentations électriques de secours.
Comment fonctionne un inverseur de source automatique ?
Un inverseur de source automatique permet de basculer automatiquement l’alimentation électrique d’un bâtiment ou d’un équipement en cas de coupure du réseau principal (ENEDIS). Ce dispositif est particulièrement utile pour les installations nécessitant une alimentation continue, comme les habitations équipées d’un groupe électrogène, les entreprises ou les infrastructures sensibles.
Le principe de fonctionnement
L’inverseur de source automatique est conçu pour surveiller en permanence l’état du réseau principal. Son fonctionnement suit généralement ces étapes :
Alimentation normale : tant que le réseau ENEDIS fournit du courant, l’inverseur maintient l’installation connectée à cette source principale.
Détection de la panne : dès qu’une coupure de courant est détectée, l’inverseur enclenche le processus de commutation.
Mise en route de la source secondaire : si un groupe électrogène est utilisé comme source de secours, l’inverseur envoie un signal pour démarrer automatiquement le groupe.
Basculement sécurisé : une fois que la tension de la source secondaire est stable, l’inverseur de source bascule l’installation sur cette alimentation de secours.
Retour à la normale : lorsque le réseau principal est rétabli, l’inverseur détecte le retour du courant, attend une stabilisation, puis rebranche l’installation sur ENEDIS avant d’éteindre la source de secours.
Ce fonctionnement garantit une transition fluide et sécurisée, évitant ainsi tout risque d’endommagement des équipements électriques.
Le rôle clé du contacteur inverseur et des commandes déportées
Un contacteur inverseur est un dispositif électrique permettant d’assurer le basculement sécurisé entre deux sources d’alimentation. Dans une installation avec un inverseur de source automatique, l’utilisation de contacteurs inverseurs apporte plusieurs avantages :
Automatisation du basculement : plus besoin d’intervention manuelle, tout se fait instantanément.
Fiabilité et sécurité : les contacteurs assurent une transition sans court-circuit entre les sources.
Adaptabilité : compatible avec des installations monophasées ou triphasées, selon les besoins.
Grâce à ces contacteurs, l’inverseur de source automatique devient une solution robuste et performante, idéale pour assurer la continuité de l’alimentation électrique sans risque de coupure prolongée.
Les différents types d’inverseurs de source
Il existe plusieurs types d’inverseurs de source adaptés à différentes configurations électriques. Le choix entre un inverseur de source monophasé et un inverseur de source triphasé, ainsi que entre un modèle manuel ou automatique, dépend des besoins spécifiques de l’installation.
L'inverseur de source monophasé
Un inverseur de source monophasé est conçu pour les installations utilisant une alimentation 230V en monophasé, ce qui est le cas de la plupart des habitations et des petits locaux professionnels.
Les caractéristiques :
Alimente les équipements domestiques classiques (éclairage, électroménager, chauffage, etc.).
Fonctionne avec un groupe électrogène monophasé en cas de coupure.
Installation simple et économique.
Exemple d’utilisation : Un particulier souhaitant assurer l’alimentation de sa maison en cas de panne peut installer un inverseur de source monophasé pour basculer automatiquement vers un groupe électrogène de secours.

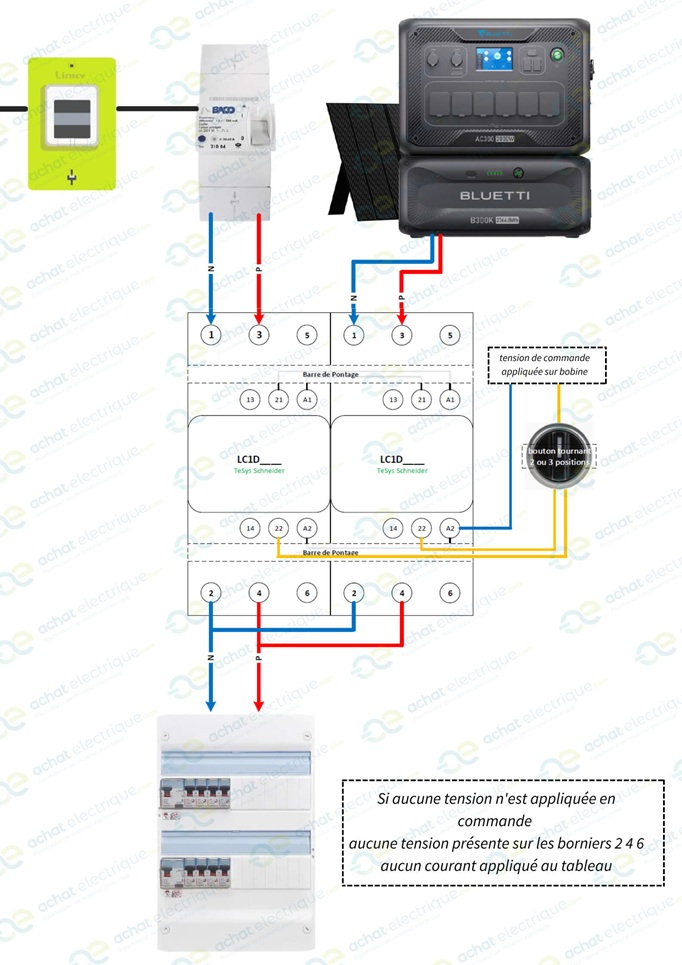

Schéma de raccordement deux contacteurs LC1D avec un kit LAD9R1V
L'inverseur de source triphasé
Un inverseur de source triphasé est destiné aux installations nécessitant une alimentation 400V en triphasé, généralement utilisées dans l’industrie, les commerces et certains bâtiments tertiaires.
Les caractéristiques :
Conçu pour les équipements nécessitant une puissance plus élevée (machines industrielles, moteurs électriques, pompes, etc.).
Compatible avec des groupes électrogènes triphasés.
Permet de gérer des charges déséquilibrées entre les phases.
Exemple d’utilisation : Une entreprise disposant de machines de production ne peut pas se permettre une coupure d’alimentation. Un inverseur de source triphasé garantit la continuité de fonctionnement en cas de panne du réseau principal.
L'inverseur de source manuel vs. automatique : les avantages et les inconvénients
En fonction des besoins, le choix entre un inverseur manuel et automatique dépend du niveau de sécurité souhaité et de l’impact d’une éventuelle coupure d’alimentation.
Pourquoi choisir un inverseur de source Schneider ?
Lorsqu’il s’agit de garantir une alimentation électrique fiable et sécurisée, le choix du matériel est essentiel. Schneider Electric, leader dans le domaine des équipements électriques, propose des solutions performantes et adaptées aussi bien aux particuliers qu’aux professionnels.
Grâce à leur conception robuste et leur compatibilité avec diverses configurations, les inverseurs de source Schneider sont particulièrement appréciés pour leur fiabilité, leur sécurité et leur facilité d’intégration.
La gamme d’inverseurs de source Schneider Electric
Schneider Electric propose une large gamme de solutions pour assurer la continuité d’alimentation en cas de panne du réseau principal. Ces solutions sont basées sur des contacteurs inverseurs, qui jouent un rôle clé dans le basculement entre deux sources d’énergie.
Parmi ces solutions, les contacteurs LC2D et LC1D sont particulièrement recommandés pour les installations avec inverseur de source automatique.
Focus sur les contacteurs Schneider LC2D et LC1D + kit de montage
Les contacteurs LC1D et LC2D de Schneider Electric sont des solutions fiables pour assurer le basculement entre deux sources d’alimentation en toute sécurité. Selon l’installation et le besoin, vous pouvez soit assembler deux LC1D avec un kit de montage, soit opter directement pour un LC2D, qui intègre déjà cette configuration.
Contacteur LC1D (x2) + kit de montage
Contacteur électromagnétique robuste et performant.
Comprend deux petits contacteurs, qui une fois assemblés avec le kit de montage, assurent un fonctionnement équivalent à un LC2D.
Convient aux installations nécessitant une solution modulaire et évolutive.
Contacteur inverseur LC2D
Modèle déjà assemblé, prêt à l’emploi pour le basculement sécurisé entre deux sources.
Intègre le système de verrouillage mécanique, empêchant l’activation simultanée des deux sources (évite tout risque de court-circuit).
Solution plus rapide à installer que le LC1D avec kit.

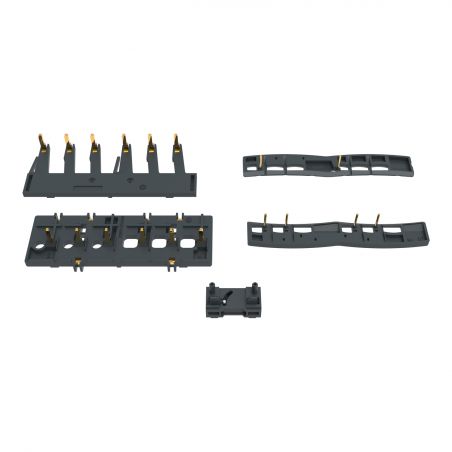

Kit de montage Schneider
Permet d’assembler deux contacteurs LC1D pour former une configuration équivalente à un LC2D.
Offre une compatibilité parfaite avec les tableaux électriques standards.
L’installation d’un inverseur de source automatique nécessite un câblage précis et sécurisé, en particulier lorsqu’il est associé à des contacteurs Schneider LC2D et LC1D.
Attention : Toute manipulation électrique comporte des risques. Il est fortement recommandé de faire appel à un électricien qualifié pour une installation conforme et sécurisée.
Exemples d’utilisation et cas pratiques
Un inverseur de source pour groupe électrogène est une solution efficace pour garantir une alimentation électrique continue en cas de coupure du réseau principal. Que ce soit pour un particulier, un commerce ou une industrie, cet équipement permet d’éviter les interruptions d’activité et d’assurer la sécurité des installations électriques.
Voici trois cas concrets d’utilisation d’un inverseur de source automatique :
Cas n°1 : Un particulier sécurise son alimentation avec un groupe électrogène
Cas n°2 : Un commerçant évite des pertes grâce à un inverseur de source
Cas n°3 : Une entreprise industrielle assure la continuité de sa production
Pourquoi un inverseur de source est indispensable dans ces cas ?
Continuité d’activité : évite les interruptions qui peuvent causer des pertes financières ou matérielles.
Automatisation : plus besoin d’une intervention humaine pour basculer vers la source de secours.
Sécurité et conformité : assure un transfert d’énergie sécurisé entre le réseau principal et le groupe électrogène.
Que ce soit pour un usage résidentiel, commercial ou industriel, un inverseur de source pour groupe électrogène est un investissement essentiel pour garantir une alimentation fiable et ininterrompue.
Inverseur de source automatique : quelle solution choisir ?
Un inverseur de source automatique est un équipement indispensable pour garantir une alimentation électrique continue, que ce soit dans un cadre résidentiel, commercial ou industriel. Grâce à lui, les coupures de courant ne sont plus une source de stress : l’inverseur bascule automatiquement vers une source de secours, comme un groupe électrogène, assurant ainsi sécurité et continuité d’activité.
Si vous recherchez un inverseur de source fiable et performant, Schneider Electric est un choix incontournable.
1.Je voudrais basculer la pompe a chaleur du compteur jour vers le compteur nuit.
Avez vous un inverseur a me proposer.
2.De plus je voudrais assurer le courant sur un volet électrique en cas de coupure.
Merci de votre aide
049-369-4576
Pierre Albrecq
Répondu par :
Antoine, Achat Electrique
Sur 02/02/2026
Bonjour,
Merci pour votre message et pour ces précisions.
Pour alimenter automatiquement votre pompe à chaleur en heures creuses (compteur nuit), la solution adaptée est l’installation d’un contacteur jour/nuit (aussi appelé contacteur heures pleines / heures creuses).
Ce dispositif permet :
- de basculer automatiquement l’alimentation électrique en fonction des plages heures creuses,
- de réduire la consommation en heures pleines,
- tout en conservant une installation sécurisée et conforme.
Le choix du contacteur dépendra principalement de la puissance de votre pompe à chaleur (intensité en ampères). Nous pourrons vous orienter vers un modèle compatible (ex. Schneider ou Legrand) dès que cette information sera connue.
Maintien de l’alimentation d’un volet électrique en cas de coupure
Pour assurer le fonctionnement d’un volet électrique lors d’une coupure de courant, il existe deux solutions courantes :
- Un onduleur (UPS) : il permet d’alimenter temporairement le volet afin de pouvoir l’ouvrir ou le fermer en toute sécurité.
- Un système de secours par batterie, parfois intégré selon le type de motorisation du volet.
Là aussi, le choix dépendra du type de moteur du volet et de la durée d’autonomie souhaitée.
Si vous le souhaitez, nous pouvons affiner notre recommandation.
N’hésitez pas à nous préciser :
la puissance ou l’intensité de votre pompe à chaleur,
la marque ou le type de motorisation du volet électrique.
Vous pouvez également nous contacter directement par téléphone, nous serons ravis de vous accompagner dans votre projet : 02 99 69 69 41 (appel gratuit). Nous sommes basés en Bretagne, à côté de Rennes.
Bien cordialement,
L’équipe Achat-Électrique
Achat: Inverseur de source automatique
Par :Arthur Ced NIETEKASur 13/12/2025
Bonjour cher M/Mme
Je suis Arthur Ced NIETEKA, promoteur de Startup: T-AC Energy
Et je suis interressé par la gamme de vos inverseurs de source automatique (triphasé & monophasé.
Cordialement,
Répondu par :
Antoine, Achat Electrique
Sur 15/12/2025
Bonjour Monsieur NIETEKA,
Merci pour votre message et pour l’intérêt que vous portez à notre gamme d’inverseurs de source automatiques, en monophasé comme en triphasé.
Nous proposons plusieurs solutions adaptées aux besoins des professionnels, que ce soit pour des installations résidentielles, tertiaires ou industrielles (secours groupe électrogène, continuité d’alimentation, bascule réseau/groupe, etc.), avec des marques reconnues pour leur fiabilité.
Pour vous orienter précisément vers le bon modèle (calibre, type de commande, application), nous vous invitons à nous contacter directement :
- via notre service client
- ou en nous précisant vos besoins techniques (puissance, monophasé/triphasé, usage prévu).
Nos experts se feront un plaisir de vous accompagner dans votre projet.
L’équipe Achat-Électrique
Inverseur de source auto (montage 2 contacteurs)
Par :Leo Sur 29/10/2025
Bonjour,
je souhaite faire le montage dans un van,
le 230V passerait d'un onduleur au secteur quand ce dernier est branché.
Je me demandais s'il y a superposition des deux tensions de sources différentes pendant un instant avec ce système ?
merci d'avance
Répondu par :
Antoine, Achat Electrique
Sur 07/11/2025
Bonjour Léo,
Merci pour votre message et pour l’intérêt porté à notre article sur les inverseurs de source automatiques.
Dans un montage à 2 contacteurs, bien conçu et correctement câblé, il ne doit jamais y avoir de superposition de tension entre les deux sources (secteur et onduleur).
Le principe même de l’inverseur est d’assurer une commutation avec verrouillage mécanique et/ou électrique entre les deux circuits. Autrement dit, un contacteur se désactive avant que l’autre ne se ferme, évitant tout risque de renvoi de tension d’une source vers l’autre.
Dans votre cas (installation dans un van entre un onduleur et le secteur 230 V), il est important de :
Utiliser deux contacteurs interverrouillés électriquement et mécaniquement,
Prévoir un délai de commutation pour garantir la séparation complète des circuits,
Vérifier que la mise à la terre et la protection différentielle sont conformes à la norme NF C 15-100 (et à ses adaptations pour véhicules aménagés).
Si vous souhaitez une solution plus compacte et sécurisée, vous pouvez aussi envisager un inverseur de source automatique prêt à câbler, qui intègre déjà la logique de commande et le verrouillage des sources.
? N’hésitez pas à nous contacter : nos experts basés en Bretagne vous répondront avec plaisir pour vous conseiller sur le choix du matériel ou le câblage.
? 02 99 69 69 41
✉️ [email protected] L’équipe Achat-Électrique.com
demande info sur branchement
Par :Lefort jen pierreSur 23/10/2025
bonjour, je voudrais si possible une info, sur votre schéma, de l' inverseur de source mono A9C20868, j'ai branché comme sur le schéma, mais lorsque coupe mes batteries Ecoflow ( source 2 )sortie AC 220v, avec la bobine de contacteur , ( pour rebasculer sur la source 1 ) cela me fait disjoncter le contacteur de la prise sur mon tableau .
merci pour une réponse
Jean Pierre
Répondu par :
Antoine, Achat Electrique
Sur 07/11/2025
Bonjour Jean-Pierre,
Merci pour votre message et pour la confiance accordée à nos schémas et produits.
Le comportement que vous décrivez — disjonction lors du basculement de la source 2 (Ecoflow) vers la source 1 — peut provenir de plusieurs causes possibles :
- un retour de tension résiduelle de la sortie AC de l’Ecoflow vers la bobine du contacteur,
- un mauvais câblage du commun ou du neutre entre les deux sources,
- ou encore un manque d’isolement complet entre les deux circuits (secteur et onduleur).
Sur l’inverseur de source Legrand A9C20868, il est essentiel que les deux circuits soient totalement séparés : aucun neutre ou phase ne doit être commun.
La bobine du contacteur doit être alimentée uniquement par la source active, et protégée par un contact auxiliaire ou relais évitant tout renvoi de tension lors de la commutation.
Pour un système associant une batterie Ecoflow (ou tout autre onduleur) et le secteur, nous vous recommandons vivement :
- d’utiliser un contacteur à verrouillage mécanique entre les deux sources,
- de contrôler la synchronisation et le câblage du neutre,
- et de tester la continuité et l’absence de tension avant chaque basculement.
Vous pouvez nous contacter directement au 02 99 69 69 41 ou à [email protected] : nos experts basés en Bretagne pourront examiner votre schéma et vous aider à fiabiliser le montage.
L’équipe Achat-Électrique.com
Lire la suite
.png)
.png)
Commentaires
Inverseur de source de courant
Par :Albrecq Sur 28/01/2026Bonjour
1.Je voudrais basculer la pompe a chaleur du compteur jour vers le compteur nuit.
Avez vous un inverseur a me proposer.
2.De plus je voudrais assurer le courant sur un volet électrique en cas de coupure.
Merci de votre aide
049-369-4576
Pierre Albrecq
Répondu par : Antoine, Achat Electrique Sur 02/02/2026
Achat: Inverseur de source automatique
Par :Arthur Ced NIETEKA Sur 13/12/2025Bonjour cher M/Mme
Je suis Arthur Ced NIETEKA, promoteur de Startup: T-AC Energy
Et je suis interressé par la gamme de vos inverseurs de source automatique (triphasé & monophasé.
Cordialement,
Répondu par : Antoine, Achat Electrique Sur 15/12/2025
Inverseur de source auto (montage 2 contacteurs)
Par :Leo Sur 29/10/2025Bonjour,
je souhaite faire le montage dans un van,
le 230V passerait d'un onduleur au secteur quand ce dernier est branché.
Je me demandais s'il y a superposition des deux tensions de sources différentes pendant un instant avec ce système ?
merci d'avance
Répondu par : Antoine, Achat Electrique Sur 07/11/2025
demande info sur branchement
Par :Lefort jen pierre Sur 23/10/2025bonjour, je voudrais si possible une info, sur votre schéma, de l' inverseur de source mono A9C20868, j'ai branché comme sur le schéma, mais lorsque coupe mes batteries Ecoflow ( source 2 )sortie AC 220v, avec la bobine de contacteur , ( pour rebasculer sur la source 1 ) cela me fait disjoncter le contacteur de la prise sur mon tableau .
merci pour une réponse
Jean Pierre
Répondu par : Antoine, Achat Electrique Sur 07/11/2025
