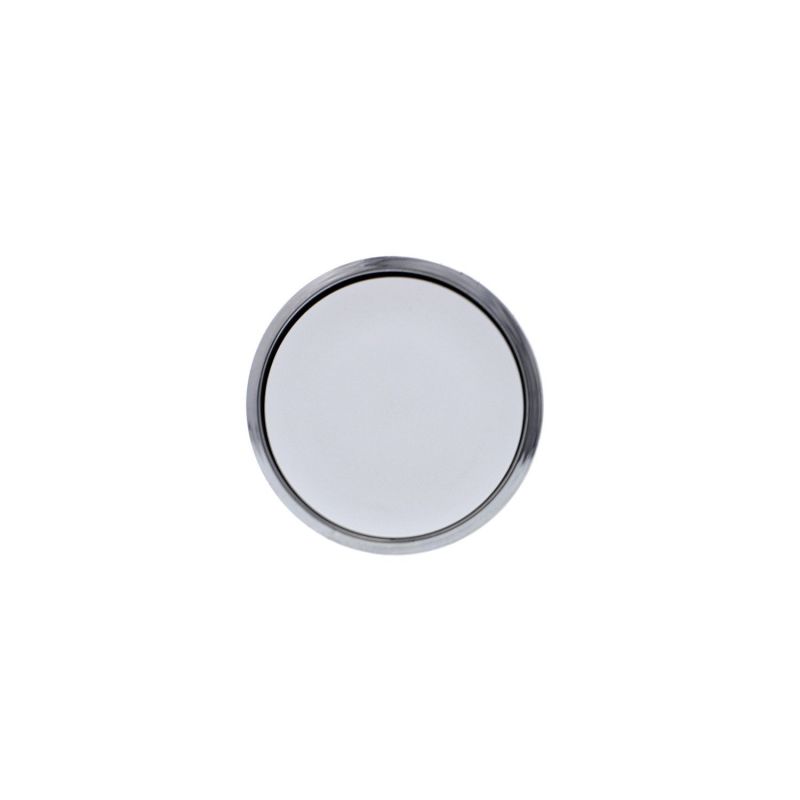

ZB4BA1 Schneider - Harmony XB4 - tête bouton poussoir - affleurant - Ø22 - blanc

* Image(s) non contractuelle(s)

Livraison sous 5 à 10 jours

ZB4BA1 Schneider - Harmony XB4 - tête bouton poussoir - affleurant - Ø22 - blanc

3,47 € HT

Réf. fabricant : ZB4BA1 EAN-13 : 3389110887457 Réf. AE : SCHZB4BA1

Tête ZB4BA1 : le poussoir blanc affleurant, base d'un bouton XB4 sur mesure

Le blanc est la couleur qui n'engage rien. On la réserve aux fonctions de marche, de départ ou aux commandes neutres, celles qui n'appellent ni la prudence du rouge ni l'assurance du vert. Le ZB4BA1 Ø22 mm remplit ce rôle sur les pupitres, coffrets et armoires.

Attention toutefois : il s'agit d'une tête seule, sans contact électrique. Elle se complète d'un ou plusieurs blocs achetés séparément. Sa collerette en métal chromé et son étanchéité IP66 en font une base durable pour composer vos organes de commande.

Ce que vaut la tête ZB4BA1

Capsule blanche : repère des fonctions de marche, départ ou commande neutre.
Collerette métal chromé : finition soignée et résistance mécanique réelle.
Rappel par ressort : le poussoir revient de lui-même après l'appui.
Découpe Ø22 mm : pose rapide sur pupitres, armoires et coffrets.
IP66 en façade : poussière et projections d'eau sans effet.
Modularité XB4 : blocs de contact et corps choisis selon le schéma.

Questions et réponses

livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :: Tête de bouton
Type de bouton poussoir :: Affleurant
Gamme :: Harmony
Famille :: ZB4
Composition du mécanisme :: Sous ensemble
Trou de perçage :: 22mm
Indice de protection IP :: IP66
Matière :: Métal chromé
Couleur :: Blanc
Garantie :: 18 mois
Type de commande :: Rappel à ressort
PriceObservatory :: 0
Date disponibilité :: 2026-09-25T00:00+0100
Actif AMA-LER-CDI :: 0
Actif Manomano :: 0
Actif Ebay :: 0
Actif Castorama :: 0
Normes :: CEI 60947-1, CEI 60947-5-1, CEI 60947-5-4, CEI 60947-5-5, UL 508, CSA C22.2 No 14, JIS C8201-1, JIS C8201-5-1
Dimensions (H x L x P) :: 29 x 29 x 28mm
Durée de vie mécanique :: 10 000 000 cycles

Total

3.47 € HT

4.16 € TTC

Créez votre compte PRO et profitez d’avantages exclusifs

Demander un devis pour de plus grandes quantités

La tête ZB4BA1, brique de base de la commande XB4

La tête de bouton poussoir ZB4BA1 vient de la gamme Schneider Electric Harmony XB4. Poussoir affleurant Ø22 mm de couleur blanche à rappel par ressort, non lumineux et sans marquage, il pilote machines, pupitres et armoires électriques. Sa collerette en métal chromé lui donne la robustesse attendue en environnement exigeant.

Applications et usages recommandés

Sa conception modulaire et sa tenue mécanique lui ouvrent un large éventail d'usages professionnels :

Commande de machines-outils et de lignes de production
Pupitres et coffrets de commande industriels
Armoires électriques et tableaux de contrôle
Automatismes, convoyeurs et équipements de process
Fonctions de marche, de départ ou de commande auxiliaire

Le blanc revient traditionnellement aux fonctions neutres ou de mise en marche. Pour d'autres repères, cette tête existe en bouton poussoir industriel d'autres coloris : noir, vert, rouge, jaune, bleu, gris.

Un composant à compléter pour fonctionner

La ZB4BA1 est une tête seule, dépourvue de contact électrique. Pour obtenir un bouton-poussoir opérationnel, elle doit être associée aux éléments suivants :

Bloc de contact ZBE101 - 1NO à raccordement vis-étrier (fonction marche)
Bloc de contact ZBE102 - 1NF à raccordement vis-étrier (fonction arrêt/sécurité)
Embase nue ZB4BZ009 Harmony XB4 pour le support des blocs

Conception et caractéristiques techniques

Structure et matériaux

Type : tête de bouton poussoir affleurant, à rappel par ressort
Matériau de la collerette : métal chromé (zamak)
Couleur de la capsule : blanc
Diamètre de montage : Ø22 mm (découpe standard)
Montage par encliquetage rapide de la tête sur le corps

Performances et étanchéité

Étanchéité : IP66, IP67, IP69 et IP69K en face avant
Résistance aux chocs, poussières, projections d'eau et vibrations
Grande longévité mécanique pour un usage intensif
Empreinte carbone : 0,2 kg CO2 eq. (donnée constructeur)

Repérage et facilité d'installation

La tête se pose et se remplace en quelques secondes par encliquetage sur le corps, sans outil. Ce montage modulaire simplifie la maintenance : un composant défectueux se change sans démonter le pupitre. Le Ø22 mm assure la compatibilité avec la grande majorité des découpes existantes.

Produits similaires et compatibles

Si vous préférez un appareil déjà assemblé, découvrez le bouton poussoir complet XB4BA21 (noir, 1NO), ou la tête de bouton poussoir XB5 avec capuchon IP69K pour les environnements très sévères.

Pourquoi choisir la tête de bouton poussoir ZB4BA1 ?

Elle réunit la robustesse du métal Harmony XB4, une étanchéité renforcée et la souplesse d'un système entièrement modulaire. Pour arbitrer votre configuration entre tête, corps et blocs de contact, consultez notre gamme de boutons poussoirs industriels Schneider.
