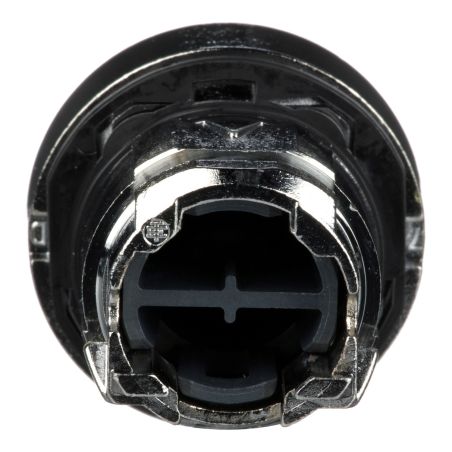

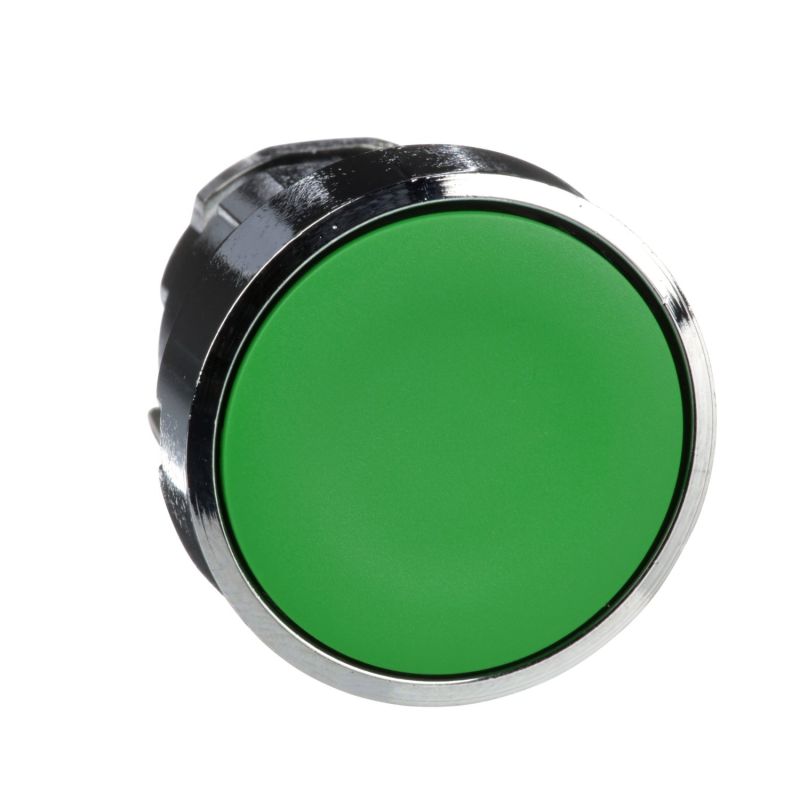

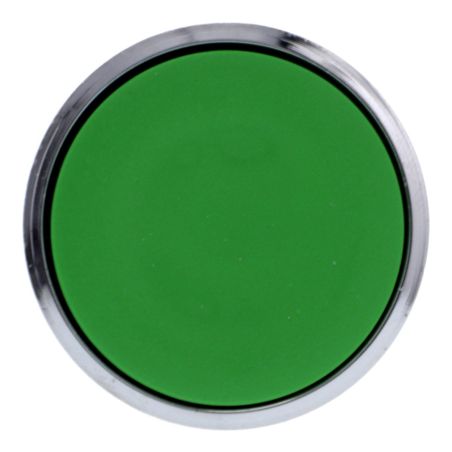

ZB4BA3 Schneider - Harmony XB4 - tête bouton poussoir - affleurant - Ø22 - vert

* Image(s) non contractuelle(s)

Livraison sous 5 à 10 jours

ZB4BA3 Schneider - Harmony XB4 - tête bouton poussoir - affleurant - Ø22 - vert

3,10 € HT

Réf. fabricant : ZB4BA3 EAN-13 : 3389110895742 Réf. AE : SCHZB4BA3

Poussoir vert ZB4BA3 : la tête dédiée au démarrage

Sur un pupitre, le vert appelle un geste : celui qui lance la machine. La tête ZB4BA3 réserve ce repère aux fonctions de mise en marche et de démarrage, ce qui évite qu'un opérateur cherche le bon bouton au mauvais moment.

Le profil est affleurant, à rappel par ressort, sur une collerette en métal chromé. Il reste à lui adjoindre un bloc de contact — le plus souvent un NO pour une commande de marche — et un corps sur découpe Ø22 mm.

Les caractéristiques de la ZB4BA3

Capsule verte : identification des fonctions de mise en marche et de démarrage.
Rappel par ressort : impulsion nette, retour immédiat en position.
Collerette métal chromé : robustesse mécanique et bel aspect en façade.
Encliquetage Ø22 mm : montage et démontage sans outil.
Étanchéité IP66 : conçue pour les ateliers exigeants.
Gamme Harmony XB4 : contacts choisis selon votre circuit.

Questions et réponses

livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :: Tête de bouton
Type de bouton poussoir :: Affleurant
Gamme :: Harmony
Famille :: ZB4
Composition du mécanisme :: Sous ensemble
Trou de perçage :: 22mm
Indice de protection IP :: IP66
Matière :: Métal chromé
Couleur :: Vert
Garantie :: 18 mois
Type de commande :: Rappel à ressort
PriceObservatory :: 0
Date disponibilité :: 2026-09-25T00:00+0100
Actif AMA-LER-CDI :: 0
Actif Manomano :: 0
Actif Ebay :: 0
Actif Castorama :: 0
Normes :: CEI 60947-1, CEI 60947-5-1, CEI 60947-5-4, CEI 60947-5-5, UL 508, CSA C22.2 No 14, JIS C8201-1, JIS C8201-5-1
Dimensions (H x L x P) :: 29 x 29 x 28mm
Durée de vie mécanique :: 10 000 000 cycles

Total

3.10 € HT

3.72 € TTC

Créez votre compte PRO et profitez d’avantages exclusifs

Demander un devis pour de plus grandes quantités

La ZB4BA3 en quelques mots

Issue de la gamme Schneider Electric Harmony XB4, la tête de bouton poussoir ZB4BA3 est un poussoir affleurant Ø22 mm de couleur verte, à rappel par ressort, non lumineux et sans marquage. Elle sert les fonctions de mise en marche et de démarrage.

Applications et usages recommandés

Conçue pour l'actionnement fréquent, elle trouve sa place sur :

Commande de machines-outils et de lignes de production
Pupitres et coffrets de commande industriels
Armoires électriques et tableaux de contrôle
Automatismes, convoyeurs et équipements de process
Fonctions de marche et de démarrage de cycle

Les autres repères fonctionnels sont disponibles au rayon la série : blanc, noir, rouge, jaune, bleu, gris.

Un composant à compléter pour fonctionner

La ZB4BA3 est une tête seule : aucun contact n'y est intégré. Prévoyez un bloc de contact ZBE101 (1NO, vis-étrier) pour la commande de marche, ou un bloc de contact ZBE102 (1NF, vis-étrier) si le circuit demande une ouverture, sur une embase nue ZB4BZ009 ou un corps de bouton ZB4BZ101 (1NO, vis-étrier).

Conception et caractéristiques techniques

Structure et matériaux

Type : tête de bouton poussoir affleurant, à rappel par ressort
Matériau de la collerette : métal chromé (zamak)
Couleur de la capsule : vert
Diamètre de montage : Ø22 mm (découpe standard)
Montage par encliquetage rapide de la tête sur le corps

Performances et étanchéité

Étanchéité : IP66, IP67, IP69 et IP69K en face avant
Résistance aux chocs, poussières, projections d'eau et vibrations
Grande longévité mécanique pour un usage intensif

Produits similaires et compatibles

Pour un bouton déjà assemblé, voir le bouton poussoir complet XB4BA21 (noir, 1NO) ou la tête de bouton poussoir avec capuchon IP69K destinée aux environnements très sévères.

Pourquoi choisir la tête de bouton poussoir ZB4BA3 ?

Le vert est le repère le plus attendu d'un pupitre, et cette tête le rend disponible dans une configuration entièrement modulaire. Explorez nos boutons poussoirs industriels Schneider.

Dans la même gamme et produits à associer

Opérateur économique responsable

Schneider -
35 rue Joseph Monier
92500 Rueil-Malmaison

Type de produit :: Tête de bouton
Type de bouton poussoir :: Affleurant
Gamme :: Harmony
Famille :: ZB4
Composition du mécanisme :: Sous ensemble
Trou de perçage :: 22mm
Indice de protection IP :: IP66
Matière :: Métal chromé
Couleur :: Vert
Garantie :: 18 mois
Type de commande :: Rappel à ressort
Normes :: CEI 60947-1, CEI 60947-5-1, CEI 60947-5-4, CEI 60947-5-5, UL 508, CSA C22.2 No 14, JIS C8201-1, JIS C8201-5-1
Dimensions (H x L x P) :: 29 x 29 x 28mm
Durée de vie mécanique :: 10 000 000 cycles
