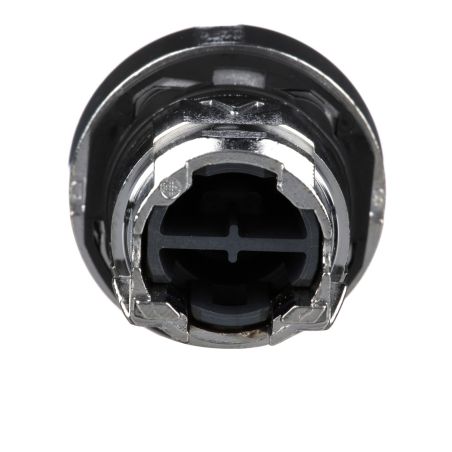

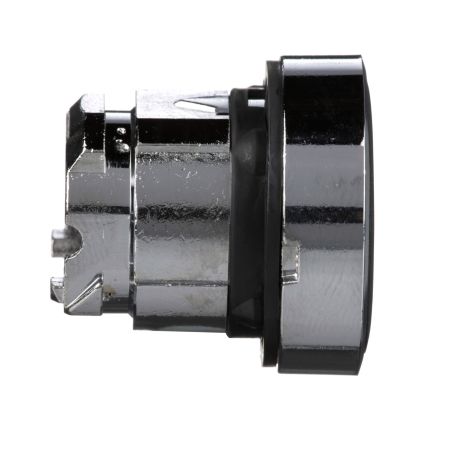

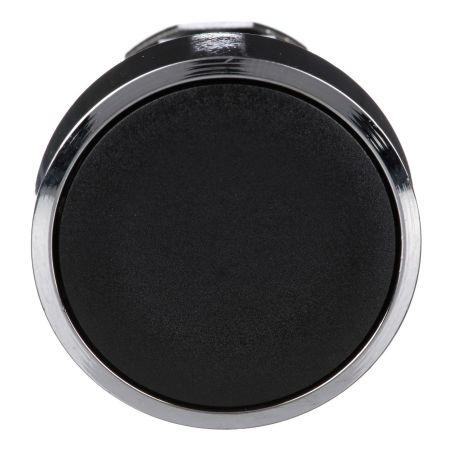

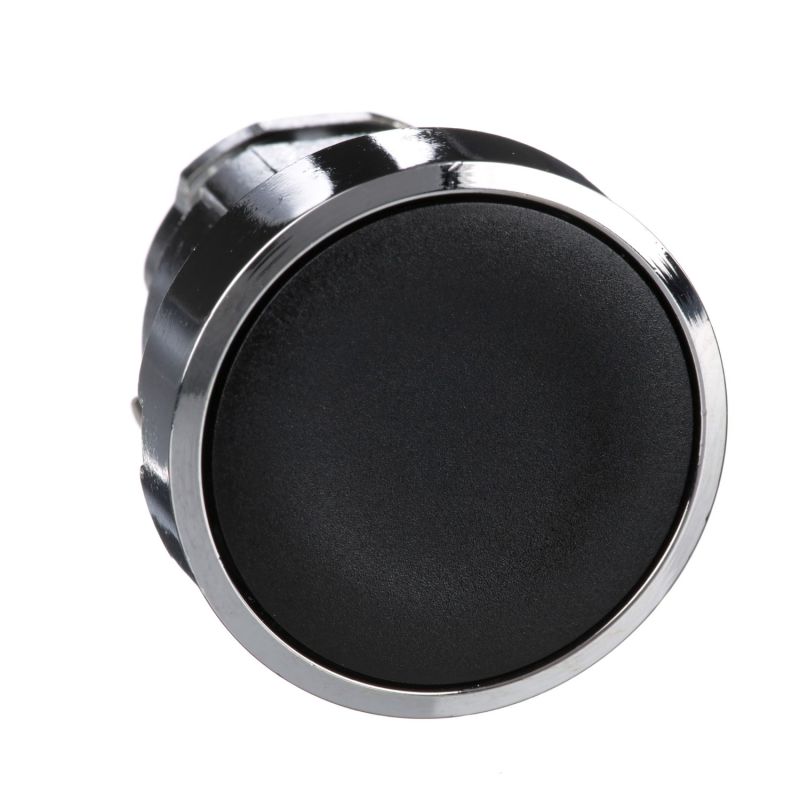

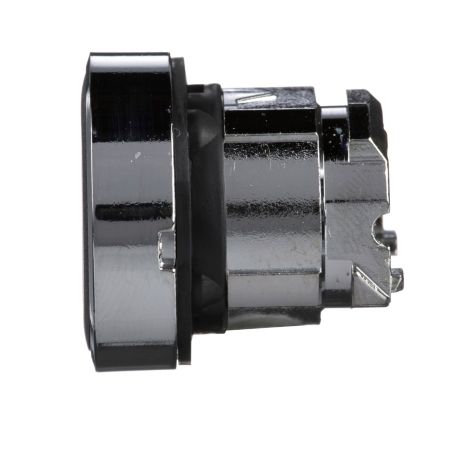

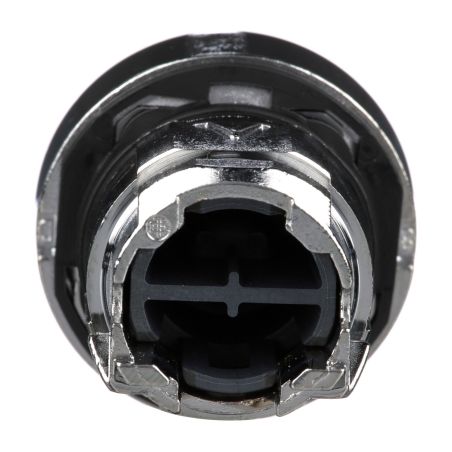

ZB4BA2 Schneider - Harmony XB4 - tête bouton poussoir - affleurant - Ø22 - noir

* Image(s) non contractuelle(s)

Livraison sous 5 à 10 jours

ZB4BA2 Schneider - Harmony XB4 - tête bouton poussoir - affleurant - Ø22 - noir

3,01 € HT

Réf. fabricant : ZB4BA2 EAN-13 : 3389110887464 Réf. AE : SCHZB4BA2

ZB4BA2 : la tête poussoir noire Ø22, discrète par vocation

Le noir ne signale rien de particulier, et c'est précisément ce qu'on lui demande. Cette tête sert les fonctions d'arrêt, les commandes générales et tout ce qui relève du neutre, sans mobiliser une couleur porteuse de sens.

Comme toutes les têtes ZB4BA, elle arrive sans contact : le bloc se choisit à part, en fonction du circuit à piloter. Collerette métal chromé, montage par encliquetage sur découpe Ø22 mm, étanchéité IP66.

Les qualités de la tête ZB4BA2

Capsule noire : arrêt, commande générale ou fonction neutre.
Collerette métallique : tenue aux chocs et finition professionnelle.
Poussoir affleurant : profil discret, peu exposé aux appuis accidentels.
Montage Ø22 mm : compatible avec vos platines actuelles.
IP66 : usage en atelier poussiéreux ou lavé au jet.
Compatible Harmony XB4 : blocs de contact et corps à la carte.

Questions et réponses

livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :: Tête de bouton
Type de bouton poussoir :: Affleurant
Gamme :: Harmony
Famille :: ZB4
Composition du mécanisme :: Sous ensemble
Trou de perçage :: 22mm
Indice de protection IP :: IP66
Matière :: Métal chromé
Couleur :: Noir
Garantie :: 18 mois
Type de commande :: Rappel à ressort
PriceObservatory :: 0
Date disponibilité :: 2026-09-25T00:00+0100
Actif AMA-LER-CDI :: 0
Actif Manomano :: 0
Actif Ebay :: 0
Actif Castorama :: 0
Normes :: CEI 60947-1, CEI 60947-5-1, CEI 60947-5-4, CEI 60947-5-5, UL 508, CSA C22.2 No 14, JIS C8201-1, JIS C8201-5-1
Dimensions (H x L x P) :: 29 x 29 x 28mm
Durée de vie mécanique :: 10 000 000 cycles

Total

3.01 € HT

3.61 € TTC

Créez votre compte PRO et profitez d’avantages exclusifs

Demander un devis pour de plus grandes quantités

À quoi sert la ZB4BA2

La tête de bouton poussoir ZB4BA2 de la gamme Schneider Electric Harmony XB4 est un poussoir affleurant Ø22 mm noir, à rappel par ressort, non lumineux et sans marquage. Elle équipe les pupitres, coffrets et armoires électriques pour les fonctions d'arrêt, de commande générale ou neutres.

Applications et usages recommandés

Sa robustesse et son format standard couvrent l'essentiel des besoins industriels :

Commande de machines-outils et de lignes de production
Pupitres et coffrets de commande industriels
Armoires électriques et tableaux de contrôle
Automatismes, convoyeurs et équipements de process
Fonctions d'arrêt ou de commande auxiliaire

D'autres coloris existent au catalogue la série : blanc, vert, rouge, jaune, bleu, gris.

Un composant à compléter pour fonctionner

La ZB4BA2 est une tête seule, sans contact électrique. Pour la rendre opérationnelle, associez-lui un bloc de contact ZBE101 (1NO, vis-étrier) en fonction marche ou un bloc de contact ZBE102 (1NF, vis-étrier) en fonction arrêt, monté sur une embase nue ZB4BZ009 ou sur un corps de bouton ZB4BZ101 (1NO, vis-étrier).

Conception et caractéristiques techniques

Structure et matériaux

Type : tête de bouton poussoir affleurant, à rappel par ressort
Matériau de la collerette : métal chromé (zamak)
Couleur de la capsule : noir
Diamètre de montage : Ø22 mm (découpe standard)
Montage par encliquetage rapide de la tête sur le corps

Performances et étanchéité

Étanchéité : IP66, IP67, IP69 et IP69K en face avant
Résistance aux chocs, poussières, projections d'eau et vibrations
Grande longévité mécanique pour un usage intensif

Produits similaires et compatibles

Pour un bouton déjà assemblé, voir le bouton poussoir complet XB4BA21 (noir, 1NO) ou la tête de bouton poussoir avec capuchon IP69K destinée aux environnements très sévères.

Pourquoi choisir la tête de bouton poussoir ZB4BA2 ?

C'est la tête la plus polyvalente de la série : elle ne préempte aucune fonction et s'adapte à n'importe quel schéma. Voir toute notre gamme de boutons poussoirs industriels Schneider.
