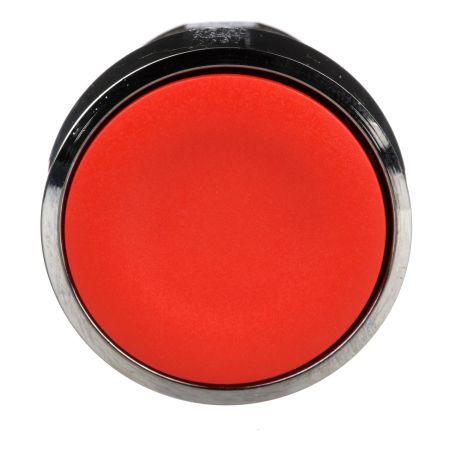

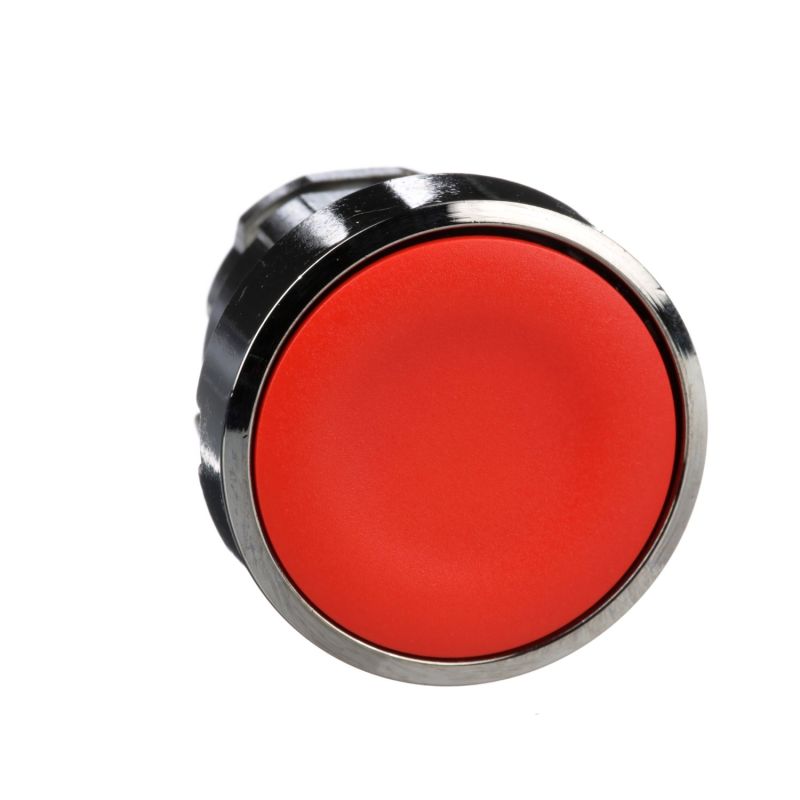

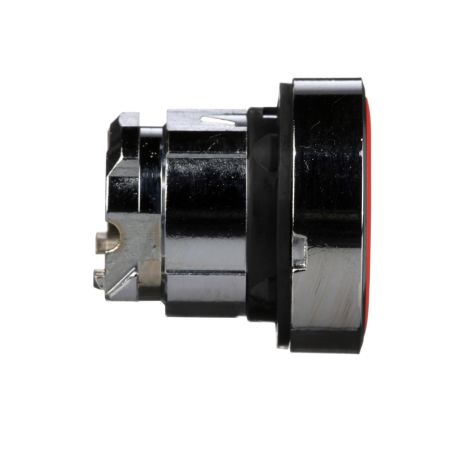

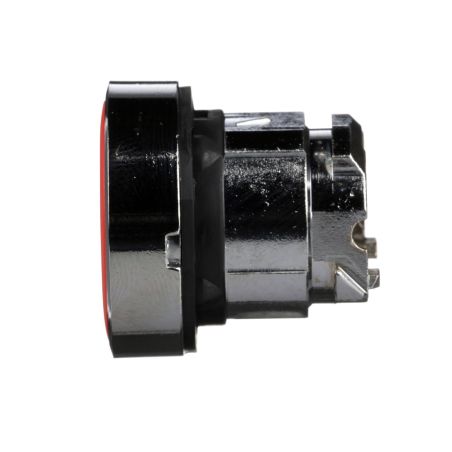

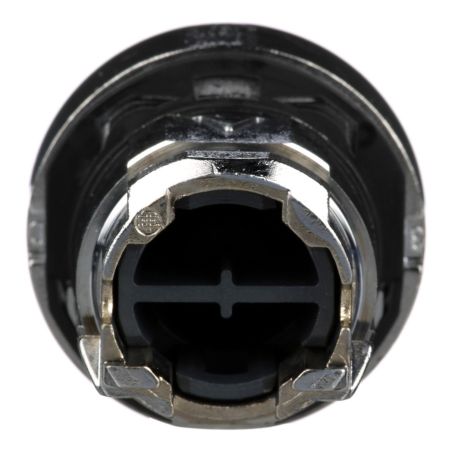

ZB4BA4 Schneider - Harmony XB4 - tête bouton poussoir - Ø22 - affleurant - rouge

* Image(s) non contractuelle(s)

EN STOCK Livré en 24/48H

ZB4BA4 Schneider - Harmony XB4 - tête bouton poussoir - Ø22 - affleurant - rouge

3,58 € HT

Réf. fabricant : ZB4BA4 EAN-13 : 3389110887471 Réf. AE : SCHZB4BA4

ZB4BA4 : tête poussoir rouge Ø22 pour les fonctions d'arrêt

Le rouge attire l'œil avant toute lecture, ce qui en fait la couleur des arrêts et des coupures d'urgence. La tête ZB4BA4 apporte ce repère à un poussoir affleurant Ø22 mm de la série Harmony XB4.

Elle ne comporte pas de contact : le bloc s'ajoute séparément, généralement un NF pour une fonction d'arrêt. La collerette est en métal chromé, le montage se fait par encliquetage sur perçage standard, l'étanchéité atteint l'IP66.

Ce que la ZB4BA4 apporte

Capsule rouge : lecture immédiate des fonctions d'arrêt et de coupure d'urgence.
Poussoir affleurant à rappel : commande par impulsion, retour automatique.
Collerette métallique chromée : durabilité en usage intensif.
Perçage Ø22 mm : la découpe standard des platines industrielles.
IP66 en face avant : résiste à la poussière et aux projections d'eau.
Système modulaire XB4 : nombre et type de contacts à votre main.

Questions et réponses

livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :: Tête de bouton
Type de bouton poussoir :: Affleurant
Gamme :: Harmony
Famille :: ZB4
Composition du mécanisme :: Sous ensemble
Trou de perçage :: 22mm
Indice de protection IP :: IP66
Matière :: Métal chromé
Couleur :: Rouge
Garantie :: 18 mois
Type de commande :: Rappel à ressort
PriceObservatory :: 0
Actif AMA-LER-CDI :: 0
Actif Manomano :: 0
Actif Ebay :: 0
Actif Castorama :: 0
Normes :: CEI 60947-1, CEI 60947-5-1, CEI 60947-5-4, CEI 60947-5-5, UL 508, CSA C22.2 No 14, JIS C8201-1, JIS C8201-5-1
Dimensions (H x L x P) :: 29 x 29 x 28mm
Durée de vie mécanique :: 10 000 000 cycles

Total

3.58 € HT

4.30 € TTC

Créez votre compte PRO et profitez d’avantages exclusifs

Demander un devis pour de plus grandes quantités

Le rôle de la ZB4BA4

La tête de bouton poussoir ZB4BA4 appartient à la gamme Schneider Electric Harmony XB4. Poussoir affleurant Ø22 mm rouge à rappel par ressort, non lumineux et sans marquage, elle prend en charge les fonctions d'arrêt et de coupure d'urgence sur pupitres, coffrets et armoires.

Applications et usages recommandés

Sa résistance mécanique la destine aux postes très sollicités :

Commande de machines-outils et de lignes de production
Pupitres et coffrets de commande industriels
Armoires électriques et tableaux de contrôle
Automatismes, convoyeurs et équipements de process
Fonctions d'arrêt et de coupure

Les autres coloris de la série figurent au rayon la série : blanc, noir, vert, jaune, bleu, gris.

Un composant à compléter pour fonctionner

La ZB4BA4 est une tête seule et ne coupe rien par elle-même. Complétez-la d'un bloc de contact ZBE102 (1NF, vis-étrier) pour une fonction arrêt, ou d'un bloc de contact ZBE101 (1NO, vis-étrier) pour une fonction marche, installé sur une embase nue ZB4BZ009 ou un corps de bouton ZB4BZ101 (1NO, vis-étrier).

Conception et caractéristiques techniques

Structure et matériaux

Type : tête de bouton poussoir affleurant, à rappel par ressort
Matériau de la collerette : métal chromé (zamak)
Couleur de la capsule : rouge
Diamètre de montage : Ø22 mm (découpe standard)
Montage par encliquetage rapide de la tête sur le corps

Performances et étanchéité

Étanchéité : IP66, IP67, IP69 et IP69K en face avant
Résistance aux chocs, poussières, projections d'eau et vibrations
Grande longévité mécanique pour un usage intensif

Produits similaires et compatibles

Pour un bouton déjà assemblé, voir le bouton poussoir complet XB4BA21 (noir, 1NO) ou la tête de bouton poussoir avec capuchon IP69K destinée aux environnements très sévères.

Pourquoi choisir la tête de bouton poussoir ZB4BA4 ?

Un poussoir rouge d'arrêt ne remplace pas un arrêt d'urgence à tête champignon, mais il structure la conduite courante d'une machine. Consultez nos boutons poussoirs industriels Schneider.

Dans la même gamme et produits à associer

Opérateur économique responsable

Schneider -
35 rue Joseph Monier
92500 Rueil-Malmaison

Type de produit :: Tête de bouton
Type de bouton poussoir :: Affleurant
Gamme :: Harmony
Famille :: ZB4
Composition du mécanisme :: Sous ensemble
Trou de perçage :: 22mm
Indice de protection IP :: IP66
Matière :: Métal chromé
Couleur :: Rouge
Garantie :: 18 mois
Type de commande :: Rappel à ressort
Normes :: CEI 60947-1, CEI 60947-5-1, CEI 60947-5-4, CEI 60947-5-5, UL 508, CSA C22.2 No 14, JIS C8201-1, JIS C8201-5-1
Dimensions (H x L x P) :: 29 x 29 x 28mm
Durée de vie mécanique :: 10 000 000 cycles
