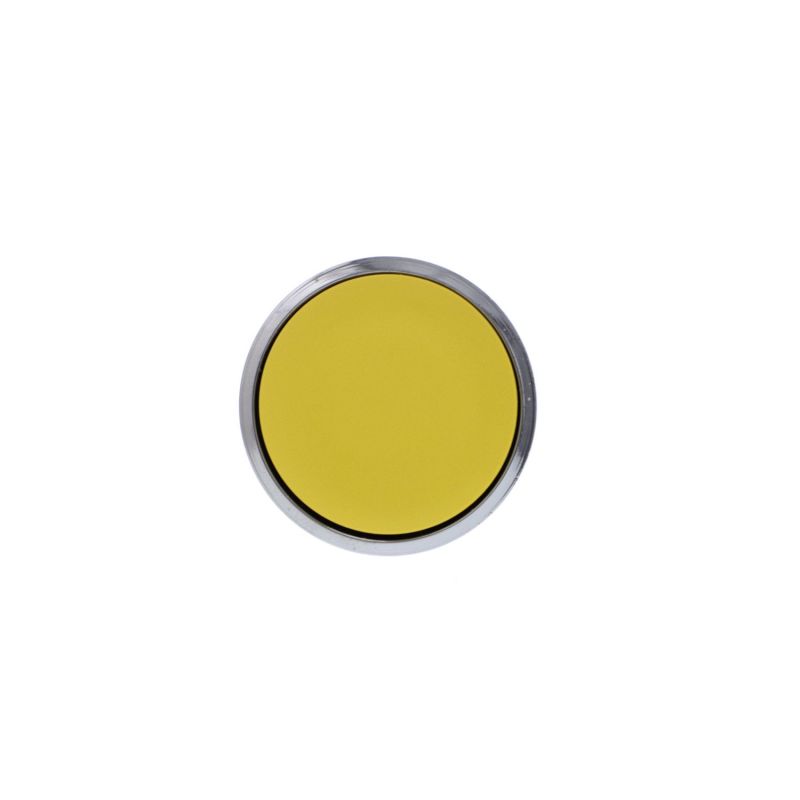

ZB4BA5 Schneider - Harmony XB4 - tête bouton poussoir - Ø22 - affleurant - jaune

* Image(s) non contractuelle(s)

Livraison sous 5 à 10 jours

ZB4BA5 Schneider - Harmony XB4 - tête bouton poussoir - Ø22 - affleurant - jaune

2,70 € HT

Réf. fabricant : ZB4BA5 EAN-13 : 3389110887488 Réf. AE : SCHZB4BA5

Tête poussoir jaune ZB4BA5 : réarmement et interventions

Le jaune occupe un registre précis sur un pupitre : celui des gestes qui suivent un incident. Réarmer, acquitter, intervenir. La tête ZB4BA5 rend ces commandes identifiables sans les confondre avec une marche ordinaire.

Poussoir affleurant Ø22 mm à rappel par ressort, collerette en métal chromé, montage par encliquetage. Le bloc de contact se choisit séparément selon la fonction à câbler.

Les atouts de la ZB4BA5

Capsule jaune : repère des fonctions de réarmement ou d'intervention.
Rappel automatique : commande par impulsion, sans maintien.
Collerette métal chromé : robustesse et finition professionnelle.
Montage Ø22 standard : installation rapide sur pupitres et armoires.
Étanchéité IP66 : tenue en milieu industriel exigeant.
Modularité Harmony XB4 : contacts et corps assemblés à la demande.

Questions et réponses

livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :: Tête de bouton
Type de bouton poussoir :: Affleurant
Gamme :: Harmony
Famille :: ZB4
Composition du mécanisme :: Sous ensemble
Trou de perçage :: 22mm
Indice de protection IP :: IP66
Matière :: Métal chromé
Couleur :: Jaune
Garantie :: 18 mois
Type de commande :: Rappel à ressort
PriceObservatory :: 0
Date disponibilité :: 2026-09-26T00:00+0100
Actif AMA-LER-CDI :: 0
Actif Manomano :: 0
Actif Ebay :: 0
Actif Castorama :: 0
Normes :: CEI 60947-1, CEI 60947-5-1, CEI 60947-5-4, CEI 60947-5-5, UL 508, CSA C22.2 No 14, JIS C8201-1, JIS C8201-5-1
Dimensions (H x L x P) :: 29 x 29 x 28mm
Durée de vie mécanique :: 10 000 000 cycles

Total

2.70 € HT

3.24 € TTC

Créez votre compte PRO et profitez d’avantages exclusifs

Demander un devis pour de plus grandes quantités

La ZB4BA5, une tête pour les gestes d'après-incident

La tête de bouton poussoir ZB4BA5 de la gamme Schneider Electric Harmony XB4 est un poussoir affleurant Ø22 mm jaune à rappel par ressort, non lumineux et sans marquage. Elle est destinée aux fonctions de réarmement ou d'intervention.

Applications et usages recommandés

Ses usages recoupent l'essentiel des postes de conduite :

Commande de machines-outils et de lignes de production
Pupitres et coffrets de commande industriels
Armoires électriques et tableaux de contrôle
Automatismes, convoyeurs et équipements de process
Fonctions de réarmement, d'acquittement ou d'intervention

Pour d'autres repères, la série se décline au rayon la série : blanc, noir, vert, rouge, bleu, gris.

Un composant à compléter pour fonctionner

La ZB4BA5 est une tête seule : sans bloc de contact, elle ne pilote rien. Ajoutez un bloc de contact ZBE101 (1NO, vis-étrier) pour un ordre de réarmement, ou un bloc de contact ZBE102 (1NF, vis-étrier) pour une ouverture, sur une embase nue ZB4BZ009 ou un corps de bouton ZB4BZ101 (1NO, vis-étrier).

Conception et caractéristiques techniques

Structure et matériaux

Type : tête de bouton poussoir affleurant, à rappel par ressort
Matériau de la collerette : métal chromé (zamak)
Couleur de la capsule : jaune
Diamètre de montage : Ø22 mm (découpe standard)
Montage par encliquetage rapide de la tête sur le corps

Performances et étanchéité

Étanchéité : IP66, IP67, IP69 et IP69K en face avant
Résistance aux chocs, poussières, projections d'eau et vibrations
Grande longévité mécanique pour un usage intensif

Produits similaires et compatibles

Pour un bouton déjà assemblé, voir le bouton poussoir complet XB4BA21 (noir, 1NO) ou la tête de bouton poussoir avec capuchon IP69K destinée aux environnements très sévères.

Pourquoi choisir la tête de bouton poussoir ZB4BA5 ?

Distinguer visuellement le réarmement de la marche évite des redémarrages hâtifs. Parcourez nos boutons poussoirs industriels Schneider.

Dans la même gamme et produits à associer

Opérateur économique responsable

Schneider -
35 rue Joseph Monier
92500 Rueil-Malmaison

Type de produit :: Tête de bouton
Type de bouton poussoir :: Affleurant
Gamme :: Harmony
Famille :: ZB4
Composition du mécanisme :: Sous ensemble
Trou de perçage :: 22mm
Indice de protection IP :: IP66
Matière :: Métal chromé
Couleur :: Jaune
Garantie :: 18 mois
Type de commande :: Rappel à ressort
Normes :: CEI 60947-1, CEI 60947-5-1, CEI 60947-5-4, CEI 60947-5-5, UL 508, CSA C22.2 No 14, JIS C8201-1, JIS C8201-5-1
Dimensions (H x L x P) :: 29 x 29 x 28mm
Durée de vie mécanique :: 10 000 000 cycles
