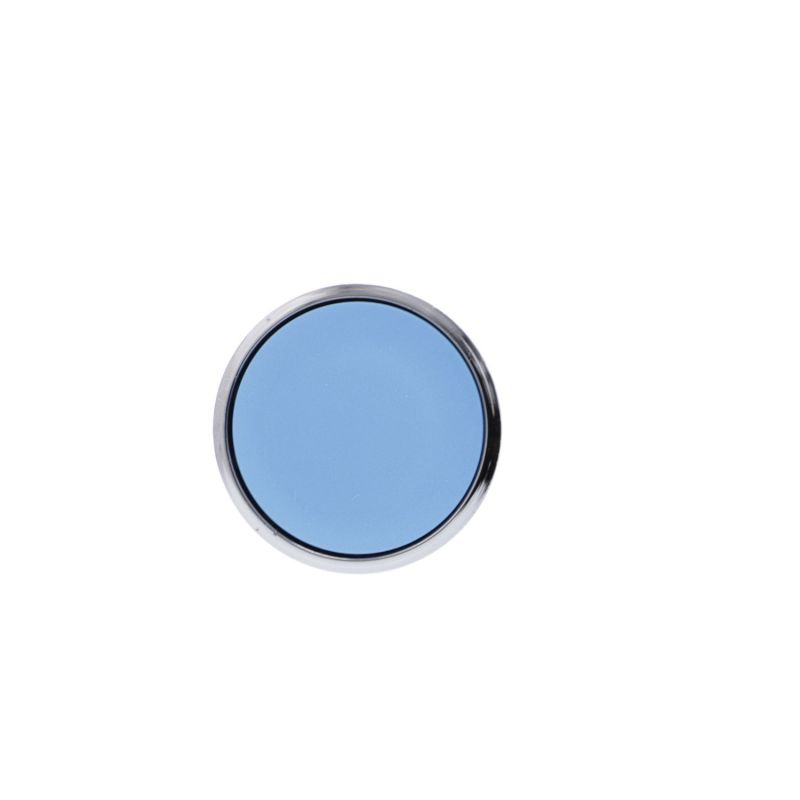

ZB4BA6 Schneider - Harmony XB4 - tête bouton poussoir - Ø22 - affleurant - bleu

* Image(s) non contractuelle(s)

Livraison sous 5 à 10 jours

ZB4BA6 Schneider - Harmony XB4 - tête bouton poussoir - Ø22 - affleurant - bleu

3,47 € HT

Réf. fabricant : ZB4BA6 EAN-13 : 3389110887495 Réf. AE : SCHZB4BA6

ZB4BA6 : poussoir bleu Ø22 pour les fonctions spécifiques ou obligatoires

Le bleu est la seule couleur de la signalisation industrielle qui puisse imposer quelque chose. Sur un poussoir, il désigne une fonction particulière ou une action obligatoire, distincte des marches et des arrêts courants.

La tête ZB4BA6 propose ce repère en profil affleurant Ø22 mm, avec collerette en métal chromé et rappel par ressort. Elle reste à compléter d'un bloc de contact et d'un corps.

Les points forts de la ZB4BA6

Capsule bleue : identification des fonctions spécifiques ou obligatoires.
Profil affleurant : peu exposé aux appuis involontaires.
Collerette métallique chromée : résistance et finition durables.
Découpe Ø22 mm : installation rapide sur coffrets de commande.
IP66 : protection contre la poussière et les projections d'eau.
Harmony XB4 : assemblage sur mesure avec blocs et corps de la gamme.

Questions et réponses

livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :: Tête de bouton
Type de bouton poussoir :: Affleurant
Gamme :: Harmony
Famille :: ZB4
Composition du mécanisme :: Sous ensemble
Trou de perçage :: 22mm
Indice de protection IP :: IP66
Matière :: Métal chromé
Couleur :: Bleu
Garantie :: 18 mois
Type de commande :: Rappel à ressort
PriceObservatory :: 0
Date disponibilité :: 2026-09-26T00:00+0100
Actif AMA-LER-CDI :: 0
Actif Manomano :: 0
Actif Ebay :: 0
Actif Castorama :: 0
Normes :: CEI 60947-1, CEI 60947-5-1, CEI 60947-5-4, CEI 60947-5-5, UL 508, CSA C22.2 No 14, JIS C8201-1, JIS C8201-5-1
Dimensions (H x L x P) :: 29 x 29 x 28mm
Durée de vie mécanique :: 10 000 000 cycles

Total

3.47 € HT

4.16 € TTC

Créez votre compte PRO et profitez d’avantages exclusifs

Demander un devis pour de plus grandes quantités

Présentation de la ZB4BA6

La tête de bouton poussoir ZB4BA6, de la gamme Schneider Electric Harmony XB4, est un poussoir affleurant Ø22 mm bleu à rappel par ressort, non lumineux et sans marquage. Elle couvre les fonctions spécifiques ou obligatoires.

Applications et usages recommandés

Sa conception modulaire ouvre les usages suivants :

Commande de machines-outils et de lignes de production
Pupitres et coffrets de commande industriels
Armoires électriques et tableaux de contrôle
Automatismes, convoyeurs et équipements de process
Fonctions particulières ou actions imposées à l'opérateur

Les autres coloris sont disponibles au rayon la série : blanc, noir, vert, rouge, jaune, gris.

Un composant à compléter pour fonctionner

Sans contact électrique, la ZB4BA6 est une tête seule. Elle se complète d'un bloc de contact ZBE101 (1NO, vis-étrier) ou d'un bloc de contact ZBE102 (1NF, vis-étrier) selon la fonction attendue, monté sur une embase nue ZB4BZ009 ou sur un corps de bouton ZB4BZ101 (1NO, vis-étrier).

Conception et caractéristiques techniques

Structure et matériaux

Type : tête de bouton poussoir affleurant, à rappel par ressort
Matériau de la collerette : métal chromé (zamak)
Couleur de la capsule : bleu
Diamètre de montage : Ø22 mm (découpe standard)
Montage par encliquetage rapide de la tête sur le corps

Performances et étanchéité

Étanchéité : IP66, IP67, IP69 et IP69K en face avant
Résistance aux chocs, poussières, projections d'eau et vibrations
Grande longévité mécanique pour un usage intensif

Produits similaires et compatibles

Pour un bouton déjà assemblé, voir le bouton poussoir complet XB4BA21 (noir, 1NO) ou la tête de bouton poussoir avec capuchon IP69K destinée aux environnements très sévères.

Pourquoi choisir la tête de bouton poussoir ZB4BA6 ?

Une couleur réservée évite qu'une action obligatoire se noie parmi les commandes ordinaires. Découvrez nos boutons poussoirs industriels Schneider.

Dans la même gamme et produits à associer

Opérateur économique responsable

Schneider -
35 rue Joseph Monier
92500 Rueil-Malmaison

Type de produit :: Tête de bouton
Type de bouton poussoir :: Affleurant
Gamme :: Harmony
Famille :: ZB4
Composition du mécanisme :: Sous ensemble
Trou de perçage :: 22mm
Indice de protection IP :: IP66
Matière :: Métal chromé
Couleur :: Bleu
Garantie :: 18 mois
Type de commande :: Rappel à ressort
Normes :: CEI 60947-1, CEI 60947-5-1, CEI 60947-5-4, CEI 60947-5-5, UL 508, CSA C22.2 No 14, JIS C8201-1, JIS C8201-5-1
Dimensions (H x L x P) :: 29 x 29 x 28mm
Durée de vie mécanique :: 10 000 000 cycles
