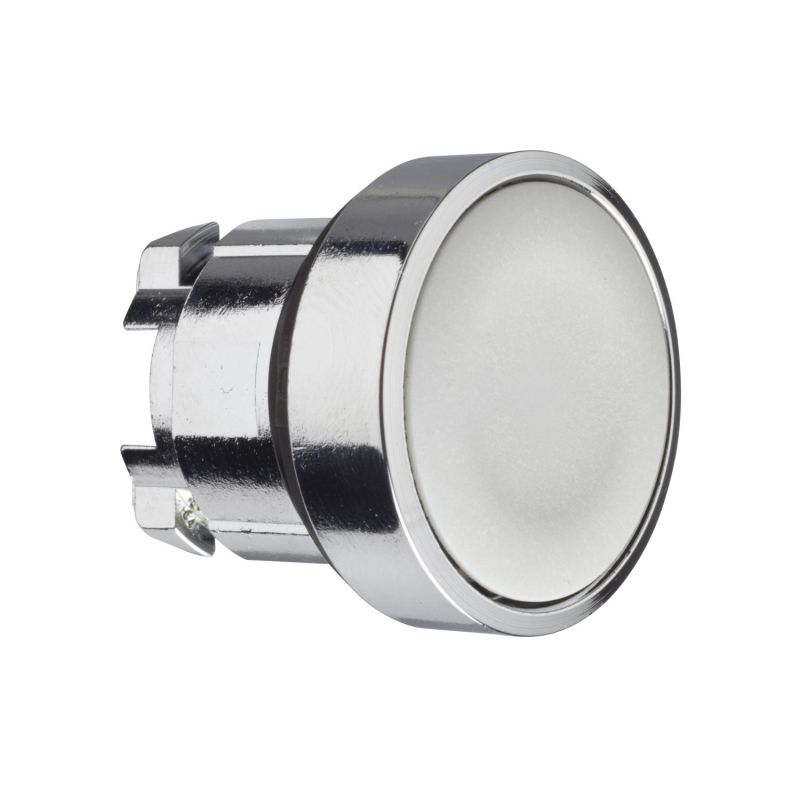

ZB4BA8 Schneider - Harmony XB4 - tête bouton poussoir - Ø22 - affleurant - gris

* Image(s) non contractuelle(s)

Livraison sous 5 à 10 jours

ZB4BA8 Schneider - Harmony XB4 - tête bouton poussoir - Ø22 - affleurant - gris

3,47 € HT

Réf. fabricant : ZB4BA8 EAN-13 : 3389110887501 Réf. AE : SCHZB4BA8

Tête poussoir grise ZB4BA8 : les commandes auxiliaires, sans signal particulier

Il reste toujours des boutons qui ne relèvent d'aucune convention : une commande auxiliaire, un essai, une fonction propre à la machine. Le gris de la ZB4BA8 leur donne une place sans empiéter sur les couleurs réservées.

Le poussoir est affleurant, Ø22 mm, à rappel par ressort, monté sur une collerette en métal chromé. Le bloc de contact s'ajoute selon le circuit, sur un corps encliqueté derrière la platine.

Les caractéristiques de la ZB4BA8

Capsule grise : fonctions neutres ou auxiliaires, hors codes couleur.
Collerette métal chromé : la robustesse propre à la série XB4.
Rappel par ressort : commande impulsionnelle classique.
Montage Ø22 mm : compatible avec la quasi-totalité des découpes.
Étanchéité IP66 : usage en atelier sans précaution particulière.
Modularité XB4 : contacts choisis au moment du câblage.

Questions et réponses

livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :: Tête de bouton
Type de bouton poussoir :: Affleurant
Gamme :: Harmony
Famille :: ZB4
Composition du mécanisme :: Sous ensemble
Trou de perçage :: 22mm
Indice de protection IP :: IP66
Matière :: Métal chromé
Couleur :: Gris
Garantie :: 18 mois
Type de commande :: Rappel à ressort
PriceObservatory :: 0
Date disponibilité :: 2026-09-26T00:00+0100
Actif AMA-LER-CDI :: 0
Actif Manomano :: 0
Actif Ebay :: 0
Actif Castorama :: 0
Normes :: CEI 60947-1, CEI 60947-5-1, CEI 60947-5-4, CEI 60947-5-5, UL 508, CSA C22.2 No 14, JIS C8201-1, JIS C8201-5-1
Dimensions (H x L x P) :: 29 x 29 x 28mm
Durée de vie mécanique :: 10 000 000 cycles

Total

3.47 € HT

4.16 € TTC

Créez votre compte PRO et profitez d’avantages exclusifs

Demander un devis pour de plus grandes quantités

La ZB4BA8, pour tout le reste

La tête de bouton poussoir ZB4BA8 de la gamme Schneider Electric Harmony XB4 est un poussoir affleurant Ø22 mm gris à rappel par ressort, non lumineux et sans marquage. Elle prend en charge les fonctions neutres ou auxiliaires.

Applications et usages recommandés

Ses domaines d'emploi sont ceux de toute la série :

Commande de machines-outils et de lignes de production
Pupitres et coffrets de commande industriels
Armoires électriques et tableaux de contrôle
Automatismes, convoyeurs et équipements de process
Commandes auxiliaires et fonctions propres à la machine

Le catalogue la série propose également les versions blanc, noir, vert, rouge, jaune et bleu.

Un composant à compléter pour fonctionner

La ZB4BA8 est une tête seule, à équiper pour devenir un bouton opérationnel : un bloc de contact ZBE101 (1NO, vis-étrier) pour fermer un circuit, un bloc de contact ZBE102 (1NF, vis-étrier) pour l'ouvrir, sur une embase nue ZB4BZ009 ou un corps de bouton ZB4BZ101 (1NO, vis-étrier).

Conception et caractéristiques techniques

Structure et matériaux

Type : tête de bouton poussoir affleurant, à rappel par ressort
Matériau de la collerette : métal chromé (zamak)
Couleur de la capsule : gris
Diamètre de montage : Ø22 mm (découpe standard)
Montage par encliquetage rapide de la tête sur le corps

Performances et étanchéité

Étanchéité : IP66, IP67, IP69 et IP69K en face avant
Résistance aux chocs, poussières, projections d'eau et vibrations
Grande longévité mécanique pour un usage intensif

Produits similaires et compatibles

Pour un bouton déjà assemblé, voir le bouton poussoir complet XB4BA21 (noir, 1NO) ou la tête de bouton poussoir avec capuchon IP69K destinée aux environnements très sévères.

Pourquoi choisir la tête de bouton poussoir ZB4BA8 ?

Garder le gris pour l'auxiliaire, c'est préserver la lisibilité des couleurs qui comptent. Voir nos boutons poussoirs industriels Schneider.
