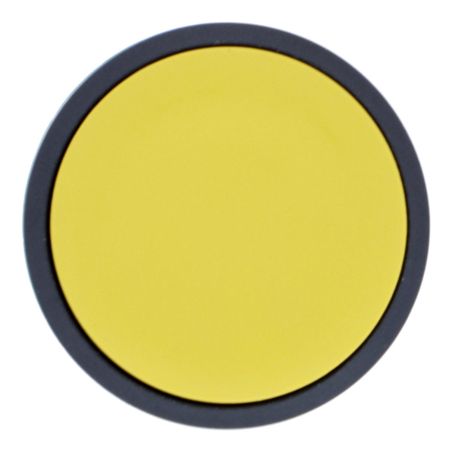

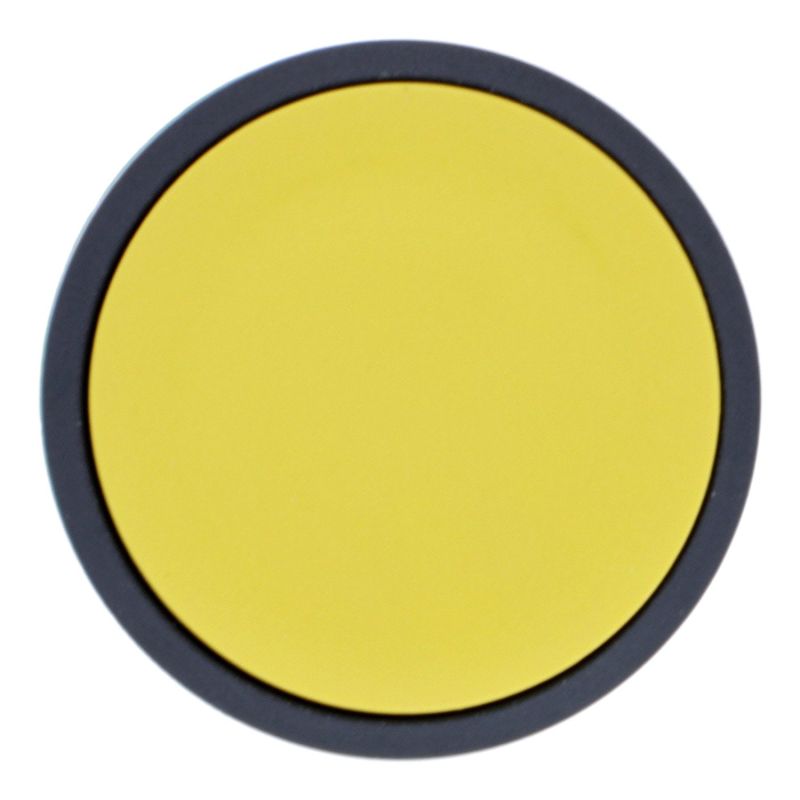

ZB5AA5 Schneider - Harmony XB5 - tête bouton poussoir - Ø22 - affleurant - jaune

* Image(s) non contractuelle(s)

Livraison sous 5 à 10 jours

ZB5AA5 Schneider - Harmony XB5 - tête bouton poussoir - Ø22 - affleurant - jaune

2,91 € HT

Réf. fabricant : ZB5AA5 EAN-13 : 3389110904734 Réf. AE : SCHZB5AA5

Tête jaune ZB5AA5 : réarmer, acquitter, intervenir

Le jaune désigne les gestes qui suivent un incident plutôt que la conduite normale. La ZB5AA5 réserve cette couleur aux fonctions de réarmement et d'intervention, ce qui évite de les confondre avec une mise en marche.

Poussoir affleurant Ø22 mm à rappel par ressort sur collerette plastique, à compléter d'un bloc de contact. Montage par encliquetage sur découpe standard, étanchéité IP66 en face avant.

Les avantages de la tête ZB5AA5

Capsule jaune : réarmement, acquittement ou intervention.
Collerette plastique : légèreté et résistance à l'usage courant.
Rappel automatique : la commande cesse avec l'appui.
Montage Ø22 standard : pose rapide sur pupitres et armoires.
IP66 : protection contre poussière et projections d'eau.
Harmony XB5 : assemblage sur mesure avec la gamme.

Questions et réponses

livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :: Tête de bouton
Type de bouton poussoir :: Affleurant
Gamme :: Harmony
Famille :: ZB5
Composition du mécanisme :: Sous ensemble
Trou de perçage :: 22mm
Indice de protection IP :: IP66
Matière :: Plastique gris foncé
Couleur :: Jaune
Garantie :: 18 mois
Type de commande :: Rappel à ressort
PriceObservatory :: 0
Date disponibilité :: 2026-09-26T00:00+0100
Actif AMA-LER-CDI :: 0
Actif Manomano :: 0
Actif Ebay :: 0
Actif Castorama :: 0
Normes :: CEI 60947-1, CEI 60947-5-1, CEI 60947-5-4, UL 508, CSA C22.2 No 14, JIS C8201-1, JIS C8201-5-1
Dimensions (H x L x P) :: 29 x 29 x 28mm
Durée de vie mécanique :: 10 000 000 cycles

Total

2.91 € HT

3.49 € TTC

Créez votre compte PRO et profitez d’avantages exclusifs

Demander un devis pour de plus grandes quantités

La ZB5AA5 en quelques mots

La tête de bouton poussoir ZB5AA5 de la gamme Schneider Electric Harmony XB5 est un poussoir affleurant Ø22 mm jaune, à rappel par ressort, non lumineux et sans marquage. Elle est destinée aux fonctions de réarmement ou d'intervention.

Contextes d'installation

Machines-outils, convoyeurs et lignes de production
Pupitres et coffrets de commande industriels
Armoires électriques et tableaux de contrôle
Automatismes et équipements de process

Un composant à compléter pour fonctionner

La ZB5AA5 est une tête seule, sans contact électrique. Sans bloc de contact elle ne pilote rien : ajoutez un bloc de contact ZBE101 (1NO, vis-étrier) pour une fonction marche, ou un bloc de contact ZBE102 (1NF, vis-étrier) pour une fonction arrêt, monté(s) sur une embase nue ZB4BZ009 ou un corps de bouton ZB5AZ102 (1NF, vis-étrier).

Conception et caractéristiques techniques

Structure et matériaux

Type : poussoir affleurant à rappel par ressort
Collerette : plastique
Couleur de la capsule : jaune
Diamètre de montage : Ø22 mm (découpe standard)
Montage par encliquetage rapide sur le corps

Performances et étanchéité

Étanchéité : IP66, IP67, IP69 et IP69K en face avant
Résistance aux chocs, poussières, projections d'eau et vibrations
Grande longévité mécanique pour un usage industriel intensif

Références comparables

Pour un bouton déjà assemblé, voir le bouton poussoir complet XB4BA21 (noir, 1NO) ou la tête de bouton poussoir avec capuchon IP69K pour les milieux très sévères.

Pourquoi choisir la tête de bouton poussoir ZB5AA5 ?

Distinguer visuellement le réarmement de la marche évite les redémarrages hâtifs après incident. Découvrez toute la gamme de boutons poussoirs industriels Schneider.
