Vous avez décidé de changer ou d’installer un interrupteur simple chez vous, mais vous ne savez pas vraiment comment vous y prendre ? Pas de panique : que vous soyez bricoleur occasionnel ou simplement curieux d’apprendre, ce guide va vous expliquer clairement le branchement d’un interrupteur simple, avec schéma, étapes et conseils d’expert. Suivez le pas-à-pas et vous verrez qu’avec un peu de méthode, ce n’est pas si compliqué.
Qu’est-ce qu’un interrupteur simple et à quoi sert-il ?
L’interrupteur simple, c’est l’élément de base de toute installation électrique. Il permet d’allumer ou d’éteindre un point lumineux (ampoule, plafonnier, applique, etc.) depuis un seul endroit de la pièce. C’est donc le dispositif le plus courant que l’on retrouve dans toutes les maisons et appartements.
Concrètement, l’interrupteur simple agit comme un petit « pont » que l’on ouvre ou que l’on ferme pour laisser passer ou couper le courant électrique vers votre éclairage. Quand vous appuyez dessus, vous interrompez ou rétablissez la phase du circuit qui alimente la lampe.
Attention à ne pas confondre l’interrupteur simple avec l’interrupteur va-et-vient. Ce dernier permet de commander le même point lumineux depuis deux endroits différents (par exemple, en haut et en bas d’un escalier). Si c’est ce que vous cherchez, nous avons rédigé un guide complet à ce sujet : Comment brancher un interrupteur va-et-vient ?
Découvrir notre gamme d’interrupteurs et prises
Les éléments nécessaires pour le branchement d’un interrupteur simple
Avant de sortir vos outils, il est important de bien préparer votre installation. Un branchement d’interrupteur simple ne demande pas beaucoup de matériel, mais chaque élément a son importance pour garantir un montage sûr et durable.
Les fils électriques indispensables
Dans un circuit d’éclairage classique, on retrouve :
- Le fil de phase (souvent rouge ou marron) : c’est lui qui amène le courant électrique vers l’interrupteur.
- Le retour lampe (généralement orange ou violet) : il repart de l’interrupteur pour alimenter l’ampoule.
- Le fil neutre (bleu) : il va directement à la lampe, sans passer par l’interrupteur.
- Le fil de terre (vert/jaune) : obligatoire pour la sécurité, il protège contre les risques d’électrocution.
Les bornes de l’interrupteur
Sur l’arrière de votre interrupteur, vous trouverez des bornes de connexion. En général :
- La borne marquée L reçoit le fil de phase.
- La borne marquée 1 reçoit le retour lampe.
Selon les modèles et marques (Legrand, Schneider, Hager, etc.), la numérotation peut varier, mais le principe reste toujours le même.
La boîte d’encastrement ou boîtier en saillie
La boîte d’encastrement est un élément essentiel : elle accueille le mécanisme de l’interrupteur à l’intérieur du mur et assure sa fixation. Elle permet également de protéger les fils électriques et d’éviter qu’ils ne soient en contact direct avec les matériaux du mur. Dans les installations où l’on ne peut pas encastrer (garage, atelier, murs en béton), on utilise alors un boîtier en saillie fixé en surface.
Le matériel à prévoir
Pour réaliser le branchement, prévoyez :
- Un tournevis isolé adapté à vos vis de bornes ;
- Une pince coupante/dénudante pour préparer vos fils ;
- Un testeur de tension (indispensable pour travailler en sécurité) ;
- Des dominos ou bornes rapides type Wago pour les raccordements ;
- Une boîte d’encastrement ou un boîtier en saillie selon votre installation ;
- Et bien sûr, l’interrupteur simple que vous allez installer.
Une fois tout ce matériel à portée de main, vous êtes prêt à passer à la pratique. Mais avant, voyons ensemble le schéma de branchement d’un interrupteur simple, pour bien comprendre qui se connecte où.
Besoin d’aide avant de vous lancer ? Notre équipe est là pour vous accompagner étape par étape.
Schéma de branchement interrupteur simple
Un schéma vaut parfois mieux qu’un long discours ! Voici le principe du câblage d’un interrupteur simple :
Sur ce schéma, on distingue clairement :
- Le fil de terre (vert/jaune) : il assure la protection de l’installation et de l’utilisateur.
- Le fil de phase (rouge) : il apporte le courant depuis le tableau électrique jusqu’à l’interrupteur.
- Le retour lampe : il repart de l’interrupteur vers la lampe, pour alimenter l’ampoule lorsque vous appuyez sur l’interrupteur.
- Le fil neutre (bleu) : il va directement au luminaire et complète le circuit.
En résumé : l’interrupteur agit uniquement sur la phase. Quand vous l’actionnez, vous coupez ou rétablissez le courant qui alimente la lampe. Le neutre, lui, n’est jamais interrompu par l’interrupteur.
Comment brancher un interrupteur simple ?
Maintenant que vous avez compris le rôle des différents fils et que vous avez sous les yeux le schéma de câblage, passons à la pratique. Voici les étapes à suivre pour réaliser le branchement de votre interrupteur simple en toute sécurité :

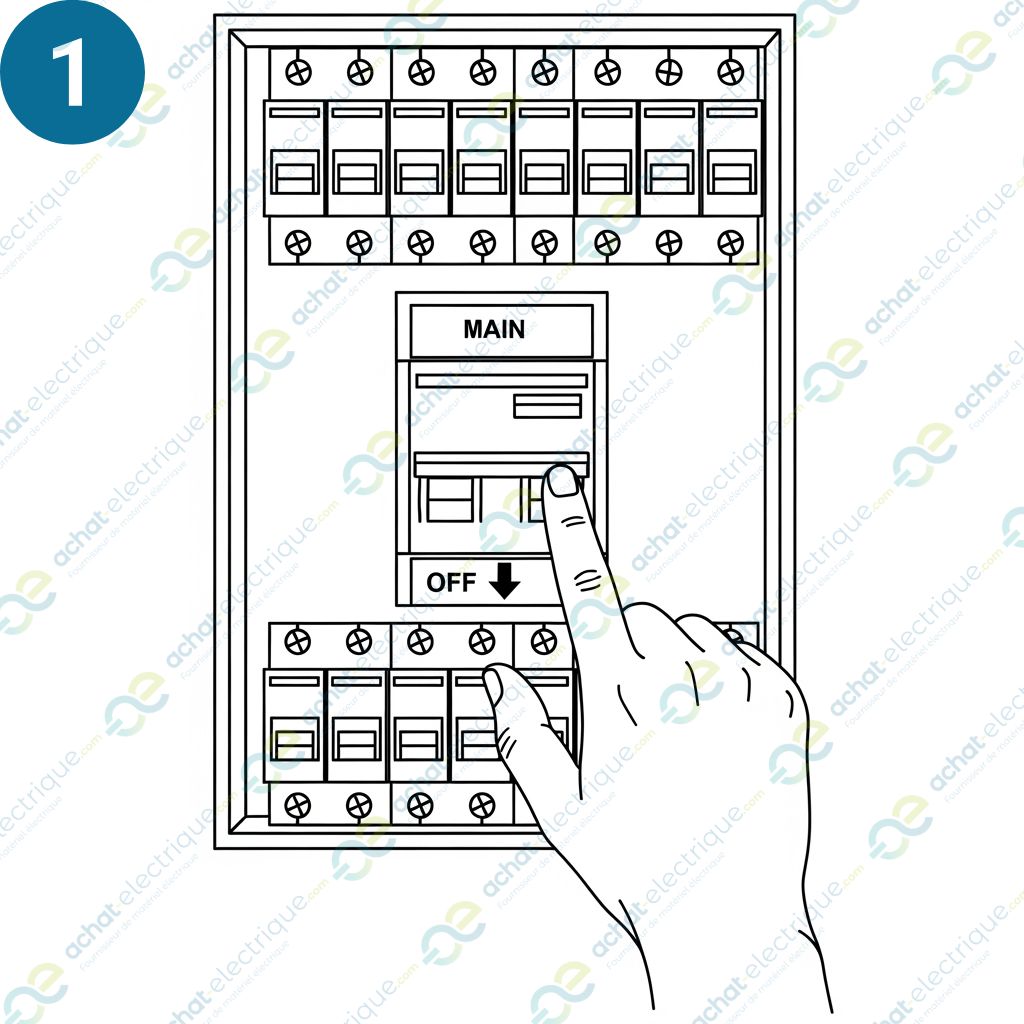

Étape 1 : Couper le courant
C’est la règle numéro 1 : avant toute intervention sur votre installation électrique, coupez le disjoncteur général au tableau. Vérifiez ensuite avec un testeur de tension qu’aucun courant ne circule dans les fils que vous allez manipuler.

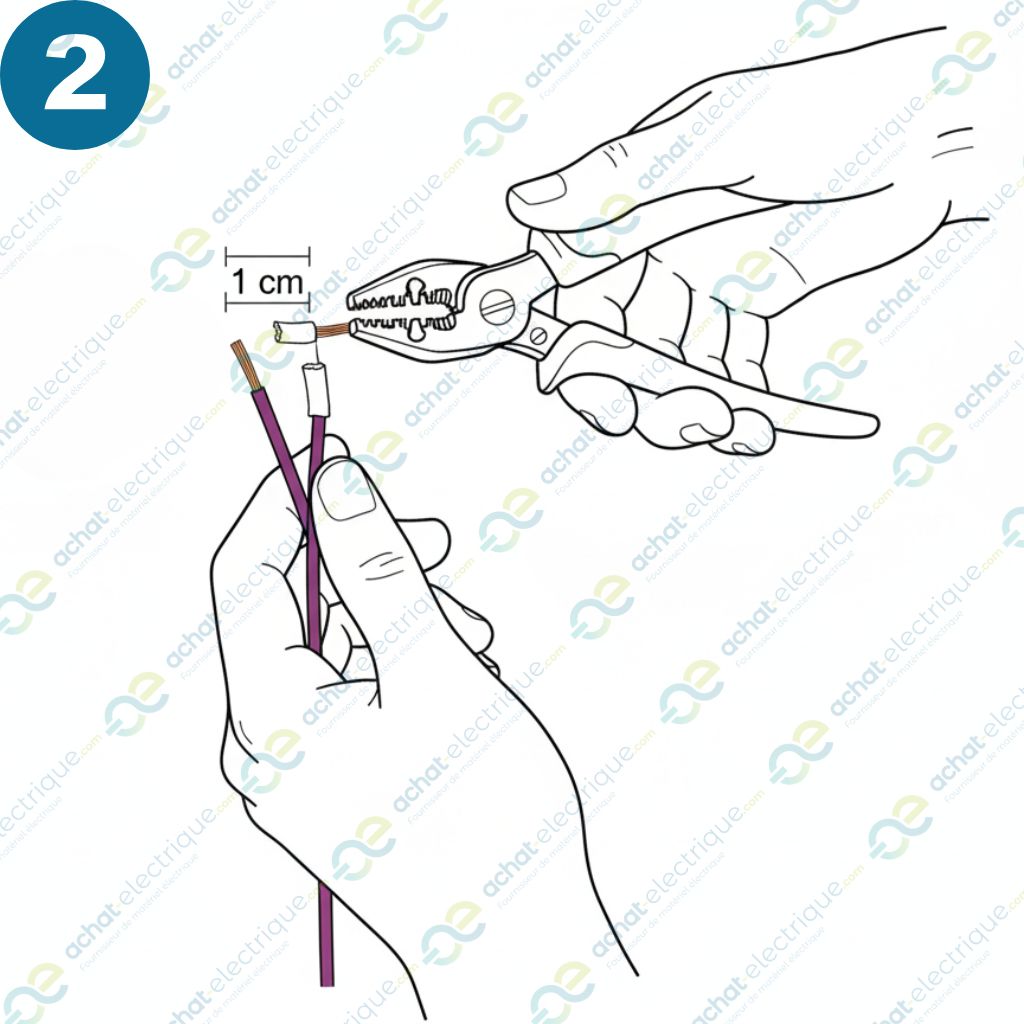

Étape 2 : Préparer les fils électriques
À l’aide d’une pince à dénuder, retirez environ 1 cm d’isolant sur chaque fil que vous allez raccorder (phase et retour lampe). Veillez à ne pas endommager le cuivre.

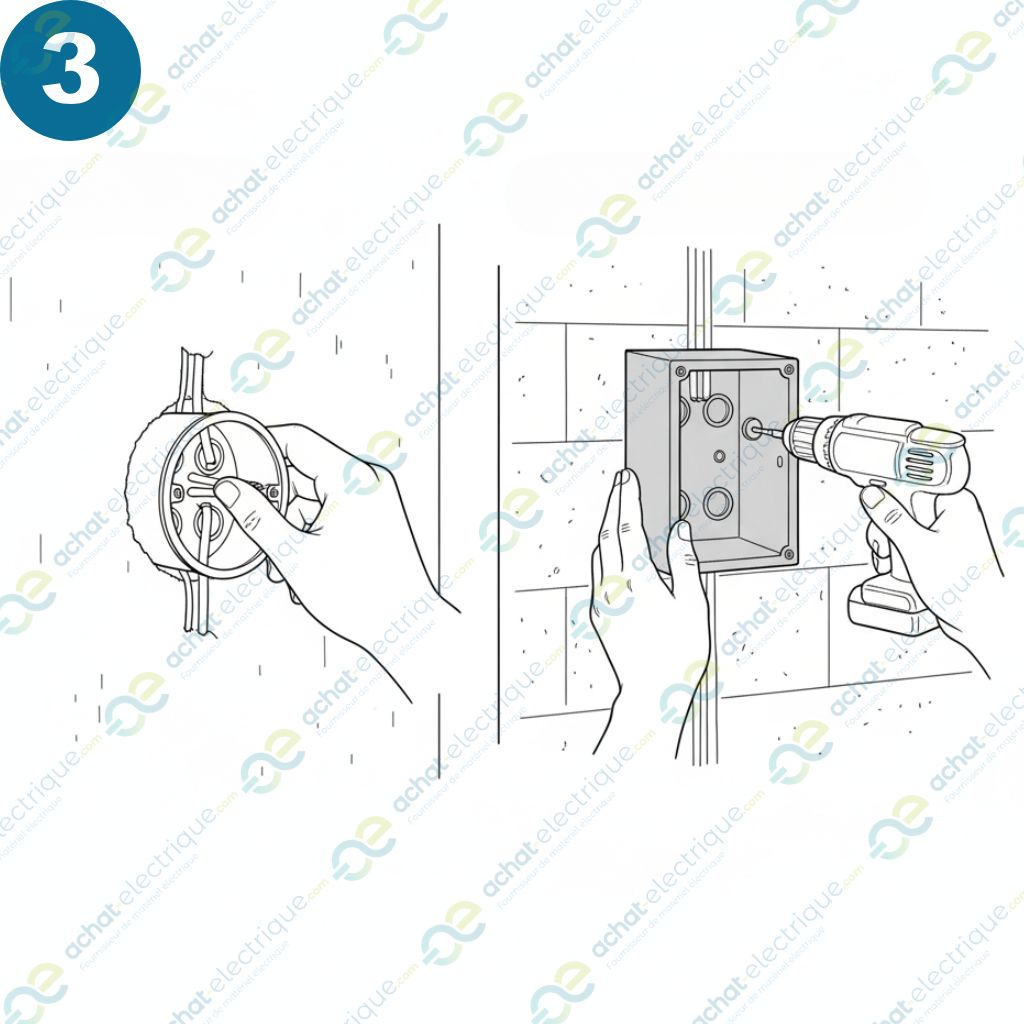

Étape 3 : Installer la boîte d’encastrement ou le boîtier en saillie
Si vous êtes en rénovation ou en construction, placez l’interrupteur dans une boîte d’encastrement prévue dans le mur. Elle servira à accueillir le mécanisme et à protéger les fils. Dans un garage, une cave ou un atelier, utilisez plutôt un boîtier en saillie, fixé directement en surface du mur.

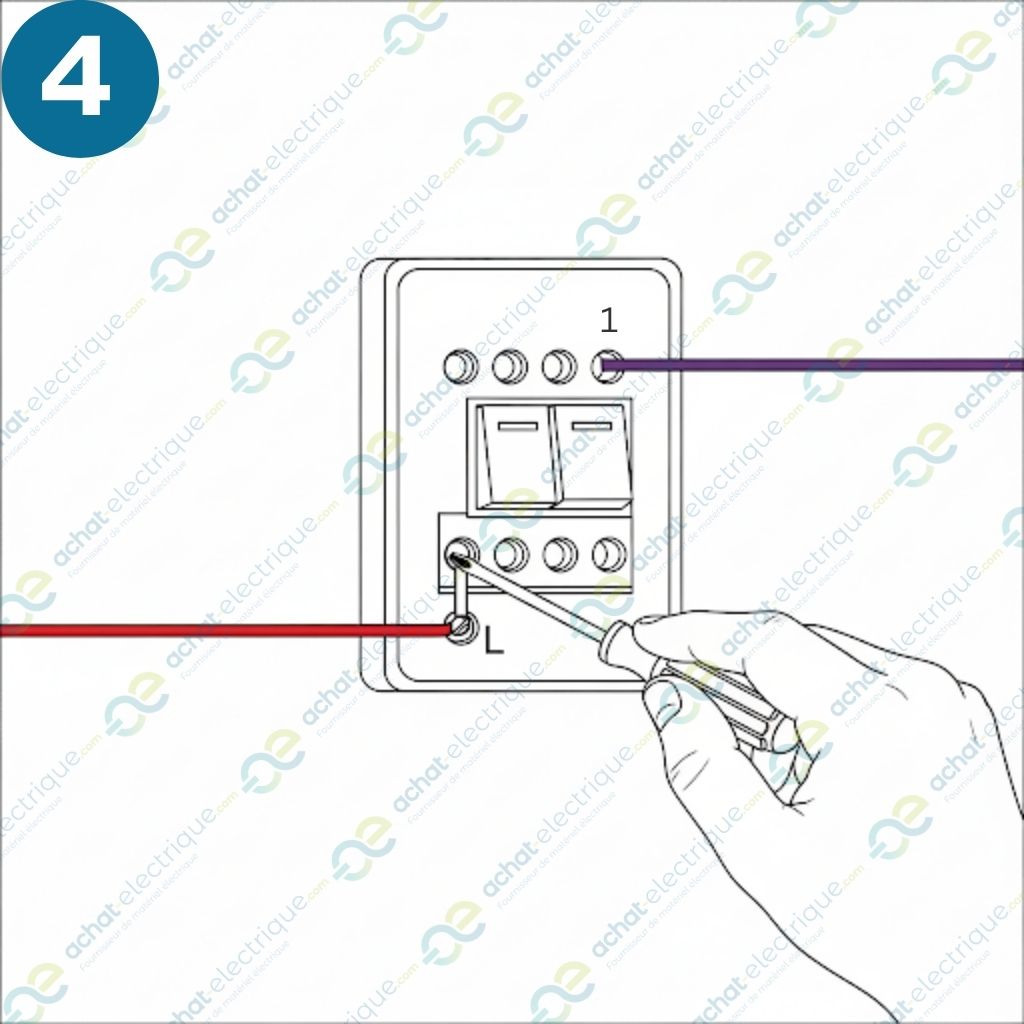

Étape 4 : Raccorder la phase et le retour lampe sur les bornes
Branchez le fil de phase (rouge ou marron) sur la borne marquée L de l’interrupteur. Connectez ensuite le retour lampe (violet ou orange) sur la borne marquée 1. Serrez bien les vis pour éviter tout faux contact.
Étape 5 : Vérifier le branchement et fixer l’interrupteur
Avant de refermer le mécanisme dans la boîte d’encastrement (ou le boîtier en saillie), assurez-vous que les fils sont bien fixés et qu’aucun cuivre n’est apparent. Placez ensuite l’interrupteur dans son support, serrez les vis et clipsez la plaque de finition.

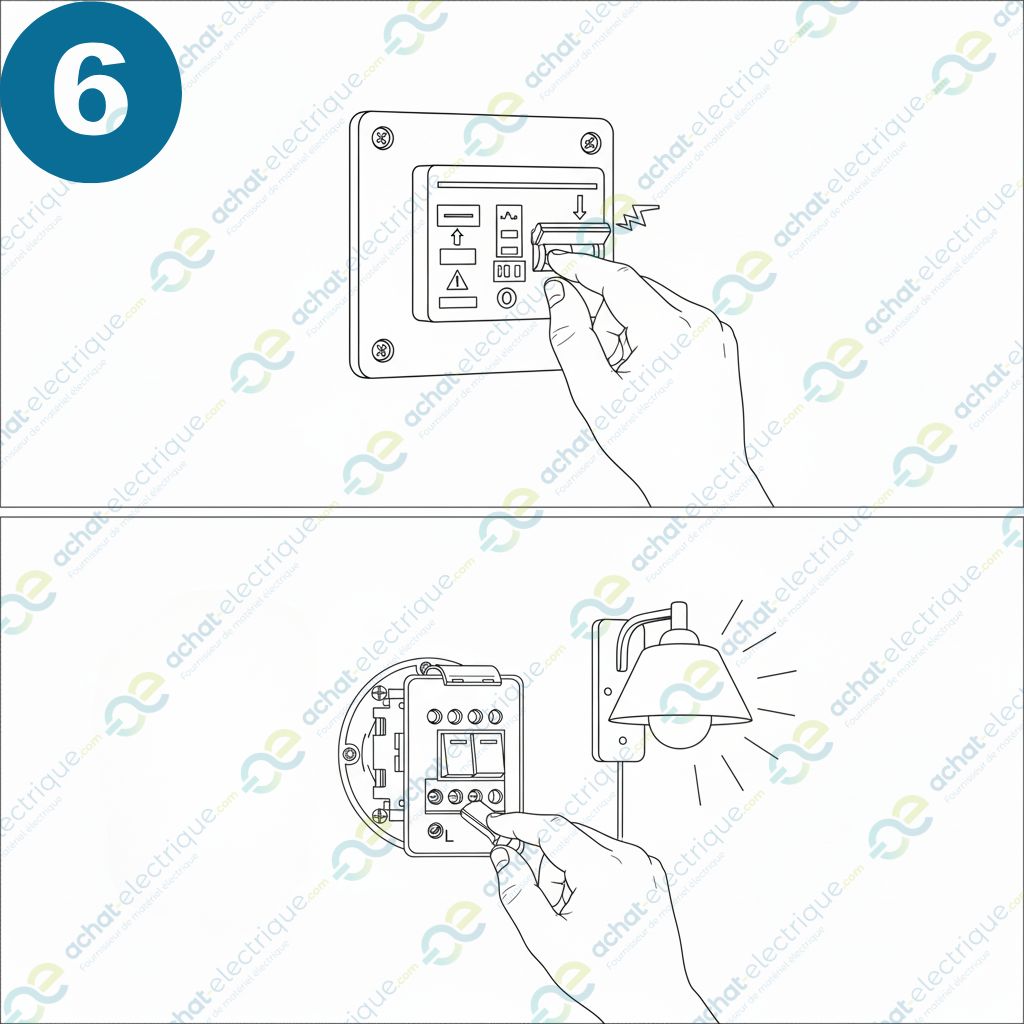

Étape 6 : Remettre le courant et tester l’éclairage
Rétablissez l’alimentation électrique depuis le tableau. Testez votre interrupteur : la lampe doit s’allumer et s’éteindre normalement. Si ce n’est pas le cas, vérifiez vos raccordements à l’aide du schéma.
Le conseil de notre expert : « Prenez toujours le temps de bien positionner votre boîte d’encastrement ou boîtier en saillie avant de faire vos raccordements. Un interrupteur mal fixé peut provoquer des contraintes sur les fils et à terme créer des dysfonctionnements. »
Besoin d’aide avant de vous lancer ? Notre équipe est là pour vous accompagner étape par étape.
Erreurs fréquentes lors du branchement d’un interrupteur simple
Le branchement d’un interrupteur simple n’est pas compliqué en soi, mais certaines erreurs reviennent souvent. Voici les plus courantes, à éviter absolument :
Inverser les fils
L’une des erreurs les plus classiques consiste à brancher le neutre à la place de la phase sur l’interrupteur. Or, l’interrupteur ne doit jamais couper le neutre, mais toujours la phase. Sinon, la lampe sera éteinte mais restera sous tension, ce qui représente un risque électrique.
Ne pas assez serrer les bornes
Un fil mal serré peut provoquer un mauvais contact, générer de la chaleur et, à terme, endommager l’interrupteur ou l’installation. Vérifiez toujours que vos fils tiennent bien en tirant légèrement dessus après serrage.
Oublier la coupure du courant
Cela peut sembler évident, mais certains se lancent tête baissée sans couper le disjoncteur. Résultat : risque de choc électrique immédiat. Toujours couper l’alimentation et tester l’absence de tension avant d’intervenir.
Laisser du cuivre apparent
Un fil trop dénudé, avec du cuivre qui dépasse de la borne, peut entrer en contact avec d’autres fils ou parties métalliques. Cela crée un risque de court-circuit. Dénudez uniquement la longueur nécessaire (environ 1 cm) et rien de plus.
Mal installer la boîte d’encastrement ou le boîtier en saillie
Une boîte d’encastrement trop petite, mal fixée ou mal positionnée peut entraîner des fils écrasés, des contraintes mécaniques sur le mécanisme ou une mauvaise fermeture de la plaque. Prenez le temps de choisir la bonne taille et de bien l’installer avant de raccorder vos fils.
Astuce : si vous n’êtes pas sûr de votre branchement, n’hésitez pas à prendre une photo du câblage avant de démonter l’ancien interrupteur. Cela vous servira de repère au moment du montage.
Conseils d’expert pour réussir votre installation
Un branchement d’interrupteur simple peut sembler basique, mais il doit être réalisé dans le respect des règles de sécurité. Voici quelques recommandations pratiques issues du terrain :
Le conseil de notre expert : « Avant de commencer, assurez-vous toujours que le courant est bien coupé au disjoncteur principal. Utiliser un testeur de tension ne prend que quelques secondes et peut vous éviter un accident grave. »
Respecter la norme NF C 15-100
Cette norme française régit l’ensemble des installations électriques domestiques. Elle fixe notamment :
- La hauteur de pose des interrupteurs (entre 0,90 m et 1,30 m du sol fini) ;
- Leur accessibilité : ils doivent être facilement atteignables à l’entrée de chaque pièce ;
- L’obligation de raccordement à la terre pour garantir la sécurité des usagers.
Bien installer la boîte d’encastrement ou le boîtier en saillie
Le choix et la mise en place de la boîte d’encastrement (ou du boîtier en saillie dans certains cas) sont tout aussi importants que le câblage. Une boîte mal fixée ou trop étroite peut comprimer les fils et créer des contraintes mécaniques sur l’interrupteur. Veillez à :
- Choisir une boîte adaptée à l’épaisseur et au type de mur ;
- Prévoir une profondeur suffisante pour accueillir confortablement les fils ;
- Fixer solidement la boîte avant de raccorder l’interrupteur.
Bien choisir son matériel
Privilégiez toujours des interrupteurs de grandes marques (Legrand, Schneider, Hager, etc.) conformes aux normes NF ou CE. Ils garantissent non seulement la sécurité, mais aussi une meilleure durabilité dans le temps.
Vérifier régulièrement vos installations
Avec le temps, des bornes peuvent se desserrer ou s’oxyder. Si vous constatez des échauffements, des crépitements ou des coupures intermittentes de lumière, il est temps de contrôler vos raccordements.
Pour en savoir plus sur les règles de sécurité électrique, vous pouvez consulter le site officiel : Sécurité des installations électriques.
Expliquez-nous votre projet, nous vous aidons à sélectionner le matériel adapté.
Choisir le bon type d’interrupteur simple
Avant même de passer au branchement de votre interrupteur simple, il est important de choisir le modèle adapté à votre installation et à votre intérieur. On distingue principalement deux grandes familles :
L’interrupteur encastrable
Il est intégré directement dans le mur, grâce à une boîte d’encastrement. C’est la solution la plus esthétique et la plus utilisée dans les logements modernes. Idéal en rénovation ou en construction neuve, il permet une finition discrète.
Découvrez notre gamme complète : Interrupteur et prise encastrable.
L’interrupteur en saillie
Ici, l’interrupteur est fixé directement en surface, sans être intégré dans le mur. C’est la solution parfaite dans les garages, caves, ateliers ou bâtiments anciens où il est difficile de réaliser une saignée dans les murs. Facile à poser, robuste et pratique.
Retrouvez nos modèles : Interrupteur et prise en saillie.
Autres critères de choix
- Le design et la couleur, pour harmoniser avec vos murs et vos appareillages existants ;
- La qualité des matériaux (plastique rigide, plaques de finition interchangeables) ;
- La compatibilité avec vos autres équipements électriques (tableaux, prises, etc.).
Pour découvrir l’ensemble de nos modèles disponibles, consultez la catégorie dédiée : Interrupteur et prise de courant.
FAQ sur le branchement d’un interrupteur simple
Quel fil va sur quelle borne ?
- Sur un interrupteur simple, la phase (rouge ou marron) se connecte sur la borne marquée L. Le retour lampe (souvent orange ou violet) se branche sur la borne marquée 1. Le neutre (bleu) et la terre (vert/jaune) ne passent pas par l’interrupteur, ils vont directement au luminaire.
Peut-on brancher un interrupteur simple avec plusieurs lampes ?
- Oui, il est possible de commander plusieurs points lumineux avec un même interrupteur simple. Il suffit de raccorder tous les fils de retour lampe ensemble sur la borne de sortie de l’interrupteur. Attention cependant à bien respecter les sections de câble et la puissance maximale supportée.
Quelle différence entre fil de phase et retour lampe ?
- La phase amène le courant depuis le tableau électrique jusqu’à l’interrupteur. Le retour lampe, quant à lui, repart de l’interrupteur pour alimenter la lampe lorsque celui-ci est actionné. C’est cette coupure qui permet d’allumer ou d’éteindre l’éclairage.
À quelle hauteur installer un interrupteur simple ?
- Selon la norme NF C 15-100, un interrupteur doit être installé entre 0,90 m et 1,30 m du sol fini. Cette hauteur garantit une utilisation pratique et sécurisée pour tous les occupants de la maison.
Conclusion
Le branchement d’un interrupteur simple est une opération accessible à condition de respecter les étapes clés : couper le courant, préparer correctement les fils, raccorder la phase et le retour lampe sur les bonnes bornes, puis tester votre installation en toute sécurité. Avec un schéma clair, un peu de méthode et les bons outils, même un bricoleur débutant peut réussir cette installation.
N’oubliez jamais que la sécurité est prioritaire : respectez toujours la norme NF C 15-100 et assurez-vous de travailler hors tension. Si vous avez un doute, faites appel à un professionnel qualifié.
Vous souhaitez aller plus loin ? Découvrez également notre article : Comment brancher un interrupteur va-et-vient ? pour apprendre à gérer un point lumineux depuis deux endroits différents.
Besoin de matériel ? Retrouvez toute notre sélection dans la catégorie Interrupteur et prise de courant, avec des modèles encastrables et en saillie adaptés à vos projets.
En suivant ce guide pas à pas, vous avez désormais toutes les clés pour réussir votre branchement d’interrupteur simple. À vos outils !
Prêt à équiper votre installation ? Découvrez notre sélection complète d’interrupteurs et prises, conformes aux normes NF et CE.
Cet article vous a été utile ? N’hésitez pas à laisser un commentaire pour partager votre avis ou votre expérience, nous serons ravis de vous lire !
