Comment connecter l’aluminium et le cuivre ?

Pourquoi connecter l’aluminium et le cuivre ?

Contexte et enjeux : quand faut-il connecter l’aluminium et le cuivre ?

La connexion entre aluminium et cuivre est une opération courante dans le domaine de l’électricité, particulièrement dans deux situations principales :

1. Rénovation d’installations électriques anciennes :
   Les installations plus anciennes, comme celles des années 1960-1970, utilisent souvent des câbles en aluminium. Lors de travaux de modernisation, il devient nécessaire de les connecter à des câbles en cuivre, aujourd’hui largement utilisés pour leurs meilleures performances électriques.

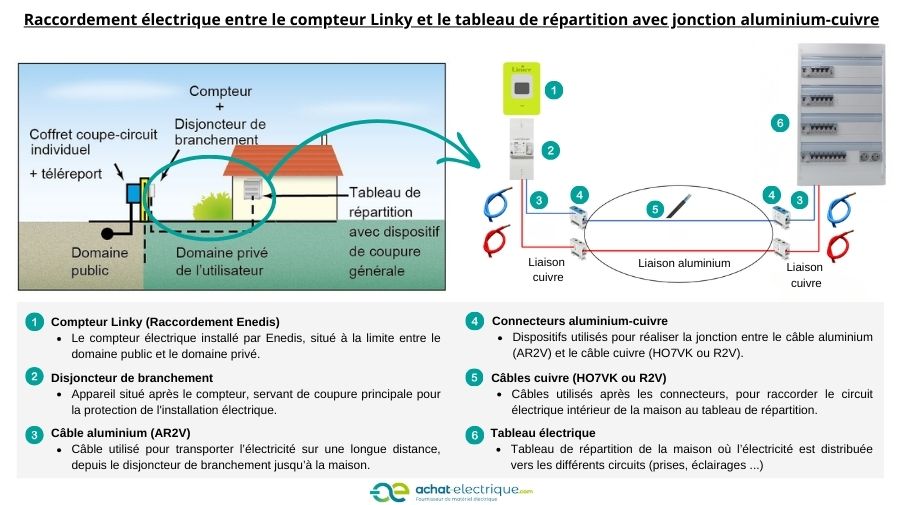

2. Extension de circuits existants :
   Lorsqu’un circuit existant doit être prolongé, il est courant d’utiliser des câbles en aluminium pour leur légèreté et leur coût avantageux sur de longues distances. Cependant, le cuivre reste indispensable pour effectuer le raccordement final au tableau électrique, car il est plus adapté et conforme aux normes actuelles.

Importance de choisir la bonne solution

Une mauvaise connexion entre aluminium et cuivre peut avoir des conséquences graves sur la sécurité et la durabilité des installations électriques. Cela inclut :

• Risque pour la sécurité : les faux contacts causés par l’oxydation ou la déformation thermique peuvent créer des points chauds dangereux.
• Réduction de la longévité : une installation mal réalisée nécessitera des réparations fréquentes, augmentant les coûts à long terme.

C’est pourquoi il est essentiel d’utiliser des solutions adaptées, conçues pour éviter les réactions électrochimiques et garantir une connexion stable. Dans cet article, nous vous présenterons les meilleures méthodes pour réaliser une jonction entre l’aluminium et le cuivre en toute sécurité, ainsi que leurs avantages et inconvénients.

Explorez nos solutions fiables pour réaliser une jonction aluminium et cuivre.

Les défis de la jonction aluminium-cuivre

Différences de propriétés entre l’aluminium et le cuivre

La connexion entre aluminium et cuivre est complexe en raison des différences fondamentales entre ces deux métaux, qui influencent leur comportement lorsqu’ils sont connectés :

Conductivité différente :

• Le cuivre est un excellent conducteur électrique, avec une conductivité environ 1,6 fois supérieure à celle de l’aluminium.
• L’aluminium, bien qu’économique et léger, nécessite des sections de câble plus importantes pour offrir des performances similaires.

Sensibilité à la corrosion :

• Lorsqu’ils sont en contact direct, l’aluminium et le cuivre réagissent chimiquement sous l’effet de l’humidité et de l’oxygène, formant une corrosion galvanique.
• Cette corrosion affaiblit la jonction et augmente la résistance au passage du courant, ce qui peut entraîner des pertes d’énergie et des échauffements.

Déformation thermique :

• L’aluminium a un coefficient de dilatation thermique plus élevé que le cuivre. Cela signifie qu’il se dilate et se contracte davantage sous l’effet des variations de température.
• Cette différence peut créer des faux contacts au fil du temps, augmentant les risques d’échauffement et de défaillance.

Les conséquences d’une mauvaise jonction connexion alu-cuivre

Lorsque les différences entre aluminium et cuivre ne sont pas correctement prises en compte, les conséquences peuvent être graves pour l’installation électrique et la sécurité des utilisateurs :

Corrosion :

• La corrosion galvanique dégrade la connexion entre les câbles, augmentant leur résistance et diminuant leur efficacité.
• À terme, cette corrosion peut rendre l’installation inutilisable et nécessiter des réparations coûteuses.

Surchauffe :

• Une mauvaise jonction génère des points de résistance qui provoquent une augmentation de la température.
• Cette surchauffe peut non seulement endommager les câbles, mais aussi affecter les appareils connectés.

Risque d’incendie :

• En cas de surchauffe extrême, les isolants des câbles peuvent fondre, entraînant un court-circuit ou même un incendie.
• Ce risque est particulièrement élevé dans des environnements où les circuits électriques sont soumis à de fortes charges ou à des conditions climatiques défavorables.

Pour éviter ces problèmes, il est indispensable d’utiliser des solutions spécifiques conçues pour connecter l’aluminium et le cuivre de manière sûre et durable. Dans les sections suivantes, nous vous présenterons les meilleures options disponibles pour garantir une connexion fiable et conforme aux normes.

Les solutions pour connecter l’aluminium et le cuivre

Solution 1 : les connecteurs aluminium-cuivre

Les connecteurs aluminium cuivre sont l’une des solutions les plus fiables pour relier ces deux métaux de manière sécurisée. Conçus spécialement pour résoudre les problèmes liés aux différences de propriétés entre l’aluminium et le cuivre, ces connecteurs agissent comme une interface neutre.

Ils fonctionnent en empêchant tout contact direct entre les deux métaux, ce qui limite les risques de corrosion galvanique. Grâce à leur revêtement et à leur conception spécifique, ils assurent une connexion électrique stable et durable, même dans des environnements soumis à des variations de température ou à l’humidité.

Découvrez notre sélection de connecteurs alu-cuivre pour des raccordements sûrs et durables.

Les avantages d’une connexion aluminium-cuivre

Les connecteurs aluminium-cuivre se distinguent par leur conception intuitive, qui les rend simples à utiliser, même pour les non-professionnels. Grâce à leur adaptabilité, ils peuvent s’ajuster à une large gamme de diamètres de câbles, qu’ils soient en aluminium ou en cuivre. De plus, leur installation ne nécessite pas d’outils sophistiqués, ce qui en fait une solution rapide et accessible pour de nombreux types de raccordements.

Découvrez ci-dessous comment installer un bloc de connecteurs aluminium-cuivre.

Pour faciliter vos travaux, nous proposons une gamme complète de connecteurs aluminium-cuivre adaptés à vos besoins :

Retrouvez ces produits directement sur notre site dans la catégorie Connecteur cuivre alu, accompagnés de leurs fiches techniques et conseils d’utilisation.

Besoin d’aide ? Contactez notre équipe pour des conseils personnalisés.

Solution 2 : les cosses

Les cosses sont utilisées pour connecter un câble à un dispositif comme un bornier ou une vis de fixation. Elles permettent de réaliser une connexion stable et durable en assurant un contact mécanique et électrique optimal.

Le fonctionnement est simple :

• Une extrémité dénudée du câble (en aluminium ou en cuivre) est insérée dans la cosse.
• La cosse est ensuite sertie pour maintenir solidement le câble.
• L’autre extrémité de la cosse est fixée à un appareil ou à un tableau électrique à l’aide d’une vis, ce qui garantit une installation sûre et résistante aux contraintes mécaniques.

Les cosses sont particulièrement adaptées dans les environnements où les connexions doivent résister aux vibrations, aux manipulations fréquentes, ou lorsqu’il est nécessaire de fixer solidement le câble sur un équipement électrique.

Les avantages des cosses

• Résistance mécanique élevée : une fois sertie, la cosse offre une fixation robuste, capable de résister aux tensions mécaniques et aux vibrations sans compromettre la connexion électrique. Cela en fait une solution fiable pour les câbles en aluminium ou en cuivre.
• Facilité d’entretien : les cosses sont simples à remplacer en cas de besoin. Elles facilitent également les interventions techniques, car elles permettent de déconnecter et de reconnecter un câble sans l’endommager, à condition qu’il s’agisse du même matériau.
• Polyvalence : les cosses sont disponibles dans une large gamme de sections, ce qui les rend adaptées à différents diamètres de câbles et à divers types d’installations, qu’il s’agisse de circuits résidentiels ou industriels.

Pour garantir des connexions fiables, nous proposons une sélection de cosses de qualité sur notre site :

Découvrez notre catalogue complet dans notre catégorie Connecteur alu cuivre et choisissez la solution adaptée à vos besoins.

Besoin de cosses ? Parcourez notre gamme complète pour des connexions électriques robustes.

Solution 3 : les fouets

Les fouets sont une solution alternative pour connecter l’aluminium et le cuivre, utilisée principalement dans des contextes spécifiques. Un fouet est un câble intermédiaire doté de deux extrémités adaptées à chaque métal :

• Une extrémité conçue pour se connecter au câble en aluminium.
• Une autre extrémité compatible avec le câble en cuivre.

Ces câbles intermédiaires servent de pont neutre entre les deux métaux, empêchant tout contact direct et réduisant ainsi les risques de corrosion galvanique.

Bien qu’ils offrent une excellente protection contre les problèmes liés à la corrosion et à l’oxydation, les fouets sont généralement considérés comme une solution secondaire. Ils sont moins pratiques et économiques que les connecteurs ou les cosses, mais peuvent être indispensables dans certains cas exigeants (ex. : haute tension ou environnements industriels).

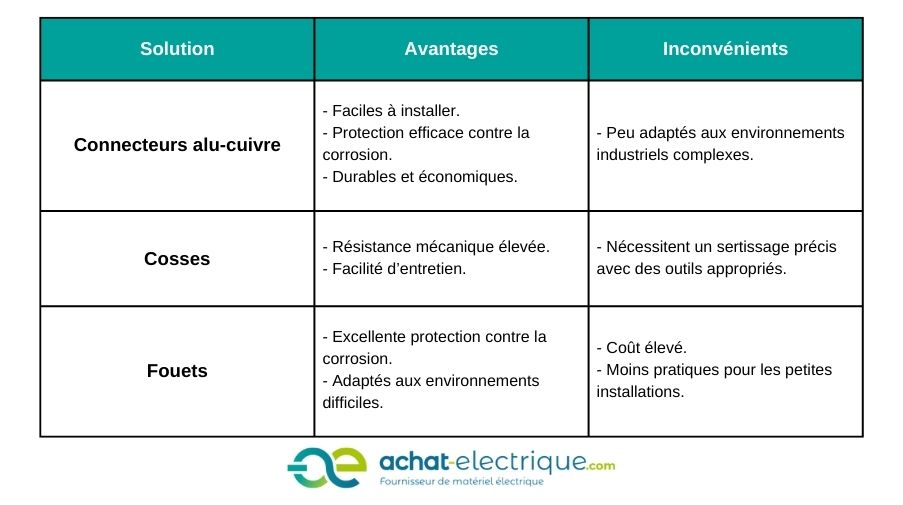

Comparaison des solutions

Pour aller plus loin : les câbles électriques

Pour réussir vos connexions entre aluminium et cuivre, il est également essentiel de bien choisir les câbles adaptés à votre installation. Chaque type de câble a ses spécificités et répond à des besoins différents, que ce soit en termes de résistance, d’usage ou de normes électriques.

Découvrez notre guide complet sur les différents types de câbles électriques, où nous vous expliquons comment bien choisir vos matériaux en fonction de vos projets :

Besoin d’aide ou de conseils ?

Vous avez des questions sur les solutions présentées ou sur le choix des produits ? Notre équipe est à votre disposition pour vous accompagner. N’hésitez pas à nous contacter via :

• Notre service client : pour des conseils personnalisés sur vos projets.
• Notre blog : partagez vos retours ou posez vos questions dans la section des commentaires.

Avec notre expertise et nos produits, vous avez tout ce qu’il faut pour réaliser des connexions sûres et durables. Nous sommes là pour vous aider !

Vous avez des questions ? Contactez notre service client pour un accompagnement personnalisé.
