Comment installer et brancher un télérupteur Legrand, Hager ou Schneider ? (Guide complet)

Qu’est-ce qu’un télérupteur et à quoi sert-il ?

Le télérupteur est un dispositif électrique permettant de commander un circuit d’éclairage depuis plusieurs points de commande (boutons poussoirs), sans avoir recours à des va-et-vient classiques. Il est très utilisé dans les installations résidentielles comme professionnelles pour son efficacité, sa simplicité et le confort qu’il procure.

Un télérupteur fonctionne comme un interrupteur automatique à impulsion : il alimente ou coupe un circuit lorsqu’il reçoit un signal électrique via un bouton poussoir. Contrairement à un interrupteur mécanique, il ne reste pas dans une position fixe (ouvert ou fermé), mais bascule à chaque impulsion reçue. Il permet donc de contrôler un éclairage depuis plusieurs endroits tout en simplifiant le câblage.

Différence entre télérupteur et interrupteur traditionnel

L’interrupteur traditionnel fonctionne avec une seule commande qui ouvre ou ferme le circuit. Cela signifie que pour contrôler une lampe depuis deux ou trois endroits, il faut installer des va-et-vient ou des permutateurs, ce qui complique rapidement le câblage.

Le télérupteur, lui, permet de centraliser la commande : plusieurs boutons poussoirs envoient un signal à un seul et même appareil (le télérupteur), qui se charge de l’activation/désactivation du circuit. Cela réduit les longueurs de câble, le nombre de fils à tirer, et facilite les modifications ou extensions du système.

Les cas d’usage typiques

L’installation d’un télérupteur est particulièrement indiquée dans des lieux où plusieurs points de commande sont nécessaires :

• Escaliers (étage et rez-de-chaussée)

• Couloirs longs ou en L

• Garages, sous-sols, greniers

• Grandes pièces avec plusieurs accès (salon, salle de réunion)

• Locaux professionnels (bureaux, halls d’entrée)

Par exemple, dans une cage d’escalier, il est bien plus pratique de pouvoir allumer la lumière en bas et l’éteindre en haut grâce à des boutons poussoirs reliés à un télérupteur.

Les marques phares : Legrand, Hager, Schneider

Sur le marché, plusieurs marques proposent des télérupteurs fiables et performants, notamment :

• Legrand: le choix de référence pour les installations domestiques. Le télérupteur Legrand est reconnu pour sa robustesse, sa facilité d’installation et sa compatibilité avec les tableaux électriques courants. Il existe en version silencieuse ou électromécanique.

• Hager: une marque orientée vers l’innovation et les performances électriques haut de gamme. Le télérupteur Hager est apprécié des professionnels pour sa précision et sa durabilité.

• Schneider Electric: acteur mondial de l’équipement électrique, Schneider propose des télérupteurs compacts, efficaces et conçus pour répondre aux exigences des bâtiments tertiaires comme résidentiels.

Ces trois marques garantissent des produits conformes à la norme NF C 15-100, assurant ainsi sécurité et fiabilité.

Voir tous nos télérupteurs Legrand, Hager et Schneider

Fonctionnement d’un télérupteur : principe et types

Avant de procéder au branchement d’un télérupteur Legrand, Hager ou Schneider, il est essentiel de comprendre comment cet appareil fonctionne et quels sont les différents types disponibles. Cela permet de choisir le modèle le plus adapté à votre installation et d’éviter toute erreur de câblage.

Le principe de fonctionnement : impulsion, relais, mémoire

Le fonctionnement d’un télérupteur repose sur un système de relais électromécanique ou électronique. Lorsqu’on appuie sur un bouton poussoir, une impulsion électrique est envoyée au télérupteur. Celui-ci bascule alors son état : s’il était ouvert (lumière éteinte), il se ferme (lumière allumée), et inversement.

Ce principe permet d’allumer ou d’éteindre une lampe depuis n’importe quel bouton poussoir relié au circuit. Le télérupteur conserve sa position (ouvert ou fermé) jusqu’à ce qu’une nouvelle impulsion modifie son état — on parle ici de mémoire d’état.

Ce système est particulièrement pratique et fiable, notamment dans des environnements où plusieurs points de commande sont nécessaires.

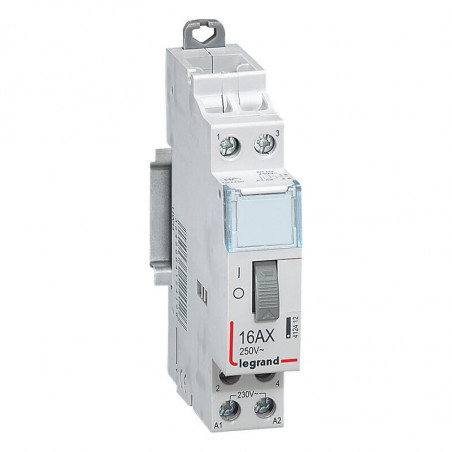

Télérupteur unipolaire vs bipolaire

Il existe deux grandes familles de télérupteurs selon le type de coupure qu’ils réalisent :

• Télérupteur unipolaire: il ne coupe qu’un seul fil, généralement la phase. Il est suffisant dans la plupart des installations domestiques. C’est le modèle le plus courant, par exemple pour le télérupteur Legrand 412400.

• Télérupteur bipolaire: il coupe à la fois la phase et le neutre. Ce type est recommandé dans certaines installations spécifiques, notamment les installations humides (salles de bains, extérieurs) ou lorsque la norme exige une coupure complète. Il offre un niveau de sécurité supérieur.

Le choix dépend donc de la configuration électrique et des normes en vigueur. Il est important de consulter la norme NF C 15-100 ou de faire appel à un professionnel en cas de doute.

Télérupteur silencieux vs électromécanique

Autre distinction importante : le mode de fonctionnement interne du télérupteur. Deux grandes technologies coexistent :

• Télérupteur électromécanique: c’est la version traditionnelle, reconnaissable à son "clic" sonore lorsqu’il change d’état. Robuste et économique, il convient parfaitement aux installations où le bruit n’est pas un problème (garage, local technique, cave...).

• Télérupteur silencieux (ou électronique): beaucoup plus discret, il ne produit aucun bruit lorsqu’il commute. Idéal pour les chambres, séjours ou tout lieu sensible au bruit. Certains modèles Legrand ou Hager sont spécialement conçus pour être ultra-silencieux, tout en maintenant une grande longévité.

Le conseil de notre expert: Dans une chambre ou un couloir près d’une pièce de vie, privilégiez toujours un télérupteur silencieux. Cela améliore le confort au quotidien, surtout si l’éclairage est utilisé la nuit.

Branchement d’un télérupteur Legrand : les étapes pas à pas

Installer un télérupteur Legrand dans une installation électrique peut sembler complexe au premier abord, mais avec une bonne méthode et le bon matériel, c’est une opération à la portée des bricoleurs avertis comme des professionnels. Voici un guide détaillé, étape par étape, pour un branchement sécurisé et conforme aux normes.

Le matériel nécessaire

Avant de commencer, assurez-vous d’avoir sous la main :

• Un télérupteur (unipolaire ou bipolaire selon votre besoin)

• Un disjoncteur modulaire de protection (10A ou 16A selon le circuit)

• Des fils électriques 1,5 mm² (rouge, bleu, noir ou orange selon les usages)

• Un tableau électrique avec rail DIN

• Des boutons poussoirs (1 à plusieurs selon les points de commande)

• Un tournevis isolé, une pince à dénuder, un testeur de tension

Sécurité avant tout: avant toute intervention, coupez l’alimentation électrique générale au tableau. Vérifiez l’absence de tension avec un testeur. Respectez la norme NF C 15-100, qui régit toutes les installations électriques en France.

Étapes de branchement pas à pas
