Comment installer et câbler un contacteur heure creuse ?

Contacteur heure creuse : fonctionnement, économies et installation

Le contacteur jour/nuit, également appelé contacteur heure creuse, est un dispositif essentiel pour automatiser la mise en marche de certains appareils électriques au moment où l’électricité est la moins chère. Son rôle principal est de piloter l’alimentation d’un appareil, le plus souvent un chauffe-eau, en fonction des plages horaires définies par votre contrat d’électricité (heures pleines / heures creuses).

Installer un contacteur jour/nuit permet ainsi de réaliser des économies d’énergie significatives, tout en prolongeant la durée de vie des équipements grâce à une utilisation optimisée. En programmant le fonctionnement d’un ballon d’eau chaude pendant les heures creuses, on évite de consommer de l’énergie aux heures de pointe, où le tarif est plus élevé. Cette solution simple, fiable et peu coûteuse s’intègre facilement dans un tableau électrique.

Qu’est-ce qu’un contacteur jour/nuit (heures creuses) ?

Comment fonctionne un contacteur heure creuse ?

Un contacteur jour/nuit, aussi appelé contacteur heure creuse, est un appareil électromécanique qui permet de mettre en marche automatiquement un circuit électrique, généralement un ballon d’eau chaude, pendant une plage horaire déterminée. Il agit comme un interrupteur commandé à distance, qui se ferme (active le circuit) ou s’ouvre (interrompt le circuit) en fonction d’un signal reçu.

Ce signal provient de votre fournisseur d’électricité, comme EDF, et correspond à l’activation des heures creuses. Ces plages horaires, souvent situées la nuit ou en dehors des heures de pointe, bénéficient d’un tarif réduit. L’impulsion est transmise via un fil pilote connecté au tableau électrique, permettant au contacteur de s’activer uniquement pendant ces heures-là.

En pratique, lorsque le réseau bascule en tarif heure creuse, un signal d’impulsion est envoyé par le compteur (Linky ou autre), ce qui alimente le circuit de commande du contacteur (bornes A1 et A2). Celui-ci ferme alors le circuit de puissance (bornes 1-2 ou 3-4), déclenchant ainsi le fonctionnement de l’appareil raccordé, comme un chauffe-eau électrique. Lorsque la période d’heure creuse se termine, le contacteur s’ouvre à nouveau et coupe automatiquement l’alimentation de l’appareil.

Les différents types de contacteurs

Il existe plusieurs types de contacteurs jour/nuit, chacun offrant un niveau de contrôle différent sur le fonctionnement de l’appareil raccordé. Le choix dépend de vos besoins en termes de simplicité, d’automatisation et de flexibilité.

• Contacteur automatique : il fonctionne uniquement en réponse au signal envoyé par le fournisseur d’électricité. Il active le circuit pendant les heures creuses, et le désactive automatiquement en dehors de ces périodes. C’est le mode le plus courant pour optimiser sa consommation.
• Contacteur manuel : dans ce cas, l’utilisateur contrôle l’alimentation de l’appareil en actionnant un levier ou un bouton. Ce type de contacteur n’utilise pas le signal d’impulsion d’EDF et fonctionne en dehors du système heures pleines / heures creuses.

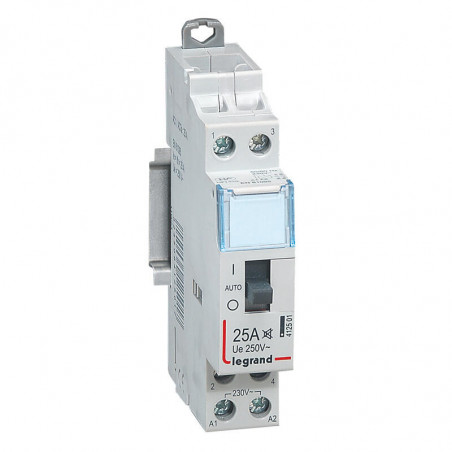

• Contacteur Auto/O/Manuel (ou Auto/0/1) : c’est le modèle le plus polyvalent. Il propose trois positions :
  • Auto : l’appareil est alimenté uniquement pendant les heures creuses, en réponse au signal du compteur.
  • 0 (Arrêt) : l’alimentation est coupée quel que soit le signal.
  • 1 (Marche forcée) : l’appareil est alimenté en continu, même en dehors des heures creuses. Cela peut être utile ponctuellement, en cas de besoin urgent d’eau chaude par exemple.

La plupart des contacteurs disponibles aujourd’hui sont de type Auto/O/Manuel. Ce modèle s’intègre facilement dans un tableau électrique standard, sur rail DIN, et permet une installation simple et sécurisée pour piloter un ballon d’eau chaude en heures creuses.

Besoin d’un contacteur jour/nuit fiable et conforme aux normes ? Découvrez notre sélection de modèles professionnels ici

Pourquoi installer un contacteur heure creuse ?

Avantages pour un ballon d’eau chaude

L’installation d’un contacteur jour/nuit est particulièrement recommandée pour les logements équipés d’un chauffe-eau électrique. En effet, ce type d’appareil représente une part importante de la consommation énergétique d’un foyer. Grâce au contacteur, il est possible de piloter automatiquement son fonctionnement pendant les heures où le tarif de l’électricité est le plus bas.

En utilisant le courant uniquement pendant les heures creuses, vous réduisez le coût de production d’eau chaude sans altérer votre confort. Cela peut représenter jusqu’à 30 % d’économies sur la consommation de votre chauffe-eau, soit une économie de plusieurs dizaines d’euros par an selon la taille du foyer.

Autre bénéfice important : une meilleure répartition de la consommation électrique. Plutôt que de solliciter votre installation en journée, aux moments où d’autres appareils fonctionnent déjà (lave-linge, four, etc.), le ballon chauffe la nuit, ce qui évite les pics de consommation. Cela contribue à la durée de vie de vos équipements électriques et à la stabilité globale de votre installation domestique.

Quand est-ce nécessaire ?

L’installation d’un contacteur heure creuse n’est pertinente que dans certaines configurations, en particulier lorsque vous avez souscrit à un abonnement électrique avec option "heures pleines / heures creuses". Cette option, proposée par la plupart des fournisseurs d’électricité comme EDF, permet de bénéficier d’un tarif réduit pendant des plages horaires spécifiques, généralement la nuit ou tôt le matin.

Si votre contrat prévoit ces horaires différenciés, alors il est intéressant d’exploiter cette tarification avantageuse pour alimenter les appareils à forte consommation d’énergie. C’est ici que le contacteur entre en jeu : il automatise le fonctionnement de ces équipements aux bons moments, sans intervention manuelle.

Le cas le plus fréquent est bien sûr le ballon d’eau chaude électrique, qui consomme beaucoup d’énergie pour chauffer l’eau. Mais d’autres équipements peuvent également en bénéficier, comme certains radiateurs à accumulation, systèmes de chauffage électrique ou encore des batteries domestiques rechargeables. Si vous disposez de l’un de ces dispositifs, ou si vous souhaitez simplement optimiser votre consommation, installer un contacteur jour/nuit devient une solution logique et rentable.

Découvrez notre sélection complète de contacteurs jour/nuit adaptés à tous les tableaux électriques.

Le matériel nécessaire pour brancher un contacteur jour/nuit

Liste du matériel à prévoir

Avant de commencer l’installation de votre contacteur jour/nuit, assurez-vous de disposer de tout le matériel nécessaire. Une installation électrique réussie repose sur une préparation rigoureuse et des composants de qualité. Voici la liste complète des éléments indispensables :

• Contacteur jour/nuit : de préférence un modèle fiable et conforme aux normes, comme le Hager ETC225, adapté au montage sur rail DIN dans un tableau électrique.
• Disjoncteurs divisionnaires :
  • Un disjoncteur 2A pour protéger le circuit de commande (impulsion EDF).
  • Un disjoncteur 20A (ou adapté à la puissance de l’appareil) pour le circuit de puissance alimentant le ballon d’eau chaude.
• Peigne électrique : pour connecter proprement les modules entre eux dans le tableau.
• Fils souples ou rigides : avec sections adaptées (1,5 mm² pour commande, 2,5 mm² pour puissance), de préférence gainés et repérés par couleur (rouge pour la phase, bleu pour le neutre).
• Dominos ou wagos : pour assurer des connexions sécurisées si nécessaire.
• Tournevis d’électricien : idéalement isolés, adaptés aux vis de bornier.
• Gaine ICTA : pour protéger les fils dans les cloisons ou passages muraux.
• Étiquettes de repérage ou gaines thermorétractables : pour bien identifier les fils de phase, neutre et retour EDF, et éviter toute erreur de branchement.

Une fois tous ces éléments réunis, vous pouvez passer à la phase de branchement du contacteur jour/nuit, que nous vous présentons étape par étape dans la suite de cet article.

Besoin d’un conseil professionnel avant d’installer votre contacteur ? Écrivez-nous.

Schéma de branchement du contacteur jour/nuit : étapes détaillées

Installation d’un contacteur heure creuse : raccordement compteur Linky et ballon d’eau chaude

Ce schéma a été conçu par Edouard, notre expert technique, pour vous aider à visualiser clairement le branchement d’un contacteur jour/nuit dans un tableau électrique.

Voici les étapes à suivre pour câbler correctement votre contacteur heure creuse dans un tableau électrique. Respectez bien les sections des fils et les codes couleur standards (bleu pour le neutre, rouge pour la phase).

1. Relier le neutre du disjoncteur 20A à l’entrée du contacteur
   Utilisez un fil bleu en 2,5 mm² pour connecter la borne neutre du disjoncteur 20A à la borne 1 du contacteur.
2. Connecter le neutre du disjoncteur 2A à la commande du contacteur
   À l’aide d’un fil bleu en 1,5 mm², reliez la sortie neutre du disjoncteur 2A à la borne A1 du contacteur (circuit de commande).
3. Alimenter la borne 3 du contacteur avec la phase du disjoncteur 20A
   Raccordez la phase issue du disjoncteur 20A à la borne 3 du contacteur via un fil rouge en 2,5 mm².
4. Branchement de la borne C1 du compteur Linky
   Raccordez la sortie C1 du compteur au départ phase du disjoncteur 2A. Ce fil pilote permet de déclencher le contacteur pendant les heures creuses.
5. Branchement de la borne C2 du compteur au contacteur
   Reliez la borne C2 du compteur à la borne A2 du contacteur. Cette liaison complète le circuit de commande.
6. Connexion du neutre du chauffe-eau au contacteur
   Le fil bleu en 2,5 mm² du ballon d’eau chaude doit être relié à la borne 2 du contacteur.
7. Connexion de la phase du chauffe-eau au contacteur
   Enfin, branchez la phase du chauffe-eau (fil rouge 2,5 mm²) sur la borne 4 du contacteur. L’appareil sera ainsi alimenté uniquement pendant les heures creuses.

Pensez à vérifier toutes les connexions avant remise sous tension, et assurez-vous que les disjoncteurs sont bien adaptés au calibre du matériel utilisé.

Une question sur le branchement ou le choix de votre matériel ? Contactez notre équipe, nous sommes là pour vous aider.

Le conseil de notre expert

Veillez toujours à bien repérer vos fils (phase, neutre, commande) et à sécuriser votre installation en utilisant du matériel conforme aux normes NF. Un mauvais câblage peut entraîner des déclenchements intempestifs, voire des risques d’échauffement.

– L’équipe achat-electrique.com

Erreurs fréquentes à éviter

Ne pas respecter le calibre des disjoncteurs

L’un des pièges les plus fréquents lors de l’installation d’un contacteur jour/nuit est de choisir des disjoncteurs inadaptés. Un disjoncteur surdimensionné ne protégera pas efficacement votre installation en cas de surtension ou de court-circuit, tandis qu’un disjoncteur sous-dimensionné risque de disjoncter inutilement. Pour rappel :

• 2A pour le circuit de commande (signal heures creuses).
• 16A à 20A pour le circuit de puissance, en fonction de la puissance du ballon d’eau chaude.

Respecter les calibres permet de garantir la sécurité de votre installation et d’éviter toute dégradation du matériel.

Inverser phase et neutre sur le circuit de commande

Le branchement des bornes A1 et A2 du contacteur doit respecter le sens de circulation du courant. En général, on place :

• A1 : la phase provenant du disjoncteur 2A.
• A2 : le neutre.

Une inversion entre la phase et le neutre peut entraîner un dysfonctionnement du contacteur, voire l’empêcher de commuter correctement. Cela peut également provoquer une mise sous tension inattendue, source de danger pour les personnes et les appareils.

Oublier le pont entre la phase alimentation et commande

Ce pont, souvent réalisé avec un fil rouge, permet d’alimenter à la fois le circuit de puissance et le circuit de commande à partir de la même phase. Si vous ne réalisez pas ce raccordement entre la borne d’entrée de la phase (généralement sur le disjoncteur 20A) et la borne A1 du contacteur, le contacteur ne recevra pas le courant nécessaire pour fonctionner, même si le signal heures creuses est bien transmis. C’est une erreur fréquente mais facile à éviter avec un schéma clair et un repérage rigoureux.

FAQ : Questions fréquentes sur le branchement d’un contacteur jour/nuit

Est-ce que je peux brancher un contacteur sans heures creuses ?

Oui, il est possible de brancher un contacteur jour/nuit même sans bénéficier d’un abonnement "heures creuses". Dans ce cas, vous n’utilisez pas le signal d’impulsion envoyé par le compteur. Le contacteur peut alors être utilisé en mode manuel (marche forcée ou arrêt complet), ou être activé via une horloge programmable externe. Cependant, sans tarif différencié, l’intérêt économique est limité.

Où se branche le fil pilote d’EDF ?

Le fil pilote (ou fil de commande) transmis par EDF doit être raccordé au disjoncteur 2A dédié au circuit de commande du contacteur. Ce disjoncteur protège les bornes A1 et A2 du contacteur :

• A1 reçoit la phase issue du disjoncteur 2A (via le fil pilote).
• A2 est raccordée au neutre.

Ce branchement permet au contacteur de commuter automatiquement lorsque l’impulsion heure creuse est envoyée par le compteur électrique.

Quel disjoncteur pour protéger le contacteur ?

Deux disjoncteurs sont nécessaires :

• Un disjoncteur 2A pour protéger le circuit de commande (liaison avec le signal heures creuses).
• Un disjoncteur 20A (ou adapté à la puissance de votre chauffe-eau) pour protéger le circuit de puissance qui alimente directement l’appareil.

Il est important de respecter ces valeurs pour garantir la protection des équipements et éviter tout déclenchement intempestif ou échauffement anormal.

Besoin d’un contacteur fiable et conforme aux normes ? Parcourez notre gamme en ligne.

Un petit équipement pour de grandes économies

Installer et câbler un contacteur jour/nuit est une opération accessible à tout électricien averti ou bricoleur soigneux, à condition de respecter scrupuleusement le schéma de branchement et les règles de sécurité. Grâce à ce dispositif, vous automatisez le fonctionnement de votre chauffe-eau ou tout autre appareil énergivore, en le faisant fonctionner uniquement pendant les heures creuses.

Ce type d’installation permet non seulement de réduire significativement votre facture d’électricité, mais aussi de soulager votre installation électrique en répartissant mieux les consommations dans le temps. C’est un geste à la fois économique et durable, qui améliore l’efficacité énergétique de votre logement.
